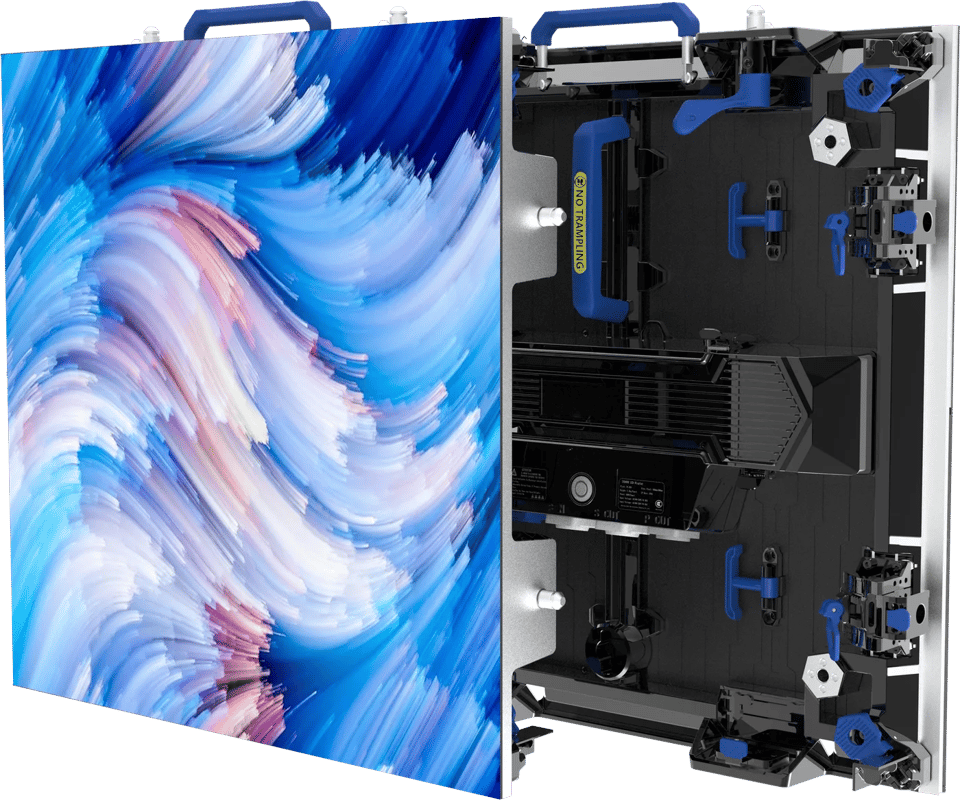

Écran LED de location R1
R1 est un système d’écran LED modulaire conçu pour les grands événements en intérieur comme en extérieur : concerts, festivals de musique, lancements commerciaux et célébrations publiques. Sa mise en place rapide, sa grande flexibilité d’adaptation et son fonctionnement stable sont ses principaux atouts. Il est doté d’un boîtier de commande indépendant à fixation rapide et permet des assemblages en courbe ou à angle droit.
- Installation facile
- Compatible avec l’assemblage à angle droit et en arc
- Conception fine et légère
- Boîtier de commande indépendant à fixation rapide
- Versions pour intérieur et extérieur
Caractéristiques

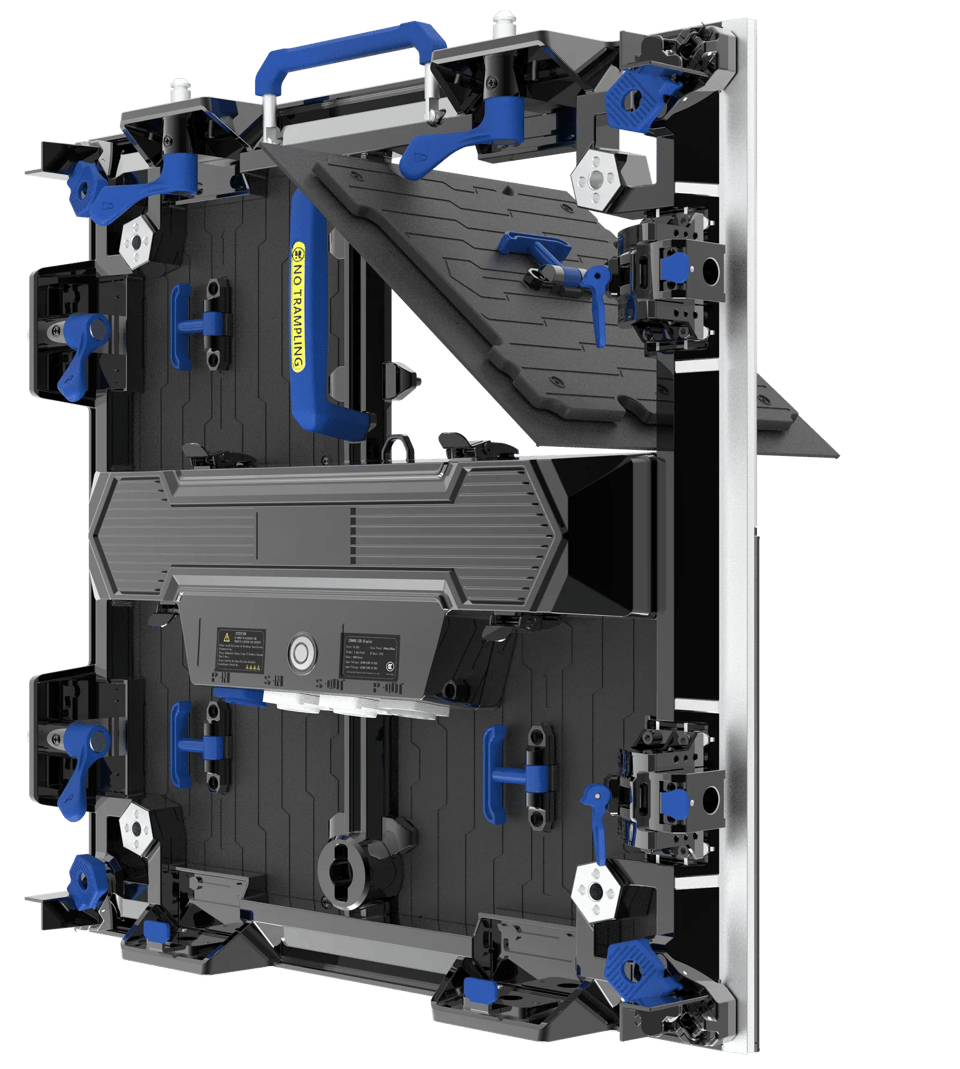

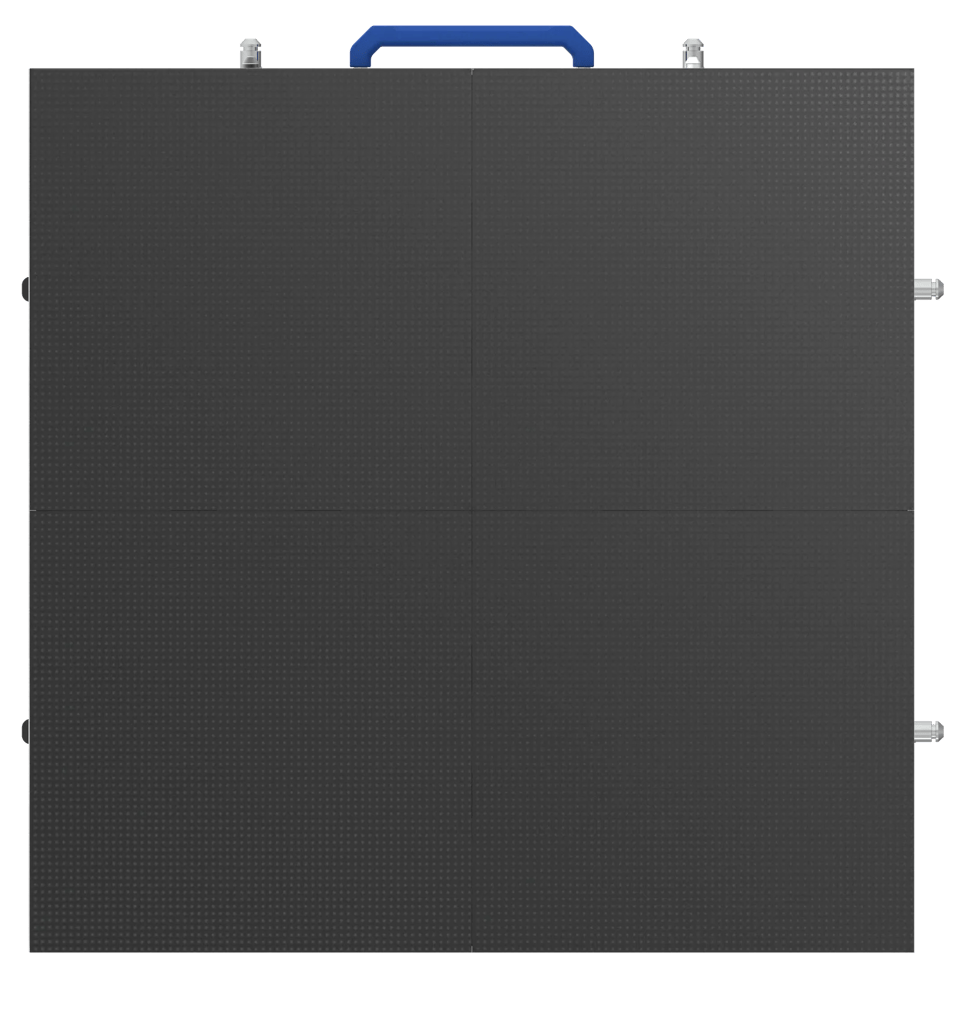

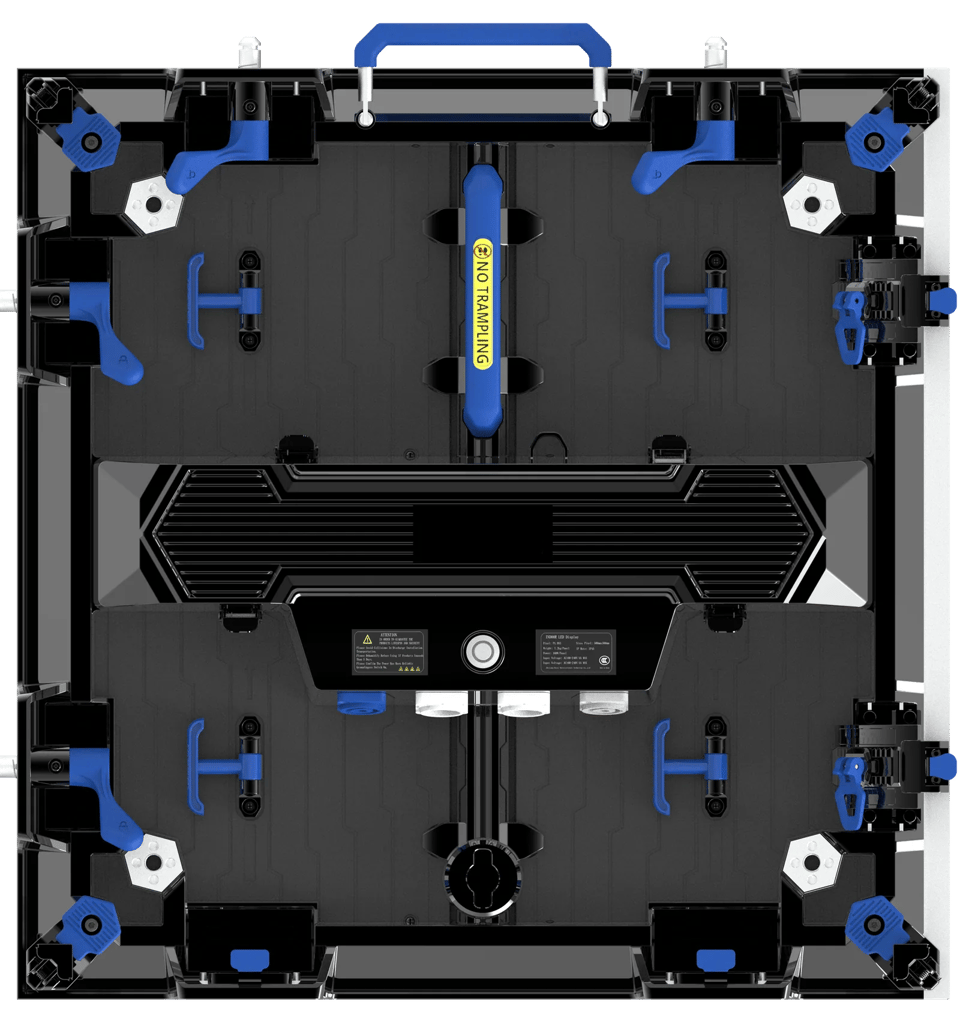

Structure du caisson

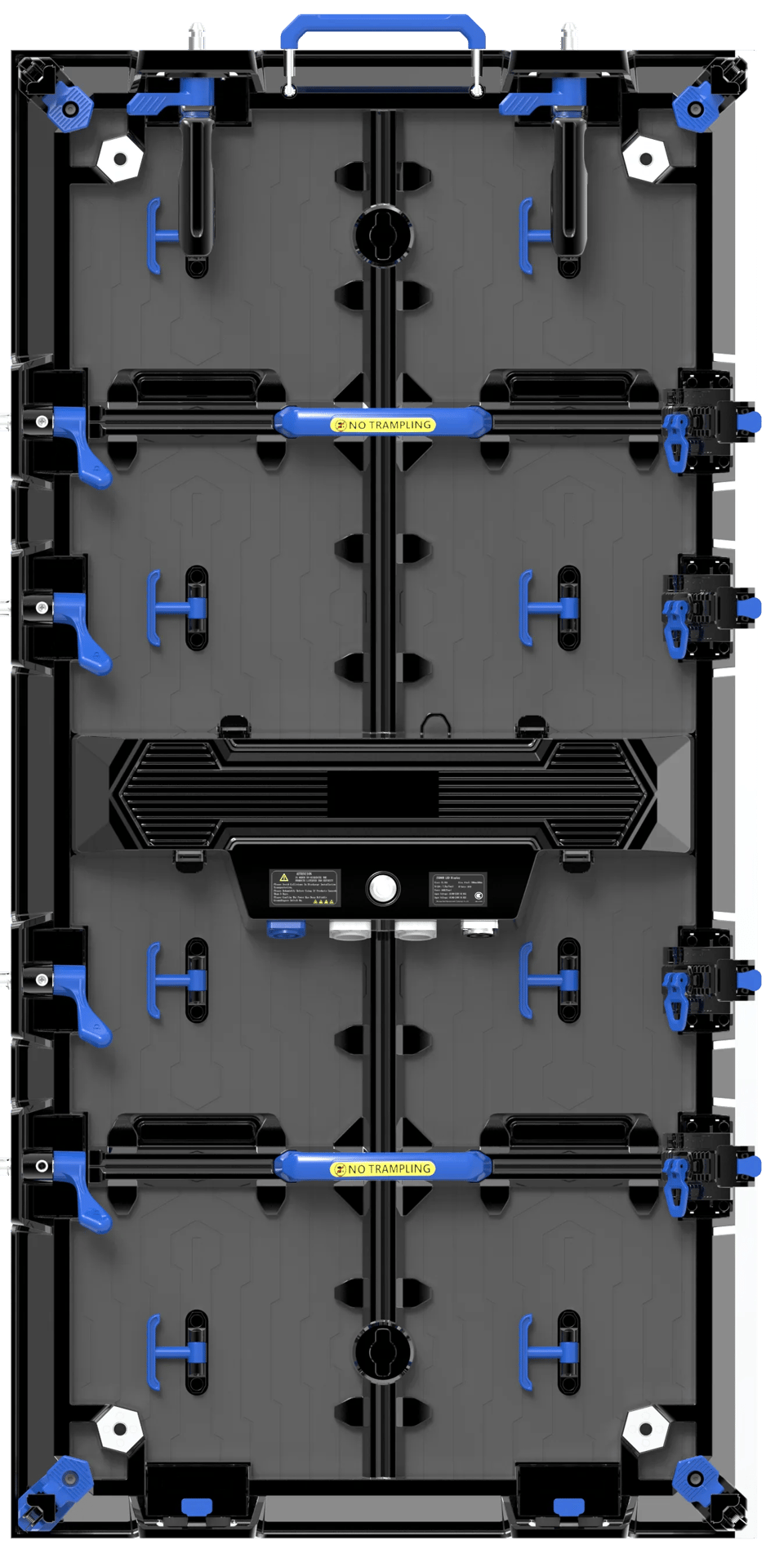

Deux formats de caisson : 500 × 500 mm (8 kg) et 500 × 1 000 mm (13 kg).
- Poignées : supérieure, centrale et sur les modules.
- Verrous : verrou de suspension supérieur, verrou de positionnement rapide, verrou d’angle et loquet inférieur.
- Sécurité : protections d’angle, crochet pour câble de sécurité et panneau de sécurité.
- Raccordements : connecteurs aéronautiques, bouton de test et étiquette d’identification du produit.
- Trous de fixation pour l’assemblage de formes irrégulières et trous de raccordement pour le cadre d’empilage.
Détails du caisson
Verrou radial (±10°)
Cinq repères d’arc permettent différentes configurations incurvées.
Verrouillage rapide
Verrouillage d’un simple geste, sans outil.
Protection d’angle anticollision
Se déploie d’une simple pression pour protéger les modules des chocs pendant le transport.
Positionnement magnétique puissant (en option)
Rapprochez les caissons : ils s’alignent automatiquement grâce aux aimants.
Assemblage libre pour toutes les configurations
Du plat au tridimensionnel, un seul écran s’adapte à de nombreux agencements créatifs.
- Écrans droits, courbes concaves et convexes, écrans à angle droit et configurations horizontales ou verticales.
- Cubes, formes en S et autres formes irrégulières, avec réglage dynamique des surfaces.
- Les caissons de 500 et de 1 000 s’assemblent entre eux.
- Arcs concaves et convexes, avec des angles d’assemblage de ≤ ±10°.

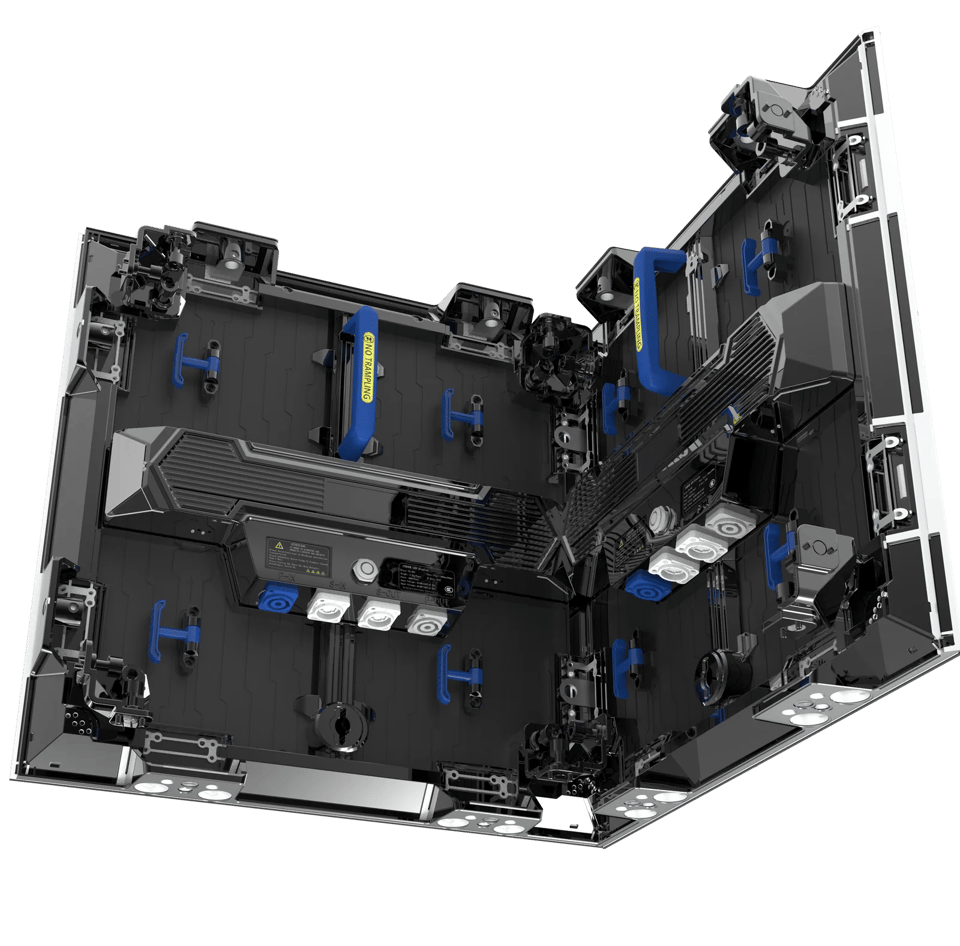

- Assemblage à angle droit de 90°.
- Idéal pour les écrans de scène incurvés, les cubes 3D dans les espaces d’exposition d’entreprise et les murs de diffusion en direct en L lors d’événements sportifs.

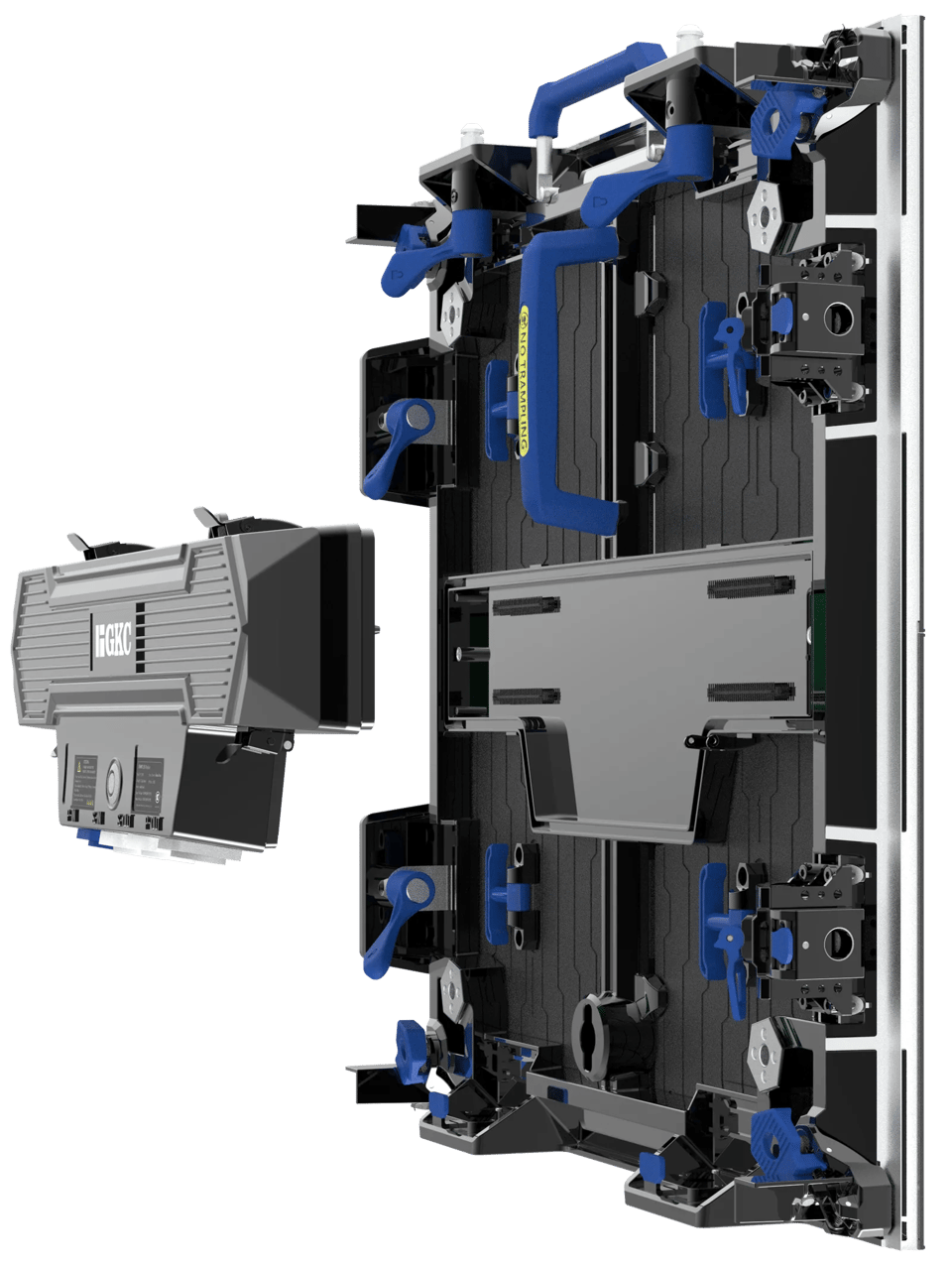

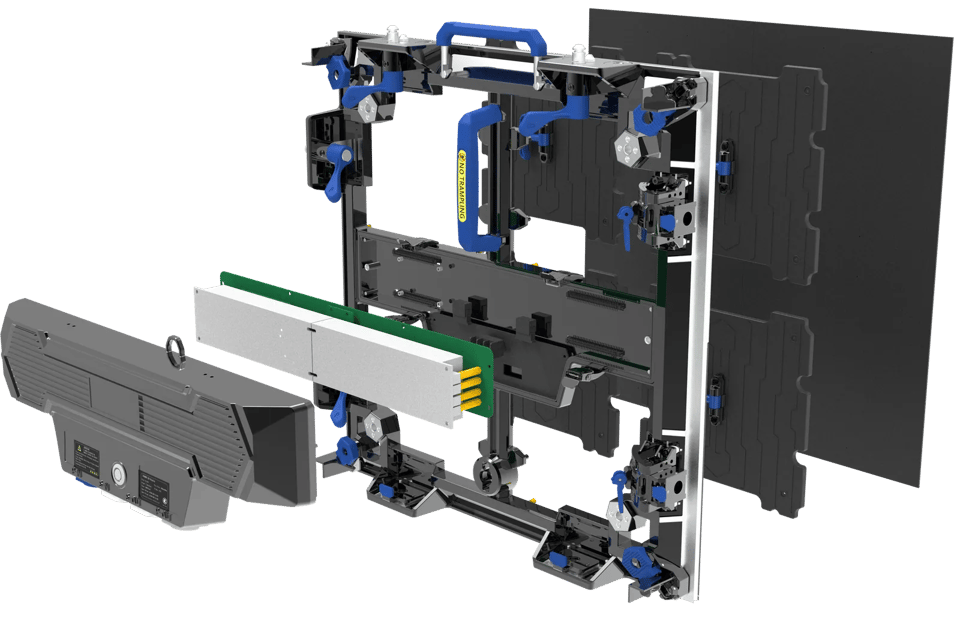

Boîtier de commande indépendant
Facile à entretenir et très fiable.
- Conception séparée : l’alimentation, la carte de réception et la carte mère sont installées séparément dans le boîtier de commande.
- Le câblage est réduit de 50 %, la dissipation thermique est efficace et stable, et le taux de panne diminue considérablement.
- Fixation à clip à démontage rapide : retrait en 3 secondes et remplacement individuel des modules sans outil.
- Efficacité de la maintenance sur site améliorée de 80 %.
- La redondance de l’alimentation et la compatibilité avec les tensions du monde entier garantissent un fonctionnement stable, sans zone morte.
- Large plage d’entrée CA de 90 à 260 V pour une utilisation dans le monde entier et pour éviter les écrans noirs en cours de fonctionnement.

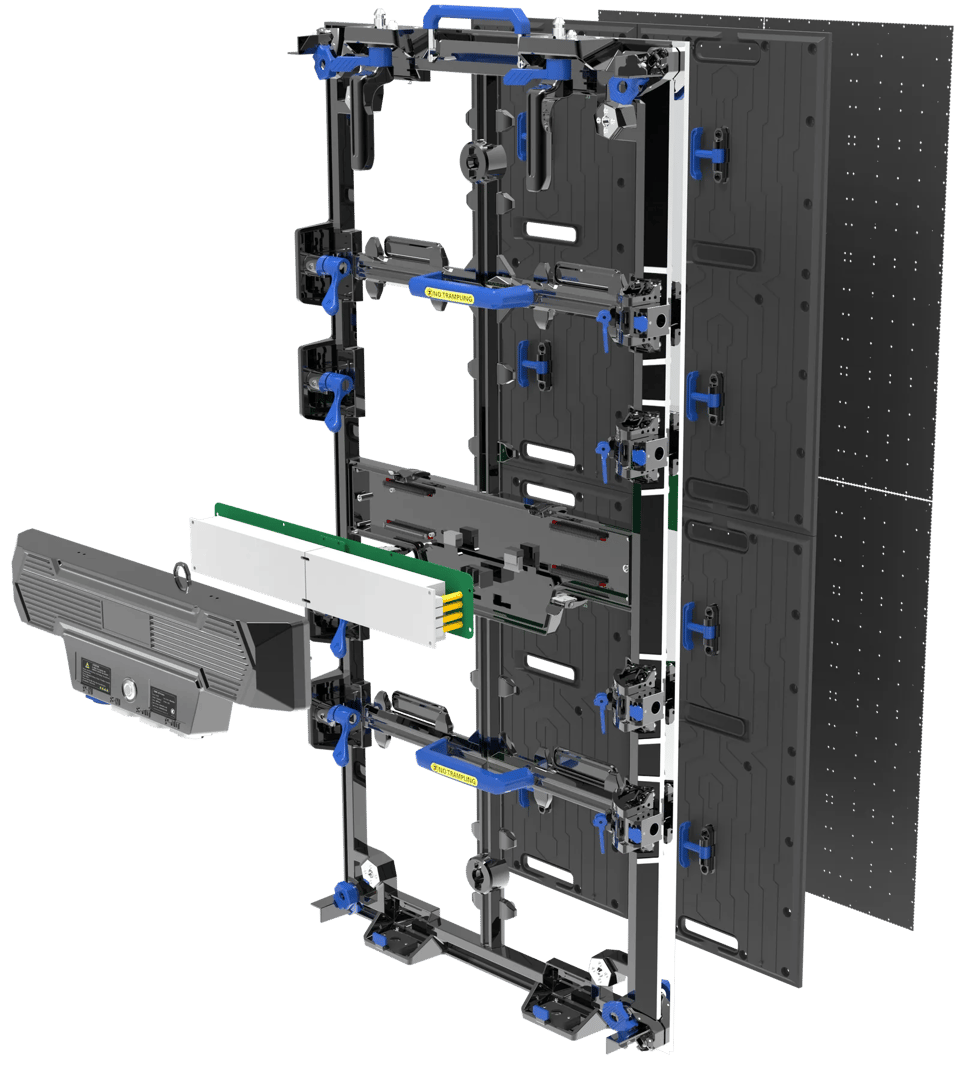

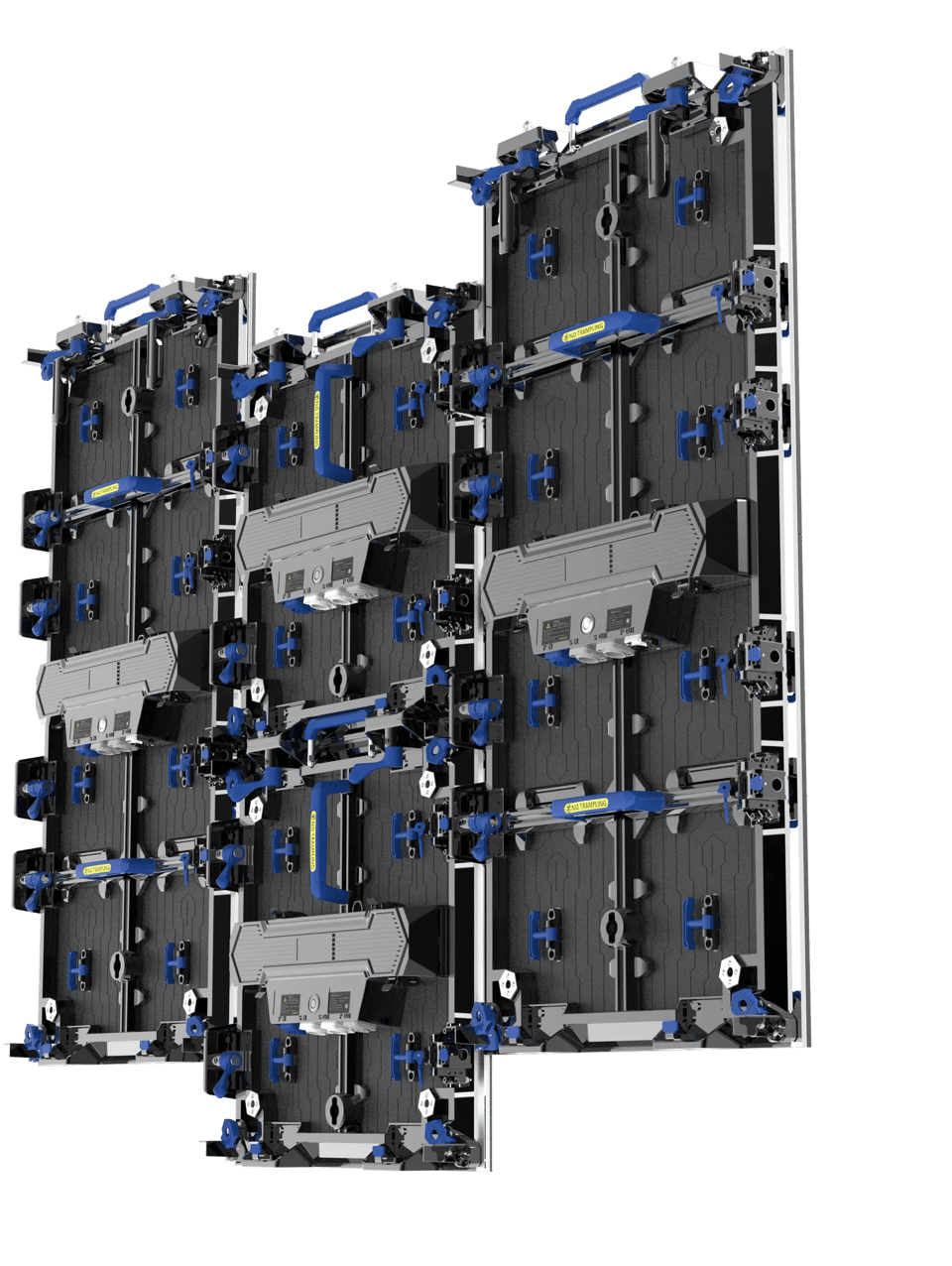

Conception modulaire sur toute la gamme
Coûts de maintenance réduits de 60 %.
- Les modèles 500 et 1 000 partagent des alimentations, des capots arrière, des cartes LED et des câbles entièrement interchangeables.
- 60 % de références de pièces détachées en moins, pour limiter le capital immobilisé dans les stocks.
- Efficacité de maintenance améliorée de 80 % : le remplacement sur site ne prend que 3 minutes.

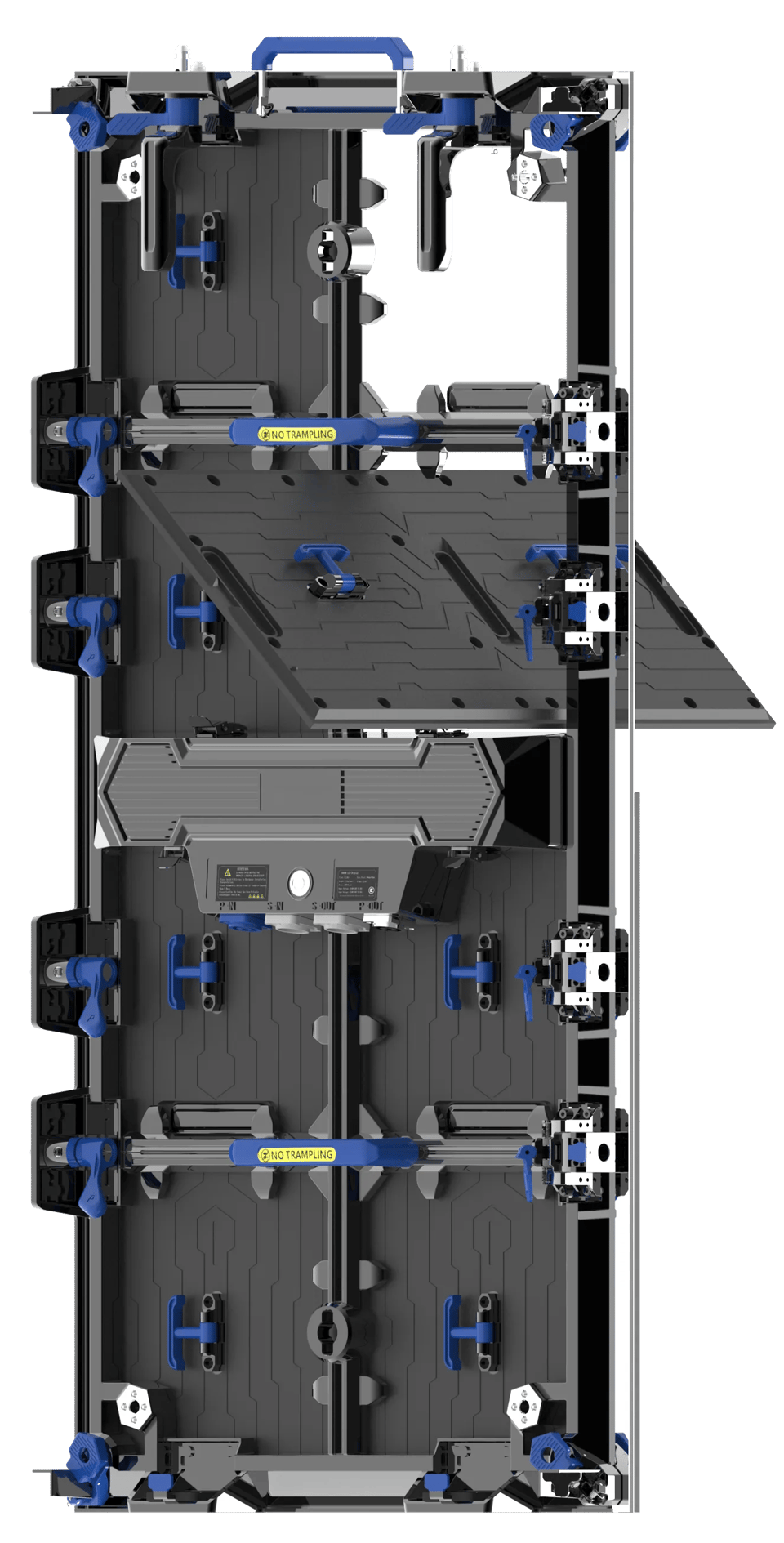

Maintenance par l’avant et l’arrière
Les versions pour intérieur et extérieur s’installent de la même façon.
- Le boîtier de commande et les modules sont accessibles par l’avant ou l’arrière, en intérieur comme en extérieur.
- Dans les espaces intérieurs exigus, l’accès par l’un ou l’autre côté évite les difficultés liées au manque de place.
- En extérieur, quelques gestes simples suffisent pour localiser les pannes et remplacer les pièces, sans outils ni procédures complexes.
Accessoires en option
Une gamme d’accessoires en option permet d’adapter la version standard à davantage d’applications et aux besoins des clients.
Module HOB
Le panneau intérieur peut être équipé d’un module HOB.

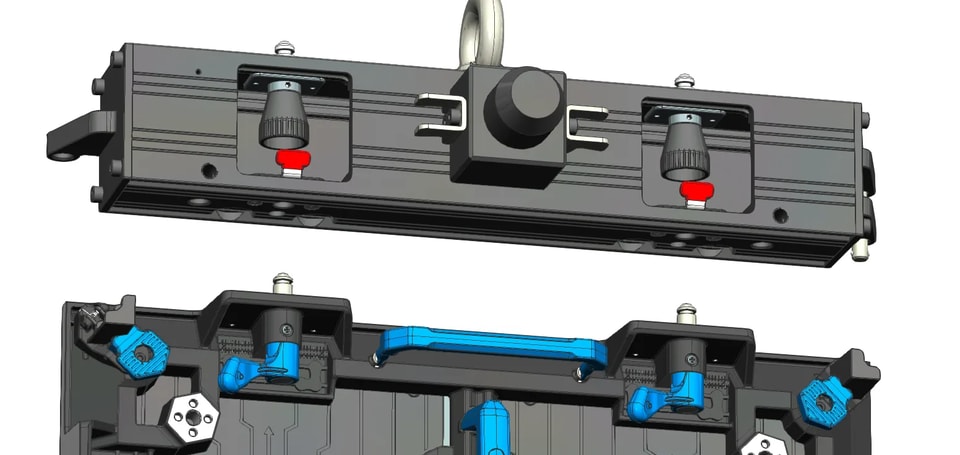

Équerre de levage
Équerre de levage en option avec système de verrouillage rapide.

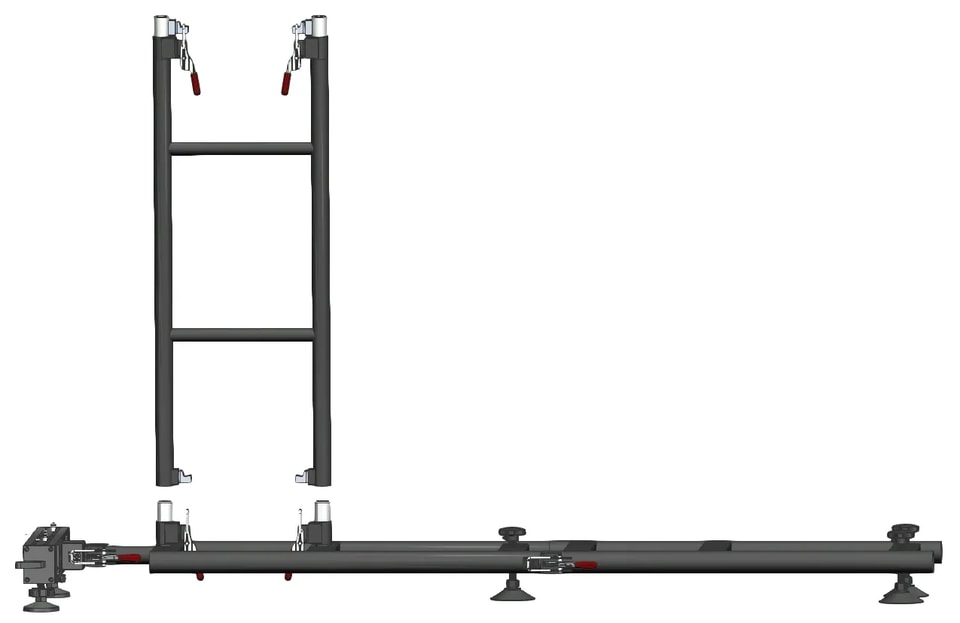

Équerre d’empilage
Équerres d’empilage en option avec système de verrouillage rapide, faciles à déplacer, démonter et assembler.
Modes d’installation

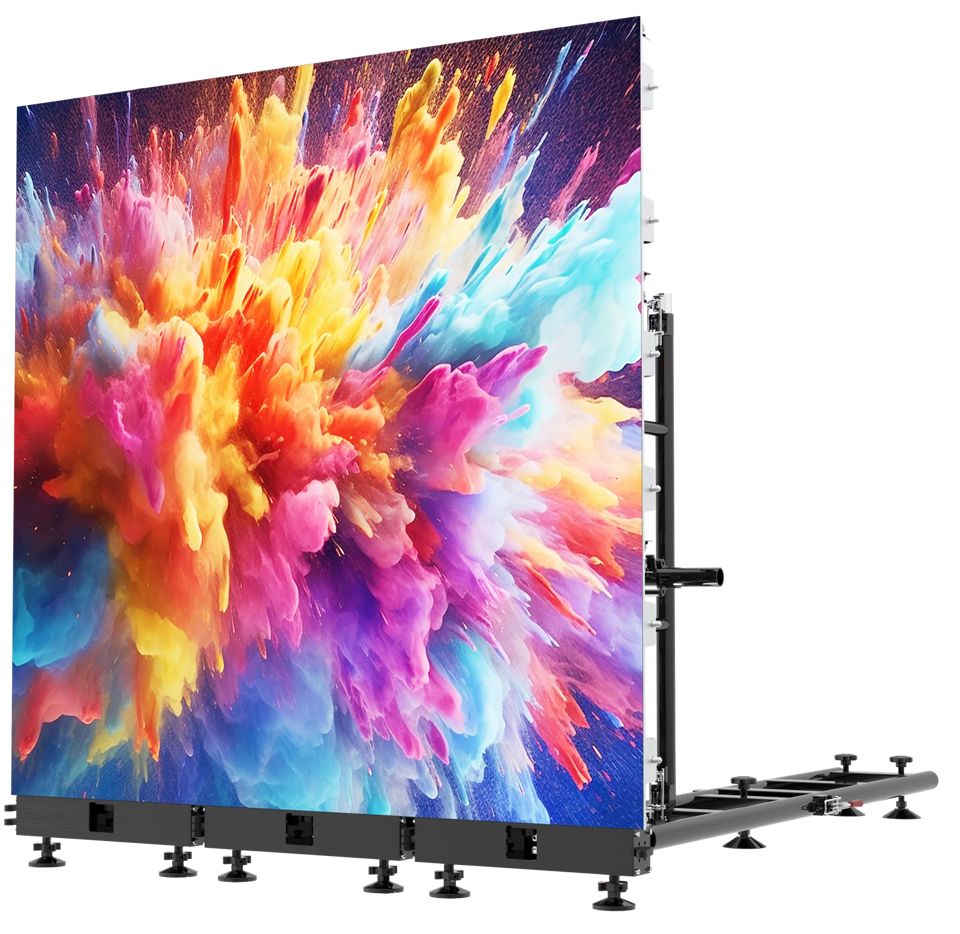

- Empilage
- Suspension

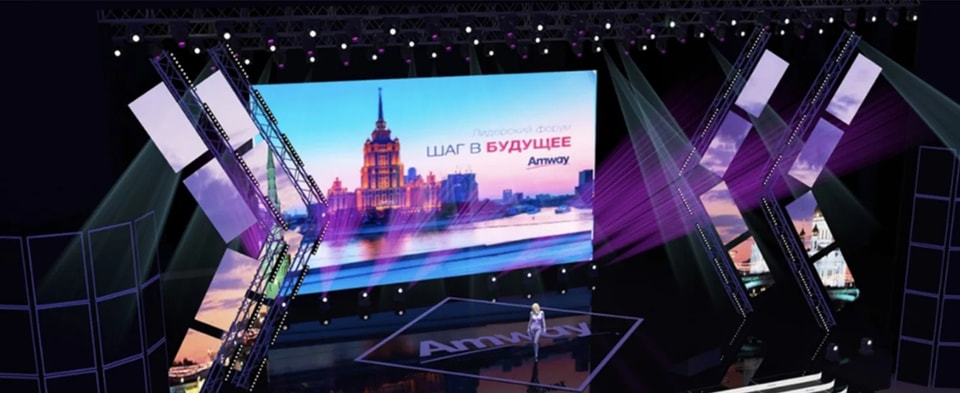

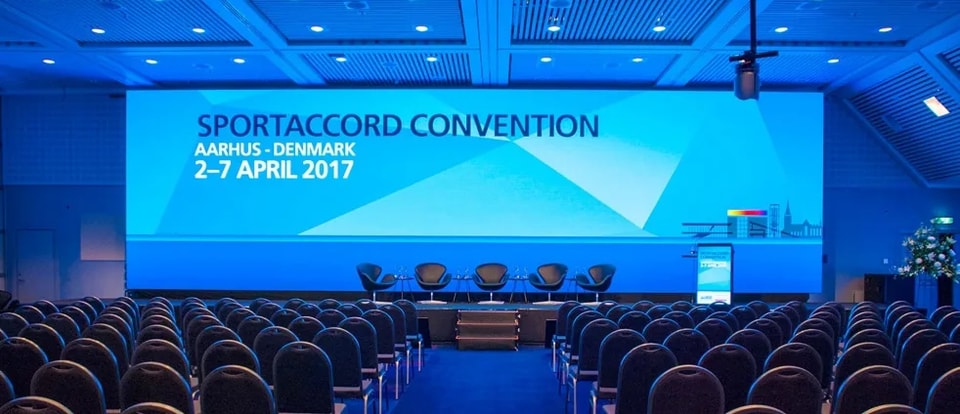

Un seul écran pour vos événements en intérieur comme en extérieur
R1 est un système d’écran LED modulaire conçu pour les grands événements en intérieur et en extérieur.
- Conçu pour les concerts, festivals de musique, lancements commerciaux et célébrations publiques.
- Ses principaux atouts : installation rapide, adaptation flexible, stabilité et fiabilité.
- Aide les clients à réaliser efficacement des visuels de scène complexes.
Caractéristiques techniques
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du caisson | 500 × 500 mm / 500 × 1 000 mm |
| Pas de pixel — intérieur | 1,953 / 2,604 mm |
| Pas de pixel — extérieur | 3,91 / 4,8 mm |
Performances d’affichage
| Luminosité | Intérieur ≥ 800 nits / extérieur ≥ 4 500 nits |
| Rapport de contraste | 5000:1 |
| Niveaux de gris | 14–16 bits |
| Fréquence de rafraîchissement | Intérieur 7 680 Hz / extérieur 3 840 Hz |
| Fréquence d’images | 50–60 Hz |
| Angle de vision | 160° / 160° |
Caisson et module
| Dimensions du caisson | 500 × 500 mm / 500 × 1 000 mm |
| Profondeur du panneau | Intérieur 68 mm / extérieur 72 mm |
| Dimensions du module | 250 × 250 mm / 250 × 500 mm |
| Poids du caisson | 8 ± 0,5 kg (500 × 500) / 13 ± 0,5 kg (500 × 1 000) |
| Poids du module | 0,57 kg (250 × 250) / 1,2 kg (250 × 500) |
| Matériau du caisson | Aluminium moulé sous pression |
| Maintenance | Maintenance par l’avant et l’arrière |
Location pour usage intérieur (modules HOB en option)
| Paramètre | 500 × 500 P1.953 | 500 × 500 P2.604 | 500 × 1 000 P1.953 | 500 × 1 000 P2.604 |
|---|---|---|---|---|
| Configuration des pixels | SMD1212 | SMD1515 | SMD1212 | SMD1515 |
| Luminosité (cd/m²) | ≥800 | ≥800 | ≥800 | ≥800 |
| Niveaux de gris (bits) | 16 | 14 | 16 | 14 |
| Fréquence de rafraîchissement (Hz) | 7680 | 7680 | 7680 | 7680 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (1/16) | Commande à courant constant (1/24) | Commande à courant constant (1/16) | Commande à courant constant (1/24) |
| Angle de vision (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 |
| Température de couleur (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Dimensions du module (mm) | 250×250 | 250×250 | 250×500 | 250×500 |
| Résolution du module (L×H) | 128×128 | 96 × 96 | 128×256 | 96×192 |
| Densité de pixels (points/m²) | 262144 | 147456 | 262144 | 147456 |
| Poids du module (kg) | 0.57±0.05 | 0.57±0.05 | 1.2±0.05 | 1.2±0.05 |
| Assemblage des caissons (L × H) | 2×2 | 2×2 | 2×2 | 2×2 |
| Résolution du caisson (L × H) | 256×256 | 192×192 | 256×512 | 192×384 |
| Dimensions du caisson (mm) | 500×500×86 | 500×500×86 | 500×1000×72 | 500×1000×72 |
| Poids du caisson (kg) | 8±0.5 | 8±0.5 | 13±0.5 | 13±0.5 |
| Planéité du cabinet (mm) | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 |
| Méthode de maintenance | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière |
| Matériau du caisson | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression |
| Indice de protection | IP40 | IP40 | IP40 | IP40 |
| Consommation électrique maximale (W/m²) | ≤650 | ≤650 | ≤650 | ≤650 |
| Consommation électrique moyenne (W/m²) | ≤220 | ≤220 | ≤220 | ≤220 |
| Alimentation électrique requise | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Température de fonctionnement (℃) | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ |
| Température de stockage (℃) | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C |
| Humidité de fonctionnement (HR) | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR |
| Humidité de stockage (HR) | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR |
Location pour extérieur
| Paramètre | 500×500 P3.91 | 500×500 P4.8 | 500×1000 P3.91 | 500×1000 P4.8 |
|---|---|---|---|---|
| Configuration des pixels | SMD1921 | SMD2121 | SMD1921 | SMD2121 |
| Luminosité (cd/m²) | ≥4500 | ≥4500 | ≥4500 | ≥4500 |
| Niveaux de gris (bits) | 13-16 | 13-16 | 13-16 | 13-16 |
| Fréquence de rafraîchissement (Hz) | 3840 | 3840 | 3840 | 3840 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (1/16) | Commande à courant constant (1/24) | Commande à courant constant (1/16) | Commande à courant constant (1/24) |
| Angle de vision (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 |
| Température de couleur (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Dimensions du module (mm) | 250×500 | 250×500 | 250×500 | 250×500 |
| Résolution du module (L×H) | 64×128 | 52×104 | 64×128 | 52×104 |
| Densité de pixels (points/m²) | 65536 | 43265 | 65536 | 43265 |
| Poids du module (kg) | 1.2±0.05 | 1.2±0.05 | 1.2±0.05 | 1.2±0.05 |
| Assemblage des caissons (L × H) | 2×1 | 2×1 | 2×2 | 2×2 |
| Résolution du caisson (L × H) | 128×128 | 104×104 | 128×256 | 104×208 |
| Dimensions du caisson (mm) | 500×500×86 | 500×500×86 | 500×1000×72 | 500×1000×72 |
| Poids du caisson (kg) | 8±0.5 | 8±0.5 | 13±0.5 | 13±0.5 |
| Planéité du cabinet (mm) | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 |
| Méthode de maintenance | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière |
| Matériau du caisson | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression |
| Indice de protection | IP65 | IP65 | IP65 | IP65 |
| Consommation électrique maximale (W/m²) | ≤750 | ≤750 | ≤750 | ≤750 |
| Consommation électrique moyenne (W/m²) | ≤230 | ≤230 | ≤230 | ≤230 |
| Alimentation électrique requise | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Température de fonctionnement (℃) | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ |
| Température de stockage (℃) | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C |
| Humidité de fonctionnement (HR) | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR |
| Humidité de stockage (HR) | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
Livraison
Livraison et service
De la commande à l’installation
- Délai de livraison standard
- 45 jours pour 1 000 m²
- Garantie
- 1 an
- Certifications
- Répond aux exigences variées des marchés nationaux et internationaux
- Installation
- Empilage ou suspension
Personnalisation
Marque blanche
Personnalisez votre solution pour votre marché
- Votre logo sur les caissons, l’interface logicielle, les cartons et les manuels
- Tension, prises et certifications adaptées à votre marché local
- Pas de pixel, dimensions des caissons et indice de protection IP adaptés à vos projets
- Conception adaptée aux climats chauds, humides et aux brouillards salins
Chaque devis est établi en fonction de votre projet.
