Écran LED fixe d’intérieur F4
Caisson intérieur fin de 320 × 480 mm avec fixation magnétique, conception 3-en-1 et connexion souple ou rigide — SMD, HOB ou COB à partir de 1,25 mm.
E-mail :support@gkc-led.com
Téléphone :+86 177 0588 5572
Présentation générale
Caractéristiques
Caractéristiques techniques
Livraison
Personnalisation
Présentation générale
Présentation générale

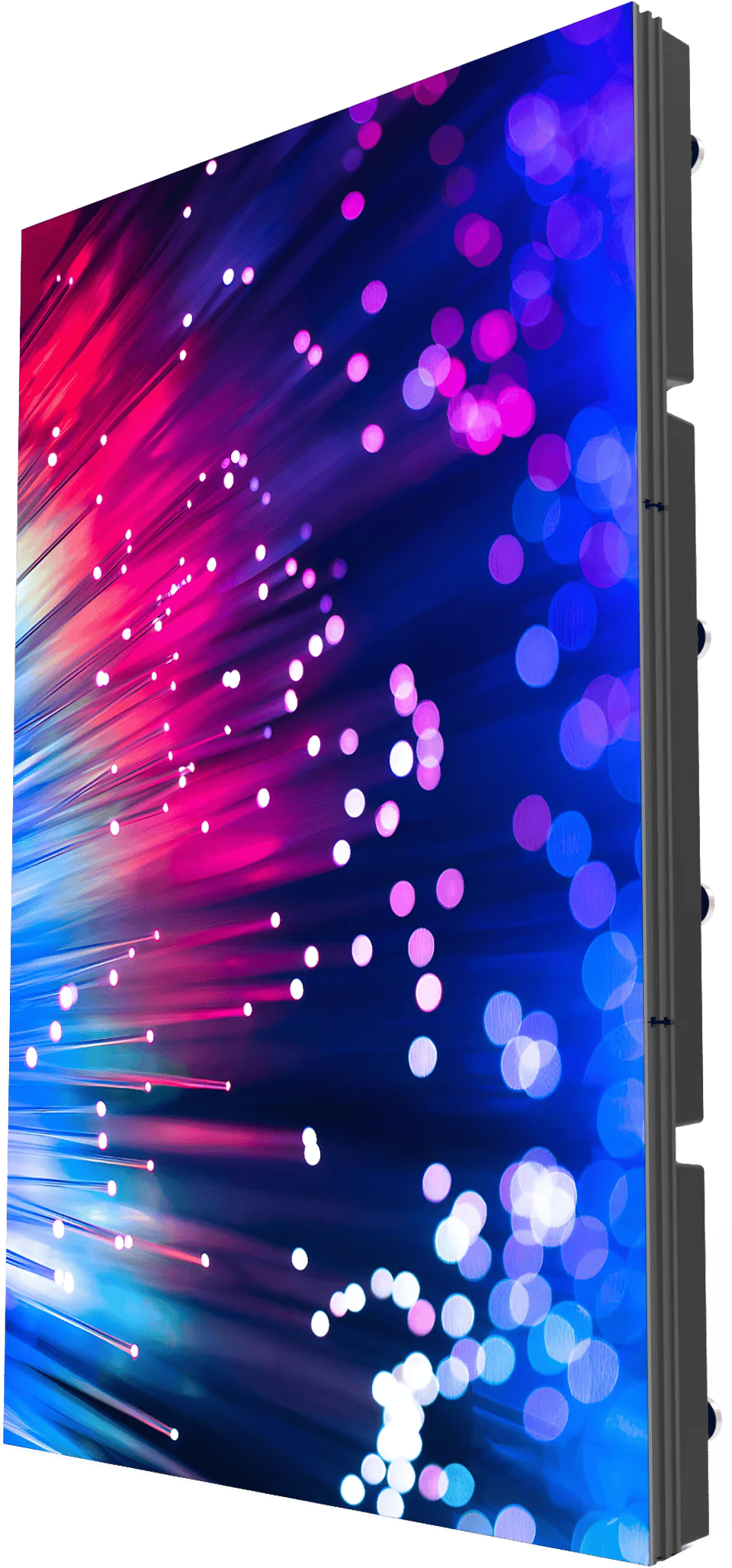

Écran LED fixe d’intérieur F4
Le F4 est un caisson fixe d’intérieur fin et léger, conçu pour les installations commerciales où la faible profondeur et la rapidité de pose sont essentielles. Les modules se fixent par aimantation et le caisson est compatible avec les connexions souples et rigides.
- Conception fine et légère
- Fixation magnétique
- Solution tout-en-un
- Compatible avec les connexions souples et rigides
Caractéristiques
Versions à connexion rigide et souple
Version à connexion rigide
Solution tout-en-un avec interface HUB à connexion rigide. Compatible avec les modules 320 × 160 et le système de connexion rigide F1-MAX.
Version à connexion souple
Solution tout-en-un compatible avec l’interface HUB75 à connexion souple. Compatible avec les modules conventionnels à connexion souple de 320 × 160.
Fixation magnétique légère
- Module 320 × 160 d’un poids de seulement 0,45 kg
- Le caisson ne pèse que 2,3 kg et se fixe par aimantation
- Format de module universel et économique
- Adapté aux marchés nationaux et internationaux, avec une installation, un assemblage et une utilisation simples
Solution tout-en-un facile à assembler
- La carte de contrôle tout-en-un intègre le HUB, l’alimentation et la carte de réception
- Stabilité accrue et maintenance simplifiée
Format compact et grande polyvalence
- Format 320 (l) × 480 (h) : plus compact que les caissons actuels, mais plus grand qu’un module
- Ce petit caisson répond à davantage de besoins en dimensions d’écran

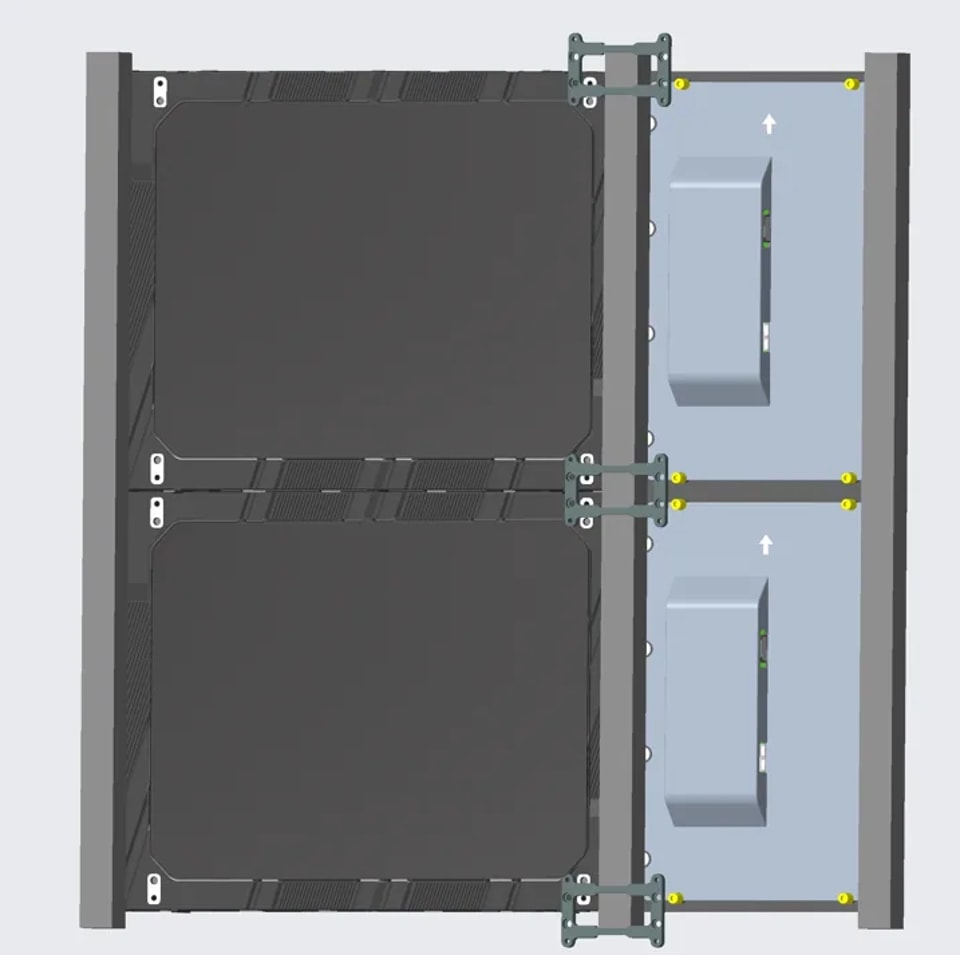

- Avec des pièces d’adaptation, il peut servir de caisson complémentaire pour les écrans de la série F1max
- En photo : série F1 (à gauche) et série F4 (à droite)

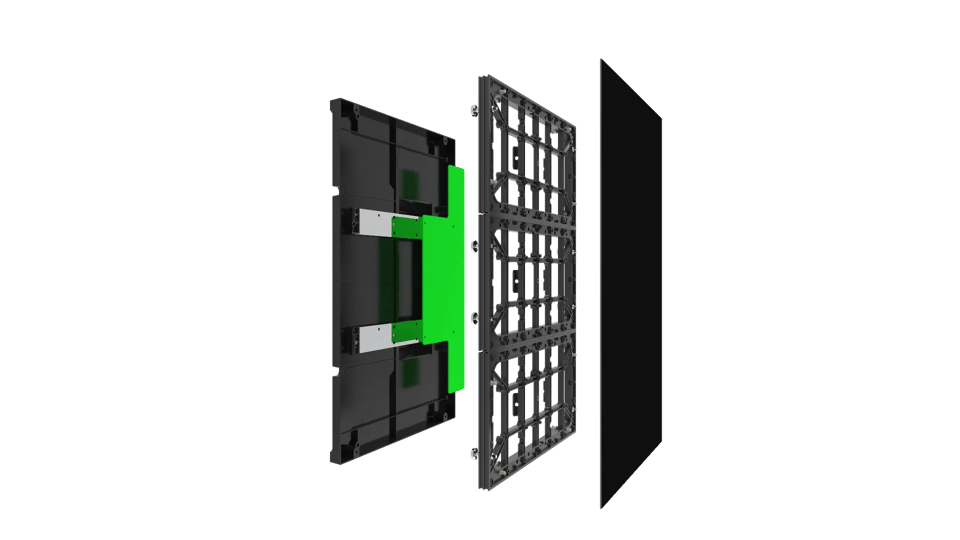

Agencement intérieur du caisson 320 × 480

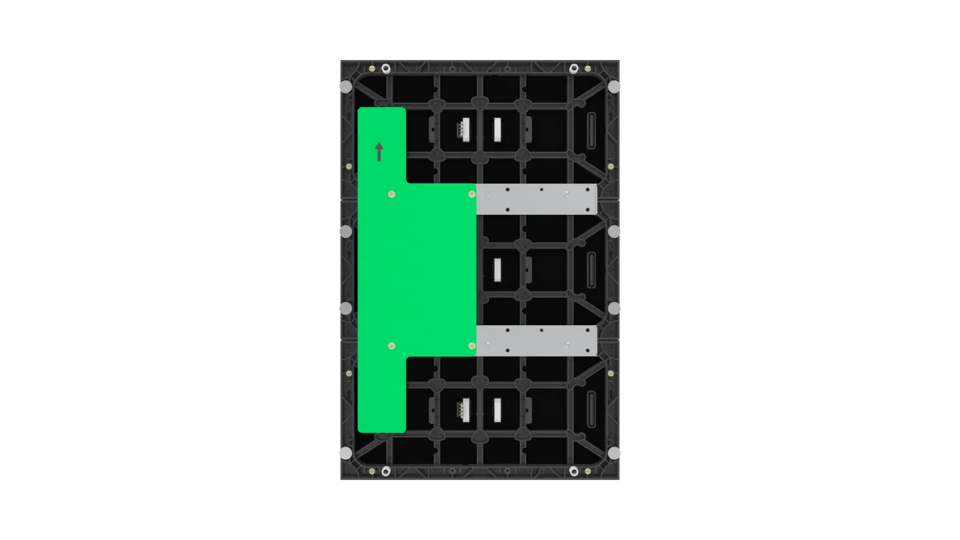

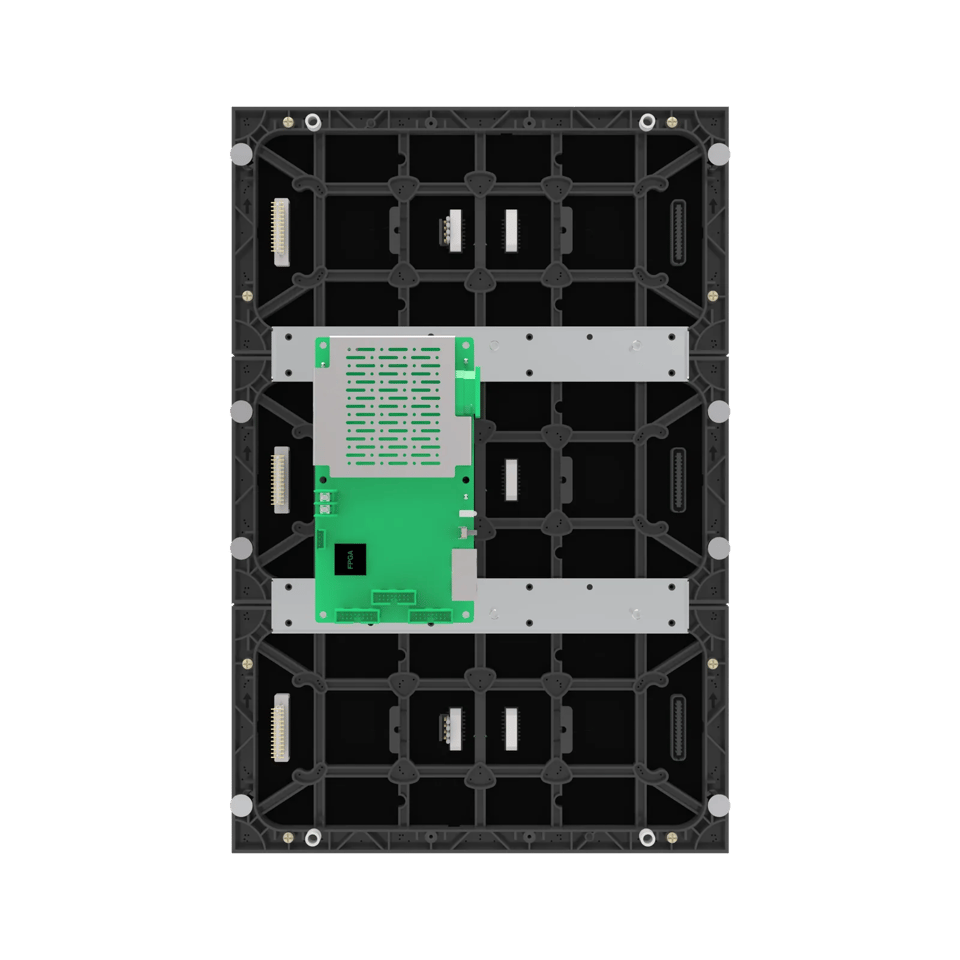

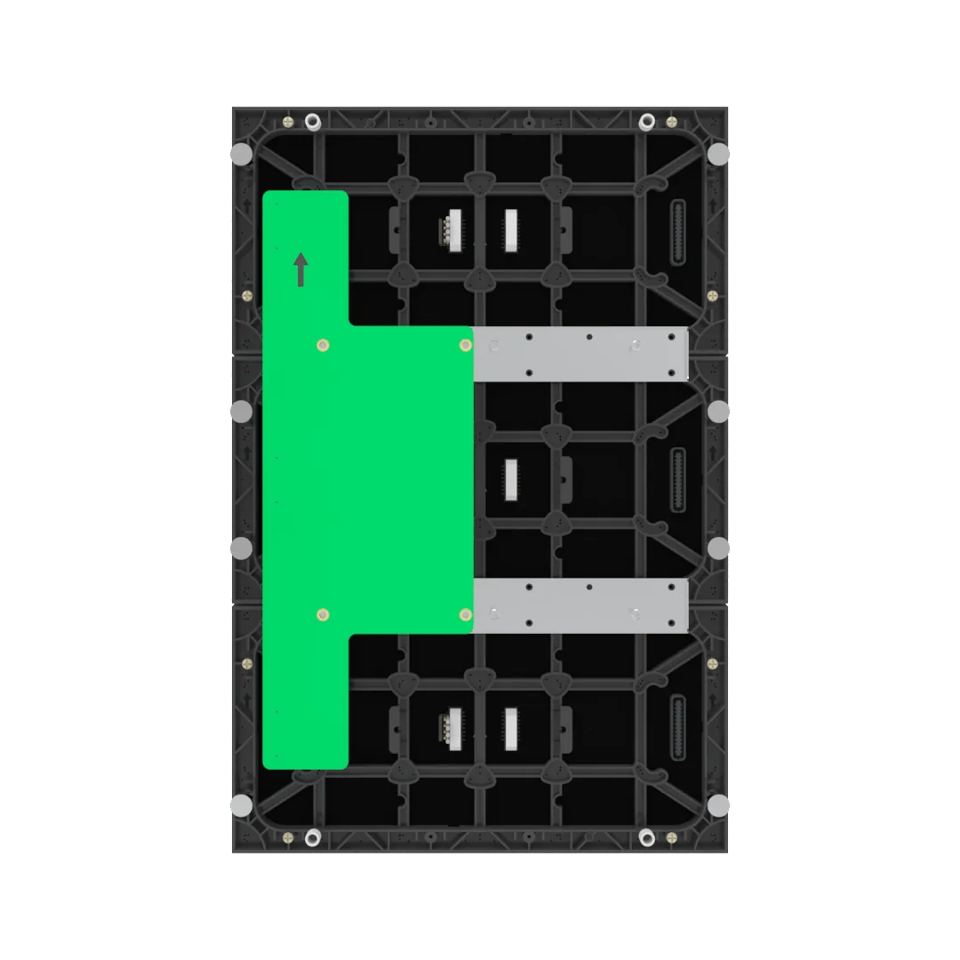

- Vue arrière, capot retiré : plaque d’adaptation, carte tout-en-un et coque inférieure en plastique

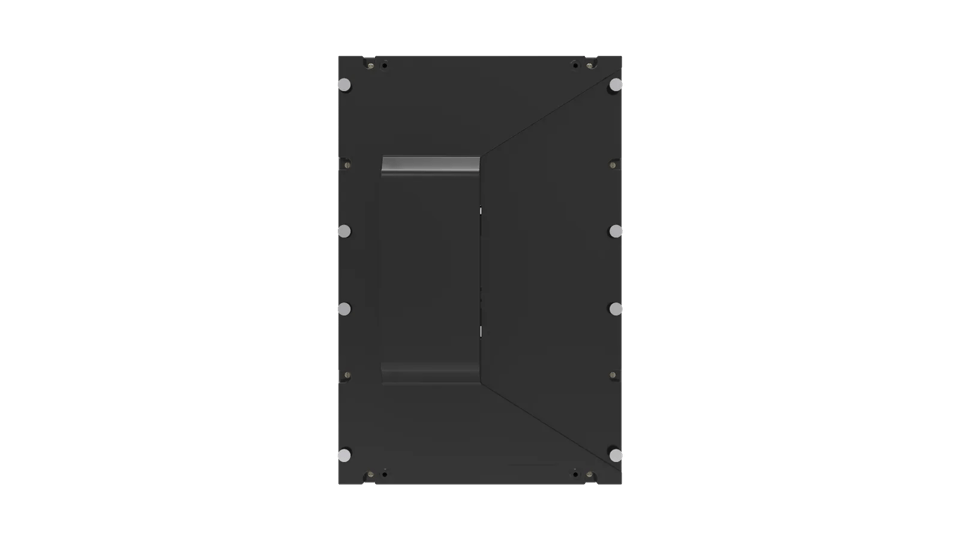

- Vue arrière : interface d’alimentation, interface de connexion, aimants et capot arrière

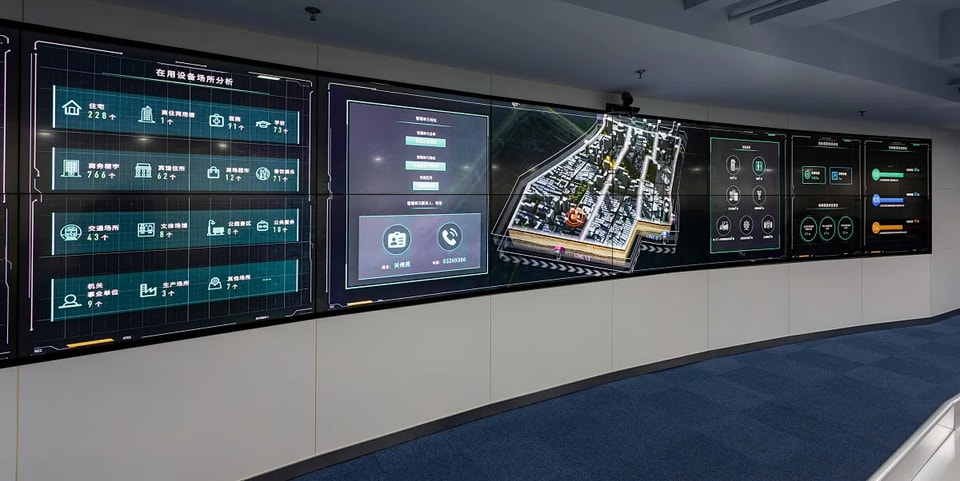

Écrans commerciaux d’intérieur
La série F4 convient à un large éventail d’installations fixes en intérieur.

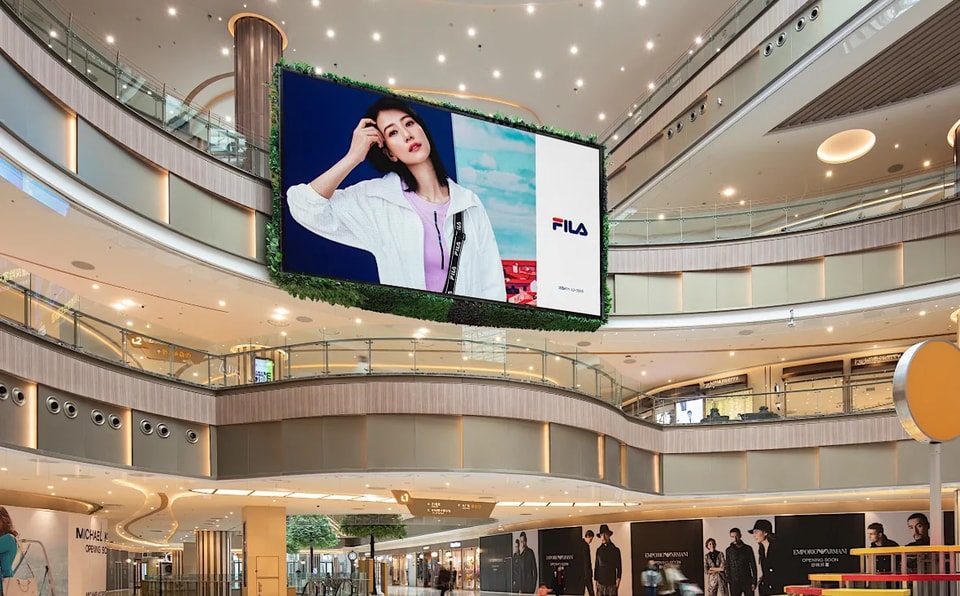

- Centres commerciaux
- Supermarchés
- Villes intelligentes
- Écrans publicitaires pour aéroports et gares ferroviaires
Caractéristiques techniques
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du caisson | 320 × 480 × 54 mm |
| Pas de pixel — SMD / HOB | 1,25 / 1,538 / 1,86 / 2 / 2,5 / 3,076 / 4 mm |
| Pas de pixel — COB | 1,25 / 1,538 / 1,86 mm |
Performances d’affichage
| Luminosité | ≥ 500 nits |
| Rapport de contraste | 5000:1 |
| Niveaux de gris | 14 bits |
| Fréquence de rafraîchissement | 3840 Hz |
| Fréquence d’images | 50–60 Hz |
| Angle de vision | 160° / 160° |
Caisson et module
| Dimensions du caisson | 320 × 480 × 54 mm |
| Poids du caisson | 2,3 ± 0,3 kg |
| Dimensions du module | 320 × 160 mm |
| Poids du module | 0,45 ± 0,05 kg |
Caractéristiques de la série F4
| Paramètre | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| Configuration des pixels | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| Luminosité (cd/m²) | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| Niveaux de gris (bits) | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Fréquence de rafraîchissement (Hz) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (1/64) | Commande à courant constant (1/52) | Commande à courant constant (1/43) | Commande à courant constant (1/40) | Commande à courant constant (1/32) | Commande à courant constant (1/26) | Commande à courant constant (1/20) |
| Angle de vision (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| Température de couleur (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Poids du module (kg) | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 |
| Dimensions du module (mm) | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| Résolution du module (L×H) | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| Densité de pixels (points/m²) | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| Modules par caisson (L × H) | 1×3 | 1×3 | 1×3 | 1×3 | 1×3 | 1×3 | 1×3 |
| Résolution du caisson (L × H) | 256×384 | 208×312 | 172×258 | 160×240 | 128×192 | 104×156 | 80×120 |
| Dimensions du caisson (mm) | 320×480×54 | 320×480×54 | 320×480×54 | 320×480×54 | 320×480×54 | 320×480×54 | 320×480×54 |
| Poids du caisson (kg) | 2,3±0,3 | 2,3±0,3 | 2,3±0,3 | 2,3±0,3 | 2,3±0,3 | 2,3±0,3 | 2,3±0,3 |
| Planéité du cabinet (mm) | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 |
| Maintenance | Maintenance complète par l’avant | Maintenance complète par l’avant | Maintenance complète par l’avant | Maintenance complète par l’avant | Maintenance complète par l’avant | Maintenance complète par l’avant | Maintenance complète par l’avant |
| Matériau du caisson | Plastique | Plastique | Plastique | Plastique | Plastique | Plastique | Plastique |
| Indice de protection | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| Consommation électrique maximale (W/m²) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| Consommation électrique moyenne (W/m²) | ≤140 | ≤140 | ≤140 | ≤140 | ≤140 | ≤140 | ≤140 |
| Alimentation | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Température de fonctionnement | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C |
| Température de stockage | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C |
| Humidité de fonctionnement | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR |
| Humidité de stockage | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
Livraison
Livraison et service
De la commande à l’installation
- Délai de livraison standard
- 30 jours pour 1 000 m²
- Garantie
- 1 an
- Emballage
- Par carton : 10 caissons + 30 modules
- Installation
- Fixation murale, pose contre le mur ou encastrée ; support au sol ; installation au sol
Personnalisation
Marque blanche
Personnalisez votre solution pour votre marché
- Votre logo sur les caissons, l’interface logicielle, les cartons et les manuels
- Tension, prises et certifications adaptées à votre marché local
- Pas de pixel, dimensions des caissons et indice de protection IP adaptés à vos projets
- Conception adaptée aux climats chauds, humides et aux brouillards salins
Chaque devis est établi en fonction de votre projet.
