Écran LED d’intérieur fixe F4 Pro
Présentation générale

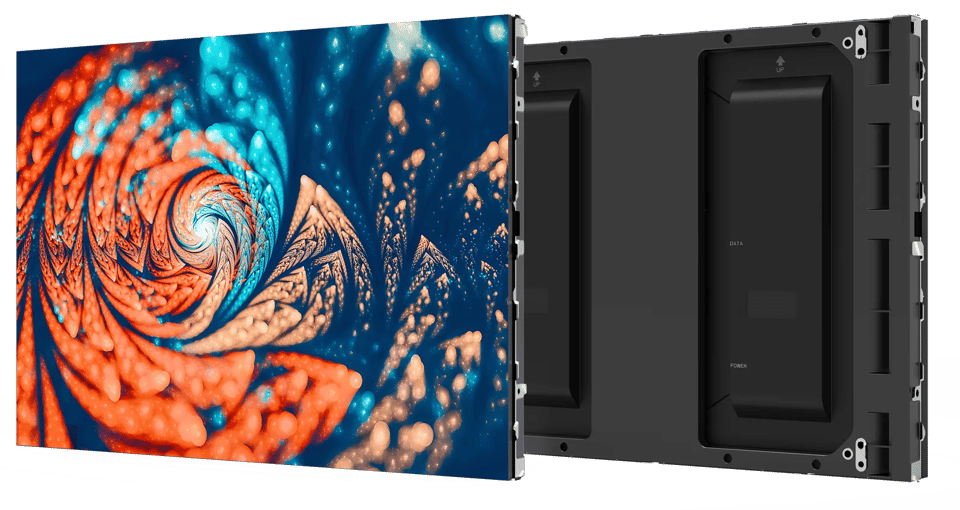

Écran LED d’intérieur fixe F4 Pro
Le F4 Pro associe un caisson en plastique léger à un cadre fixe en aluminium en option. Un même système permet ainsi de créer des murs plats ou des angles droits. La carte 3-en-1 et l’accès intégral par l’avant simplifient l’installation et la maintenance.
- Compatible avec les connexions rigides et souples
- Cadre en option pour un assemblage à angle droit
- Fixation magnétique
- Carte principale 3-en-1
- Maintenance intégrale par l’avant
- Assemblage magnétique en option pour le cadre moulé sous pression
Conception légère et fixation magnétique
- Module de 320 × 240 mm ne pesant que 0,6 kg

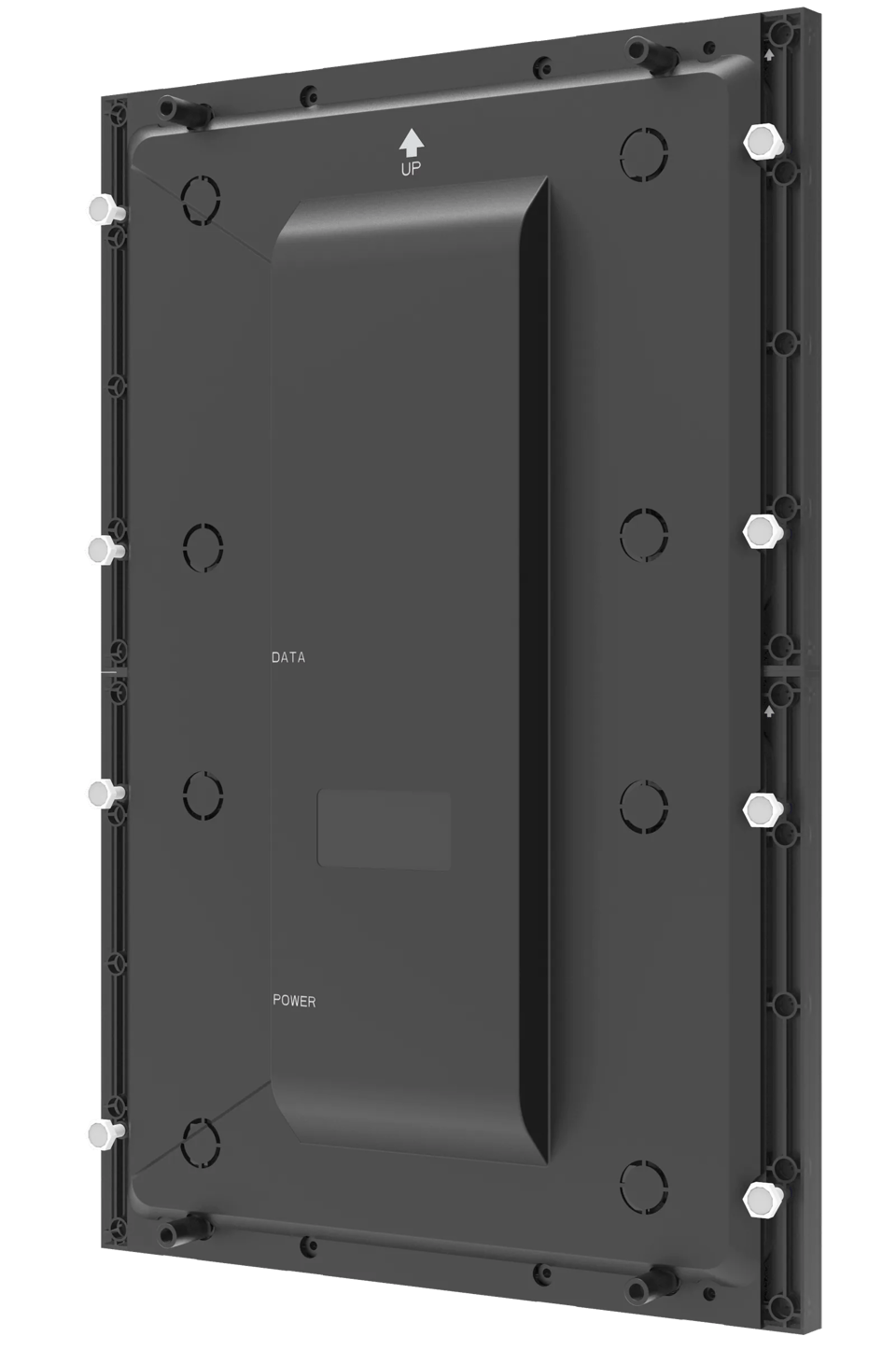

- Le caisson ne pèse que 1,9 kg et se fixe par aimantation
- Format de module universel, excellent rapport qualité-prix
- Adapté aux marchés nationaux et internationaux ; installation facile
Solution 3-en-1 simple et fiable

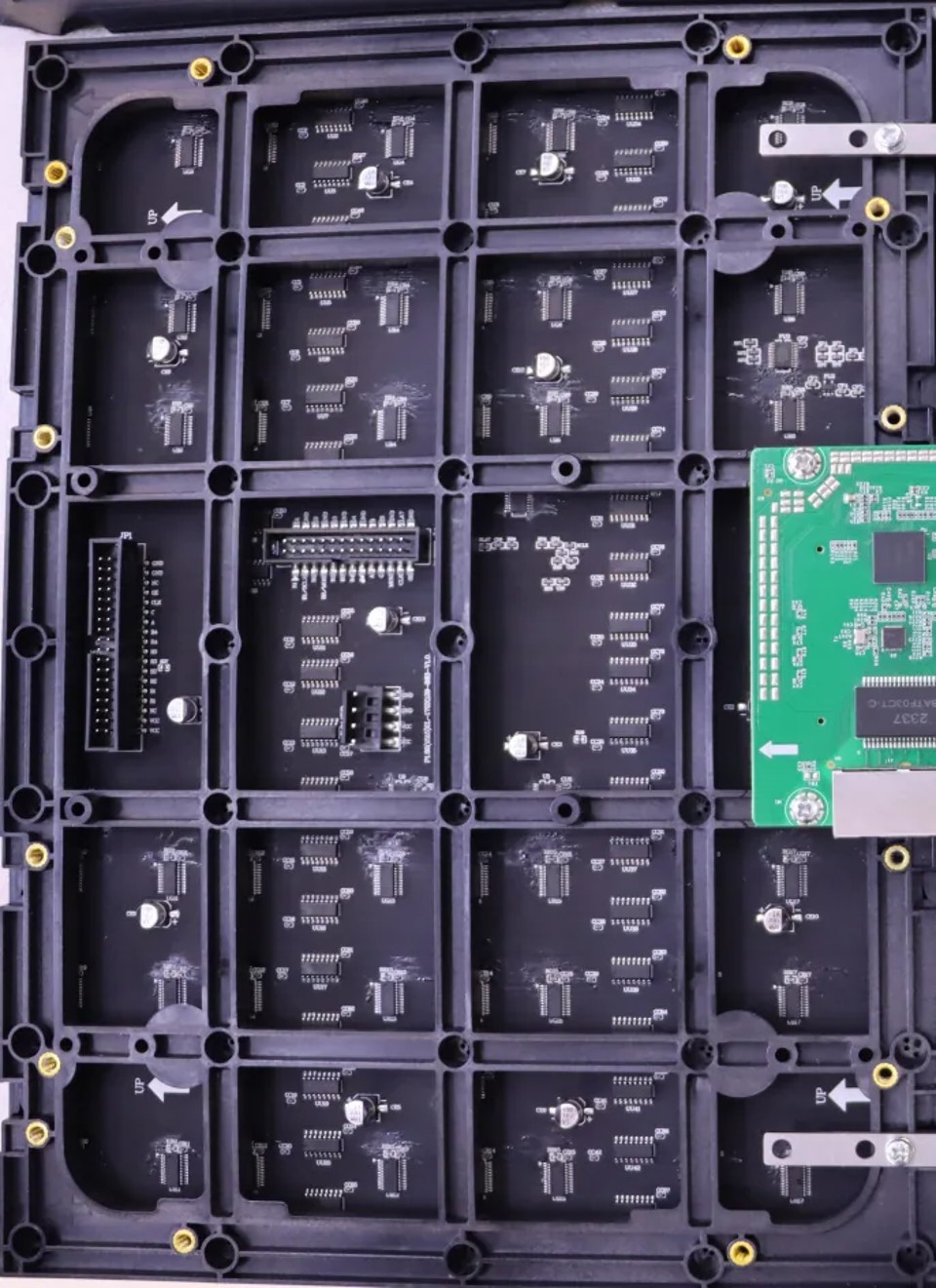

- La carte HUB 3-en-1 intègre le HUB, l’alimentation et la carte de réception
- Pas de raccordements complexes pour les câbles de signal ou d’alimentation
- Fiabilité accrue et maintenance simplifiée

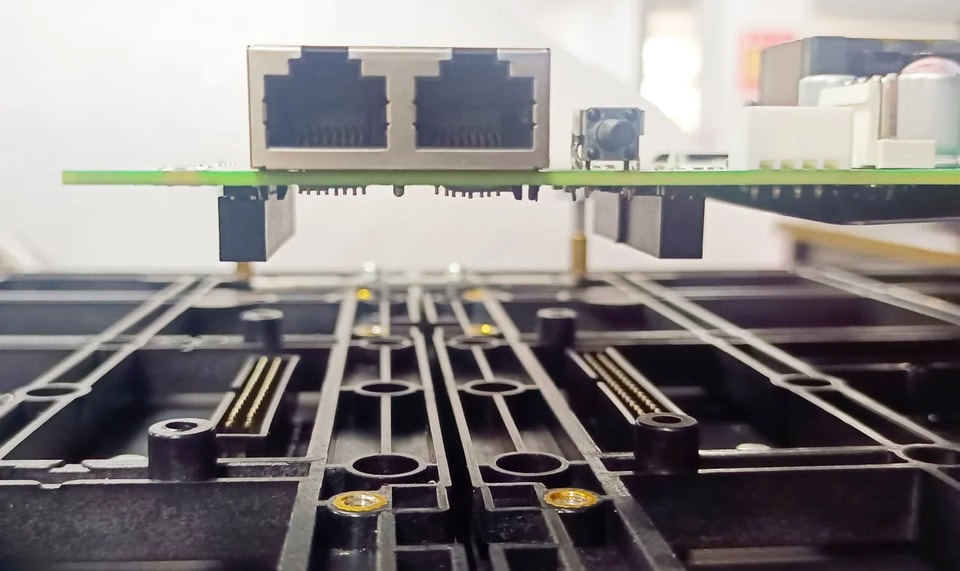

Connexion enfichable sans câble pour une maintenance facile
Connexion rigide
Interface de connexion rigide HUB, compatible avec les modules 320 × 240 et adaptée à la solution de connexion rigide F1-MAX.
Tests et maintenance via plusieurs ports
Les modules prennent en charge les connexions rigides et souples et disposent d’une interface HUB320 qui facilite les tests et la maintenance. Large éventail d’applications et excellent rapport qualité-prix.
Grande planéité et installation facile
Assemblage sans joint apparent

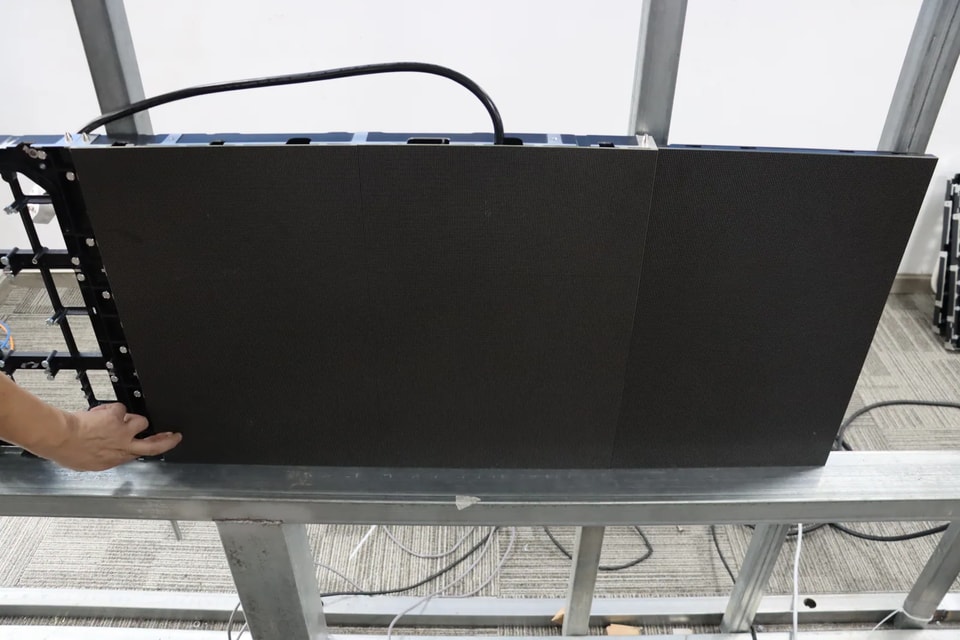

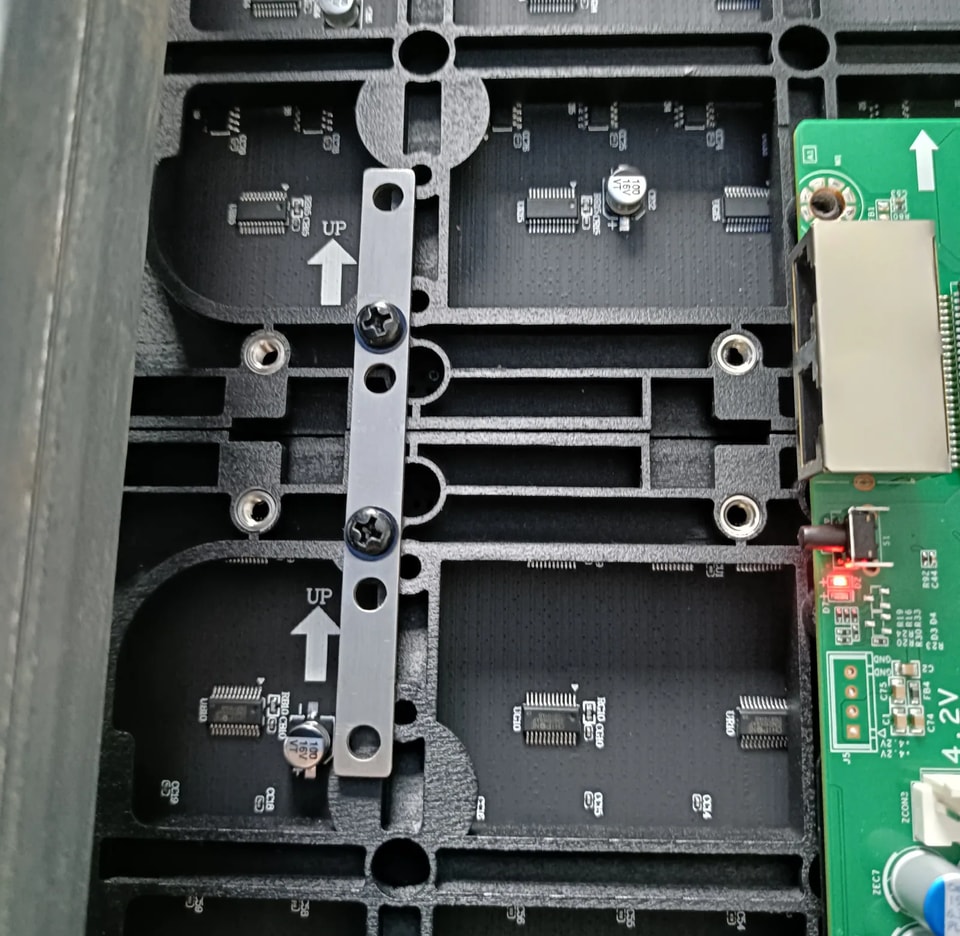

Deux modules seulement, en haut et en bas, suffisent pour un assemblage sans joint apparent. Un connecteur de module améliore la planéité. Le montage magnétique facilite l’assemblage, le démontage et la maintenance.

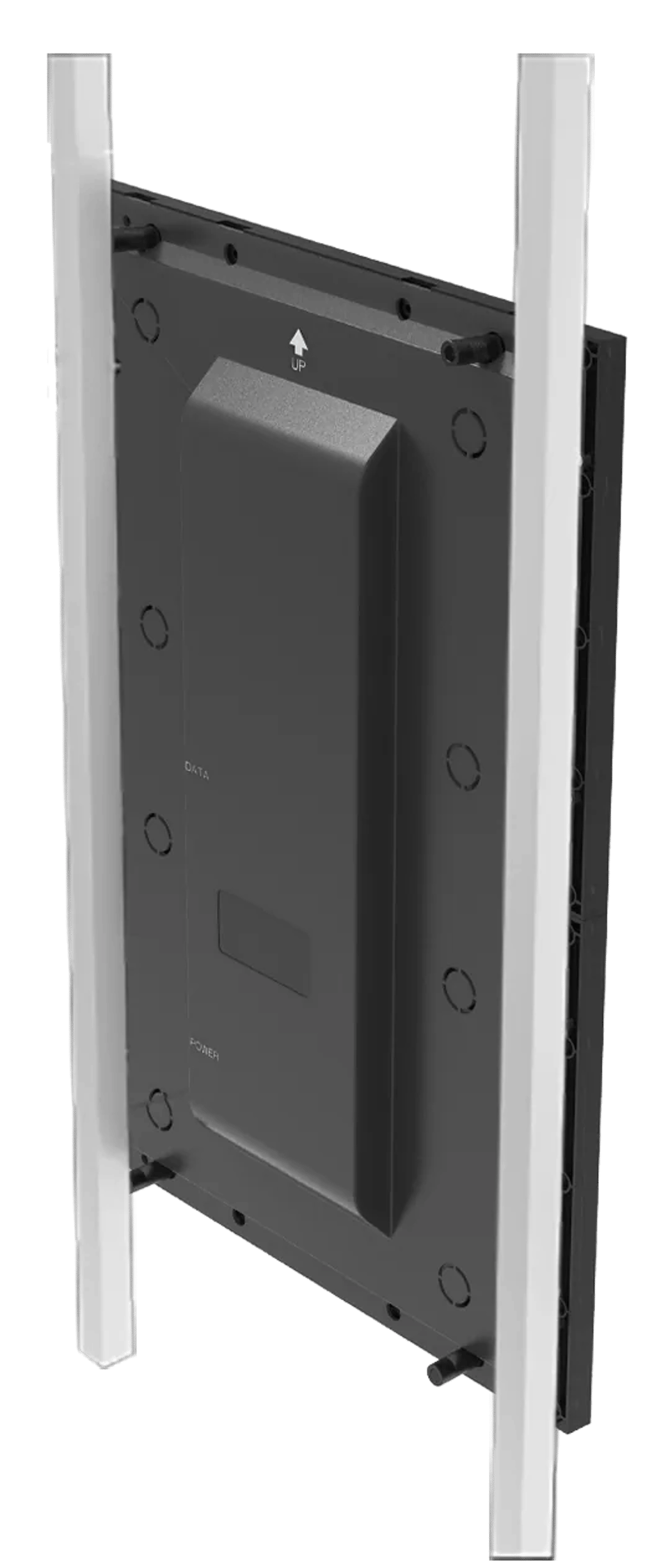

Épaisseur de montage magnétique (en option)
29,8 mm (standard) ou 41,2 mm (compatible avec F1max).
Assemblage magnétique avec cadre moulé sous pression (en option)
Cadre moulé sous pression à angle droit
Deux caissons de 320 × 480 sont fixés par aimantation. Convient aux écrans plats.

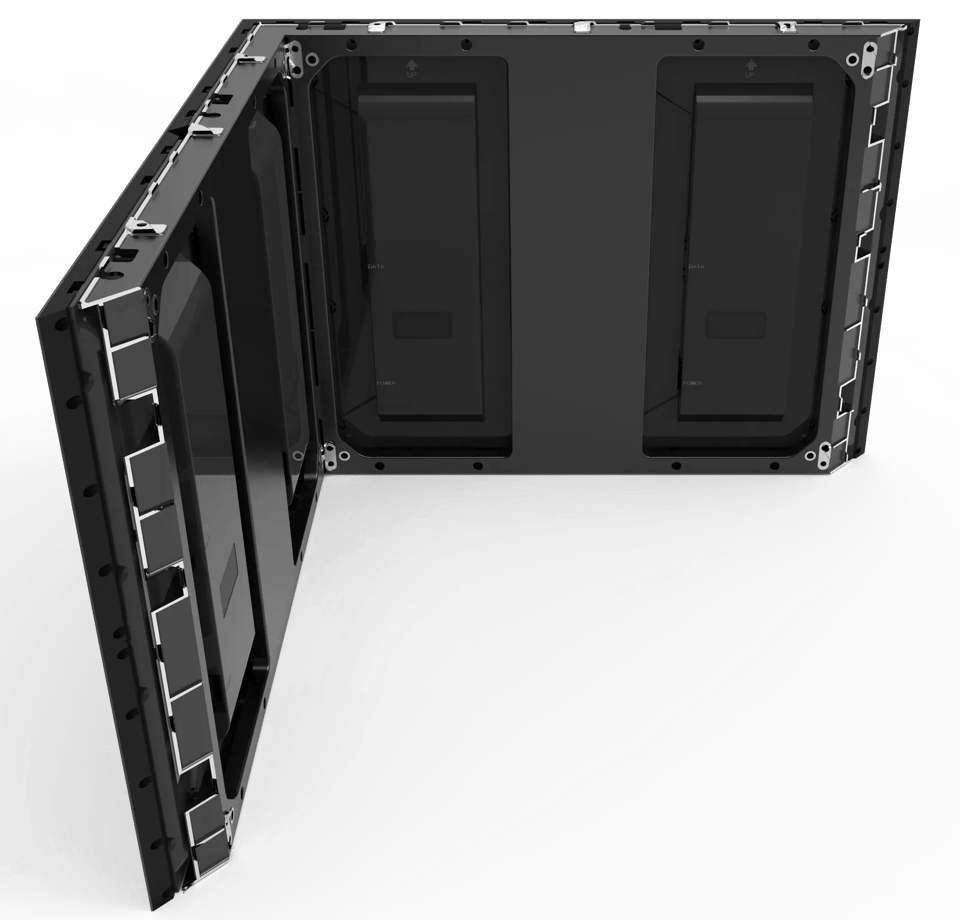

Cadre moulé sous pression en diagonale
Les deux côtés sont coupés à 45°. Convient aux écrans cubiques et aux écrans à angle droit.

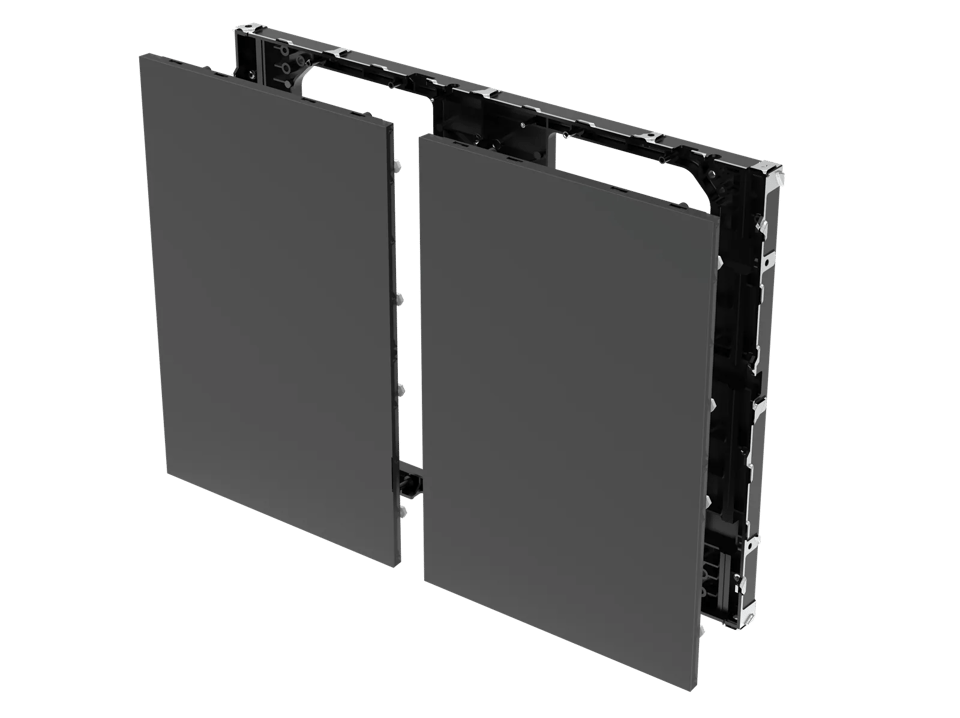

Cadre moulé sous pression, idéal pour les grands écrans
- Cadre moulé sous pression de 640 × 480 mm
- Maintient par aimantation deux caissons en plastique de 320 × 480
- Améliore la durabilité, la stabilité et la sécurité
- Assemblage de grands caissons à joints fins pour une meilleure planéité
- Adapté aux grands écrans ; installation, assemblage et utilisation faciles
Dimensions universelles, grande adaptabilité
- Le caisson de 320 (L) × 480 (H) s’emboîte avec le F1 MAX (640 × 480)
- S’adapte à différentes dimensions d’écran
- Illustration : série F1max (à gauche) et série F4pro (à droite)
Agencement interne

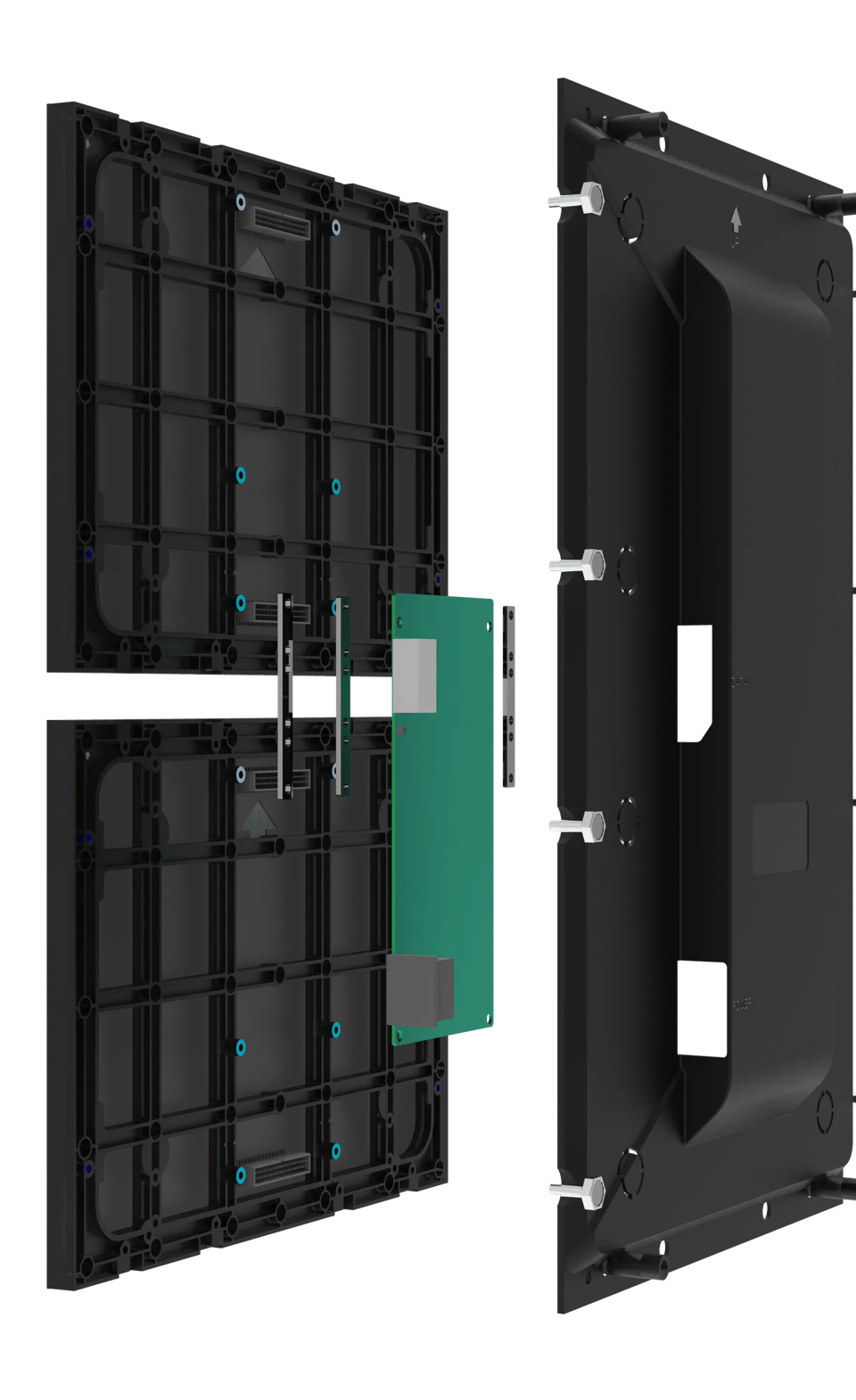

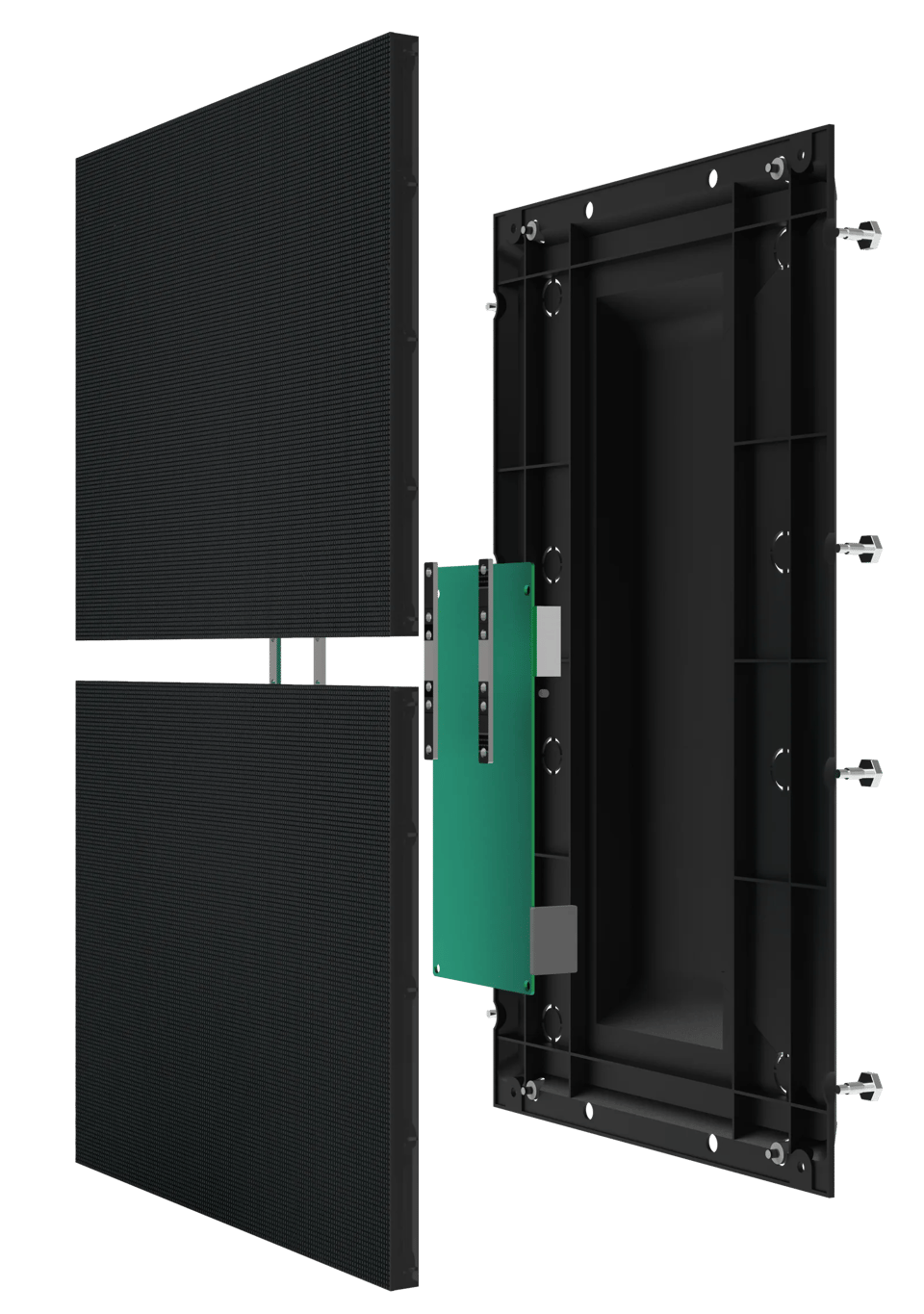

- Assemblage simplifié du caisson F4pro, vue arrière : capot arrière en plastique, HUB 3-en-1, modules 320 × 240, interface de signal, interface d’alimentation

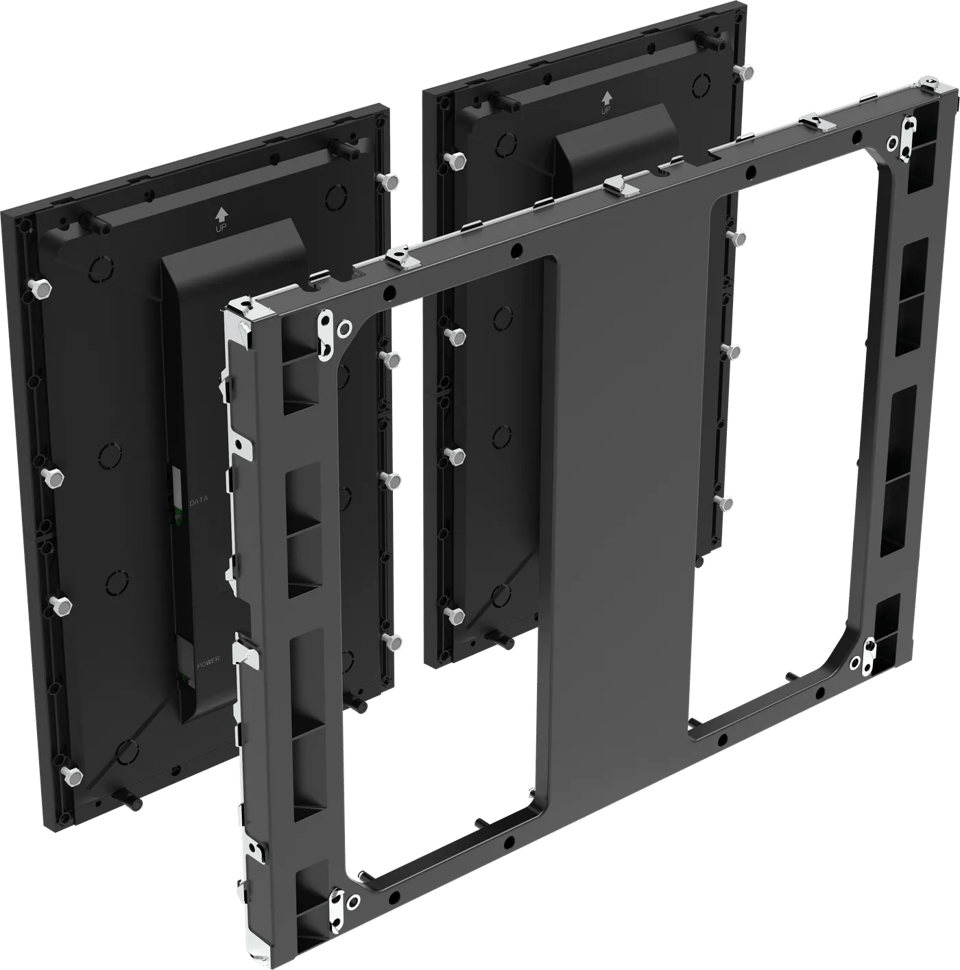

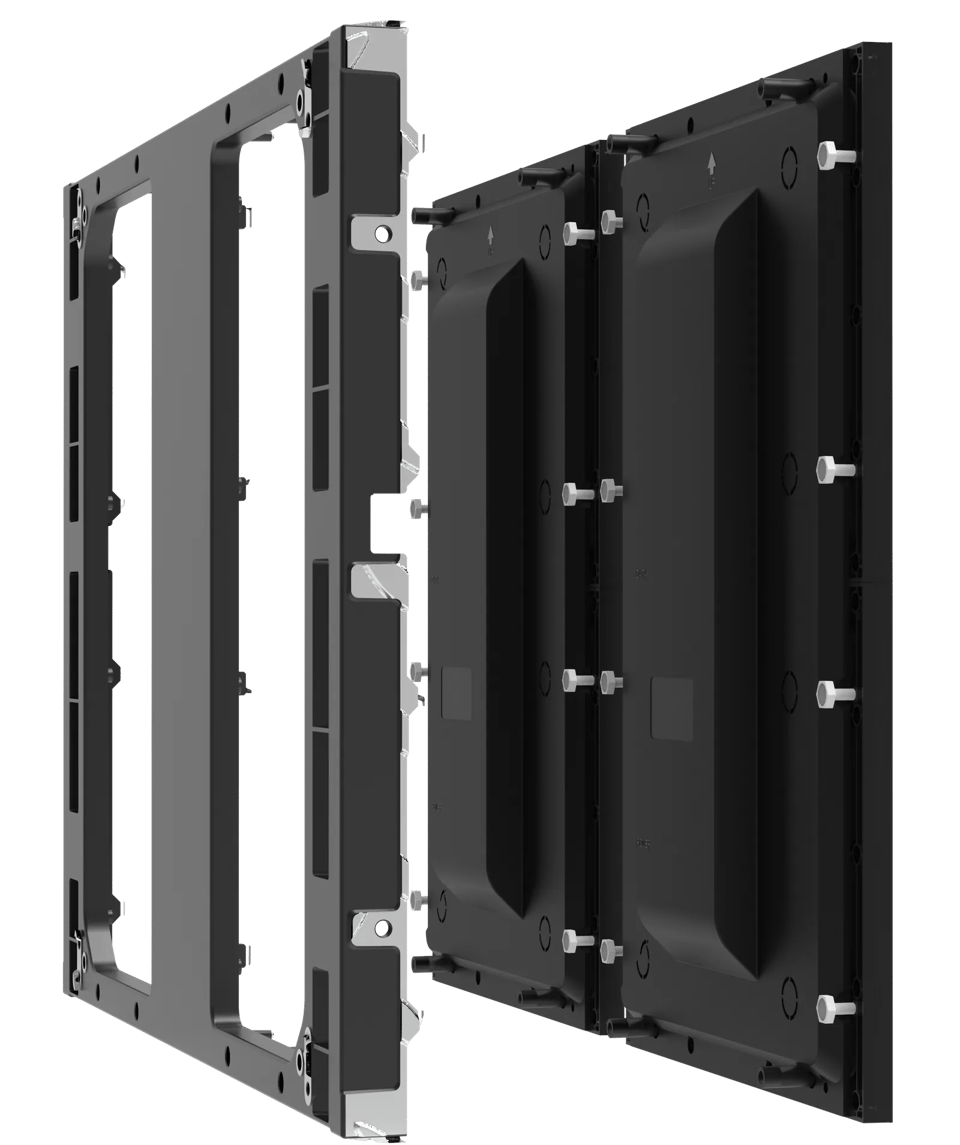

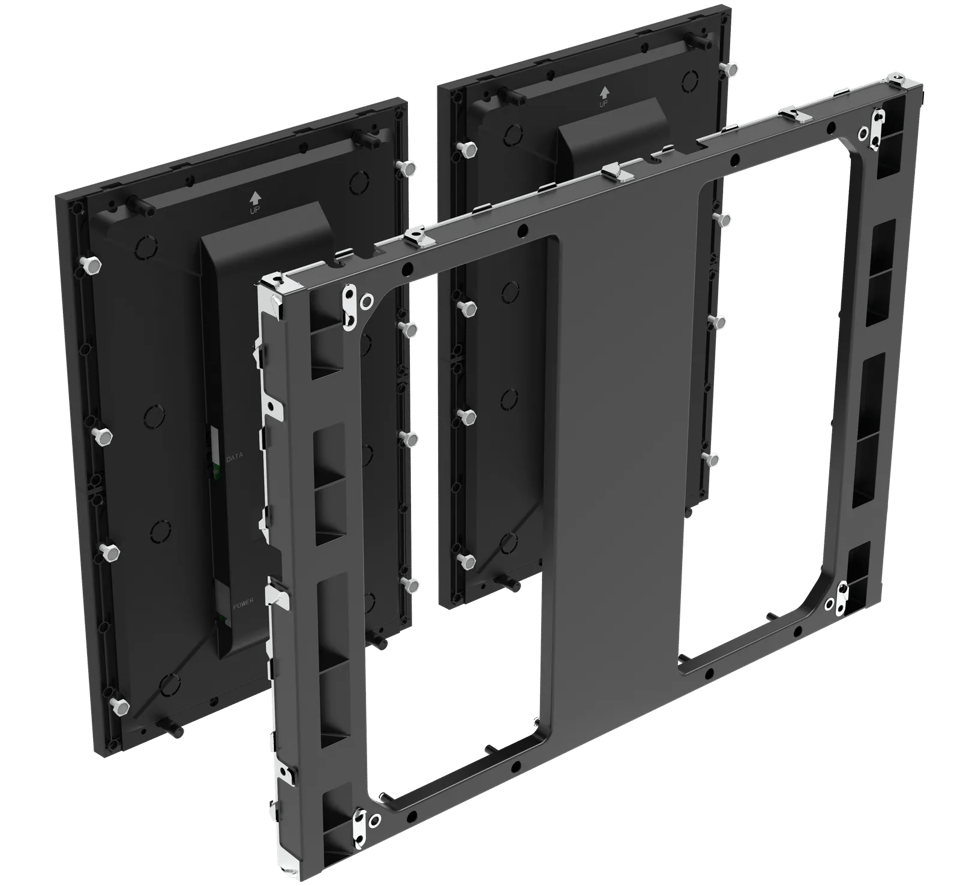

- Assemblage du cadre moulé sous pression de 640 × 480, vue arrière : cadre moulé sous pression, colonnes magnétiques, capots arrière en plastique
Écran professionnel d’intérieur à faible pas de pixel
La série F4pro convient à un large éventail d’installations fixes en intérieur.

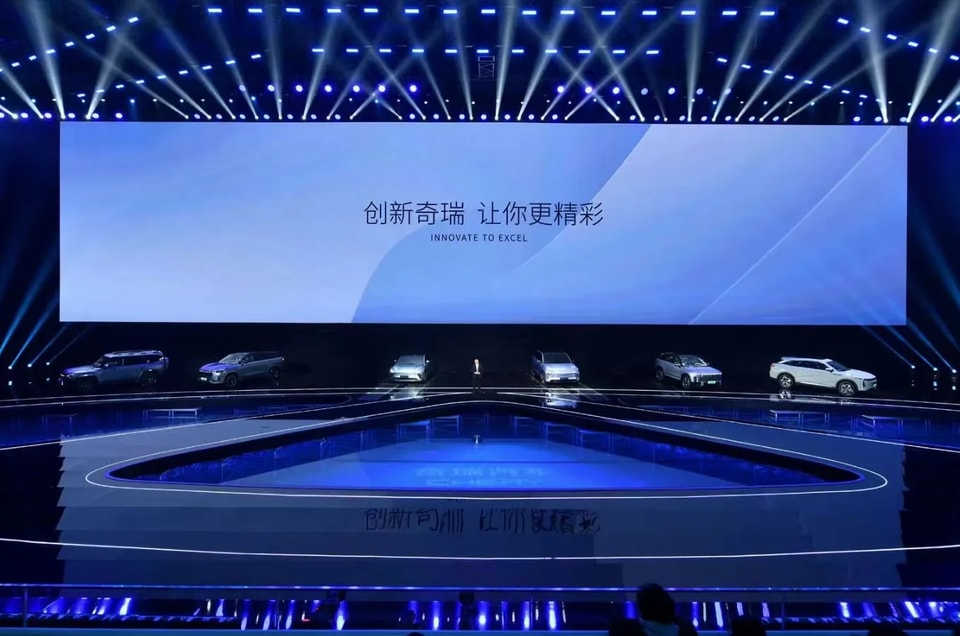

- Spectacles et studios
- 3D à l’œil nu
- Grands centres de conférence et cinémas
- Centres commerciaux et supermarchés

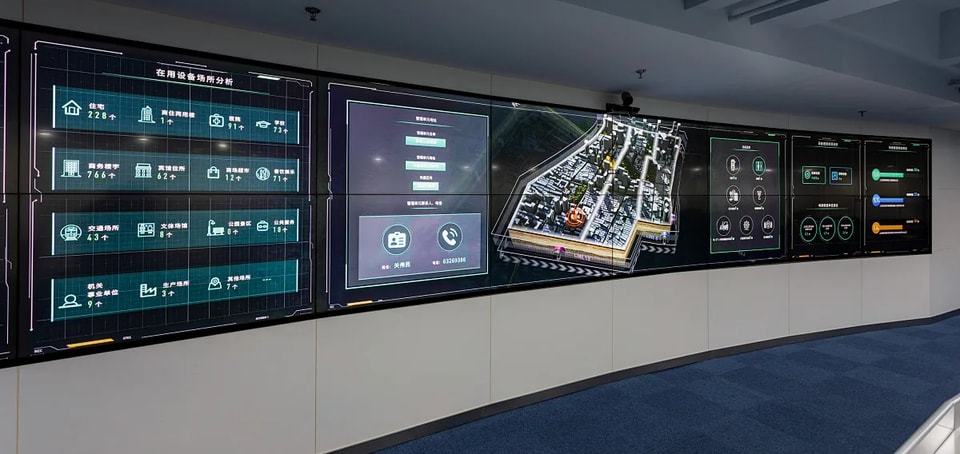

- Centres de commande et villes intelligentes
- Écrans publicitaires pour aéroports et gares
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du caisson en plastique | 320 × 480 mm |
| Dimensions du cadre fixe en aluminium | 640 × 480 mm |
| Dimensions du module | 320 × 240 mm |
| Pas de pixel — SMD / HOB | 1,538 / 1,86 / 2 / 2,5 mm |
Performances d’affichage
| Luminosité | ≥ 500 nits |
| Rapport de contraste | 5000:1 |
| Niveaux de gris | 14 bits |
| Fréquence de rafraîchissement | 3840 Hz |
| Fréquence d’images | 50–60 Hz |
| Angle de vision | 160° / 160° |
Caisson et module
| Dimensions du caisson | 320 × 480 × 46,1 mm |
| Épaisseur standard d’installation | 29,8 mm |
| Épaisseur d’installation avec colonnes magnétiques compatibles avec F1max | 41,2 mm |
| Dimensions du cadre moulé sous pression (en option) | 640 × 480 × 48,6 mm |
| Poids du caisson | 1,9 ± 0,3 kg |
| Dimensions du module | 320 × 240 mm |
| Poids du module | 0,6 ± 0,05 kg |
Caractéristiques de la série F4pro
| Paramètre | P1.538 | P1.86 | P2 | P2.5 |
|---|---|---|---|---|
| Configuration des pixels | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 |
| Luminosité (cd/m²) | ≥500 | ≥500 | ≥500 | ≥500 |
| Niveaux de gris (bits) | 14 | 14 | 14 | 14 |
| Fréquence de rafraîchissement (Hz) | 3840 | 3840 | 3840 | 3840 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (1/104) | Commande à courant constant (1/86) | Commande à courant constant (1/80) | Commande à courant constant (1/64) |
| Angle de vision (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 |
| Température de couleur (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Poids du module (kg) | 0,6±0,05 | 0,6±0,05 | 0,6±0,05 | 0,6±0,05 |
| Dimensions du module (mm) | 320×240 | 320×240 | 320×240 | 320×240 |
| Résolution du module (L×H) | 208×156 | 172×129 | 160×120 | 128×96 |
| Densité de pixels (points/m²) | 422500 | 288906 | 250000 | 160000 |
| Modules par caisson (L × H) | 1×2 | 1×2 | 1×2 | 1×2 |
| Résolution du caisson (L × H) | 208×312 | 172×258 | 160×240 | 128×192 |
| Dimensions du caisson (mm) | 320×480×46,1 | 320×480×46,1 | 320×480×46,1 | 320×480×46,1 |
| Poids du caisson (kg) | 1,9±0,3 | 1,9±0,3 | 1,9±0,3 | 1,9±0,3 |
| Modules par cadre (L×H) | 2×2 | 2×2 | 2×2 | 2×2 |
| Dimensions du cadre (mm) | 640×480×48,6 | 640×480×48,6 | 640×480×48,6 | 640×480×48,6 |
| Planéité du cabinet (mm) | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 |
| Maintenance | Maintenance complète par l’avant | Maintenance complète par l’avant | Maintenance complète par l’avant | Maintenance complète par l’avant |
| Matériau du caisson | Plastique | Plastique | Plastique | Plastique |
| Indice de protection | IP30 | IP30 | IP30 | IP30 |
| Consommation électrique maximale (W/m²) | ≤400 | ≤400 | ≤400 | ≤400 |
| Consommation électrique moyenne (W/m²) | ≤140 | ≤140 | ≤140 | ≤140 |
| Alimentation | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Température de fonctionnement | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C |
| Température de stockage | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C |
| Humidité de fonctionnement | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR |
| Humidité de stockage | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
