Écran publicitaire LED vertical X1

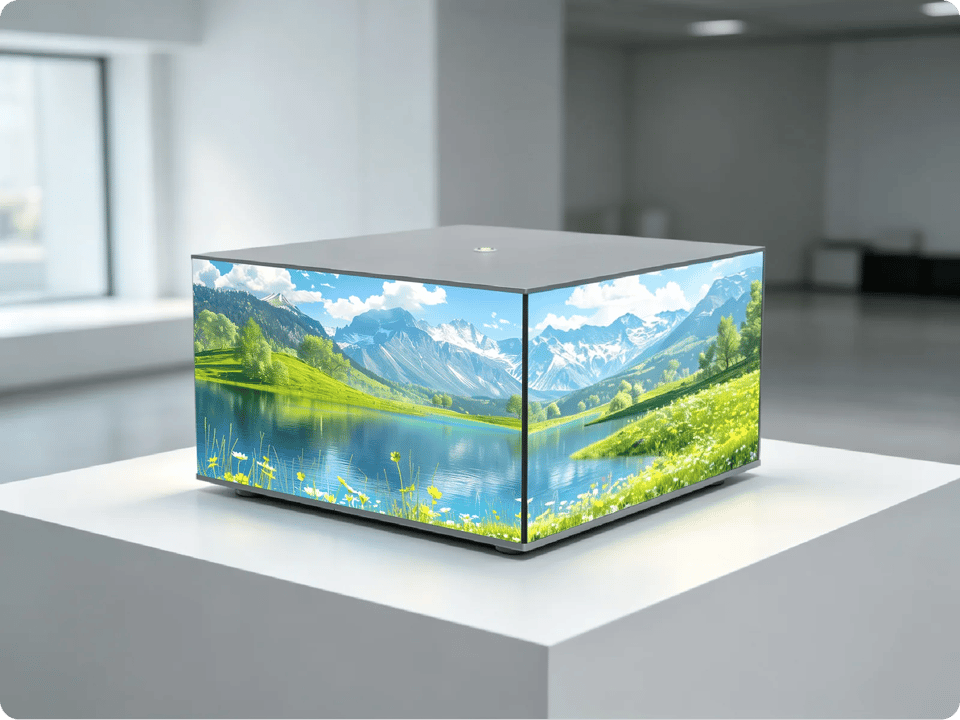

Cube publicitaire LED HOB intégré, disponible en format de bureau (S) et vertical (M, L), avec un pas de pixel de 1,25 à 4 mm et une maintenance par l’avant.

E-mail :support@gkc-led.com

Téléphone :+86 177 0588 5572

Créez-le à votre marque Comment fonctionne la marque blanche

Présentation générale

Caractéristiques

Caractéristiques techniques

Livraison

Personnalisation

Présentation générale+

Présentation générale

Écran publicitaire LED vertical X1

Le X1 associe des modules LED à faible pas de pixel à un boîtier métallique pour former un cube compact, prêt à fonctionner dès qu’il est déballé, installé et branché, sans structure métallique à construire sur site. Il est proposé en trois hauteurs (S de bureau, M et L verticales), permet un affichage sur une, trois ou quatre faces et se pilote depuis un téléphone ou un PC grâce à un boîtier de lecture quadr cœurs ARM A55.

Structure intégrée sur pied, prête à l’emploi dès la sortie de l’emballage
Procédé HOB amélioré avec protection frontale IP65
Fréquence de rafraîchissement de 3 840 Hz et contraste de 5 000:1
Affichage sur une, trois ou quatre faces
Diffusion sans fil depuis l’application mobile ou un PC
Modules magnétiques à maintenance frontale
Logo, couleur du boîtier et style du socle personnalisables

Envoyez une demande de partenariat

Caractéristiques+

Présentation du X1

Un terminal d’affichage LED intégré sur pied, qui associe des modules LED à faible pas de pixel à un boîtier métallique compact.
Aucune structure métallique à monter sur site : déballez-le, installez-le et branchez-le pour le mettre en service.
Conçu pour les showrooms de marque, les commerces et les espaces artistiques.

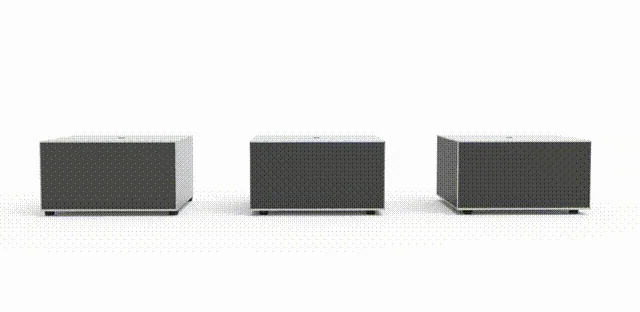

Structure intégrée sur pied : prête à l’emploi dès la sortie de l’emballage, sans travaux de montage sur site

Caisson en tôle peinte avec socle et pieds intégrés.
Poids : S : 6,5 kg / M : 23,7 kg / L : 30,8 kg. Une seule personne peut ainsi le déplacer et le positionner facilement.
Entrée large plage 100-240 V CA : il suffit de le mettre sous tension, sans soudure de structure métallique ni mise en service sur site.

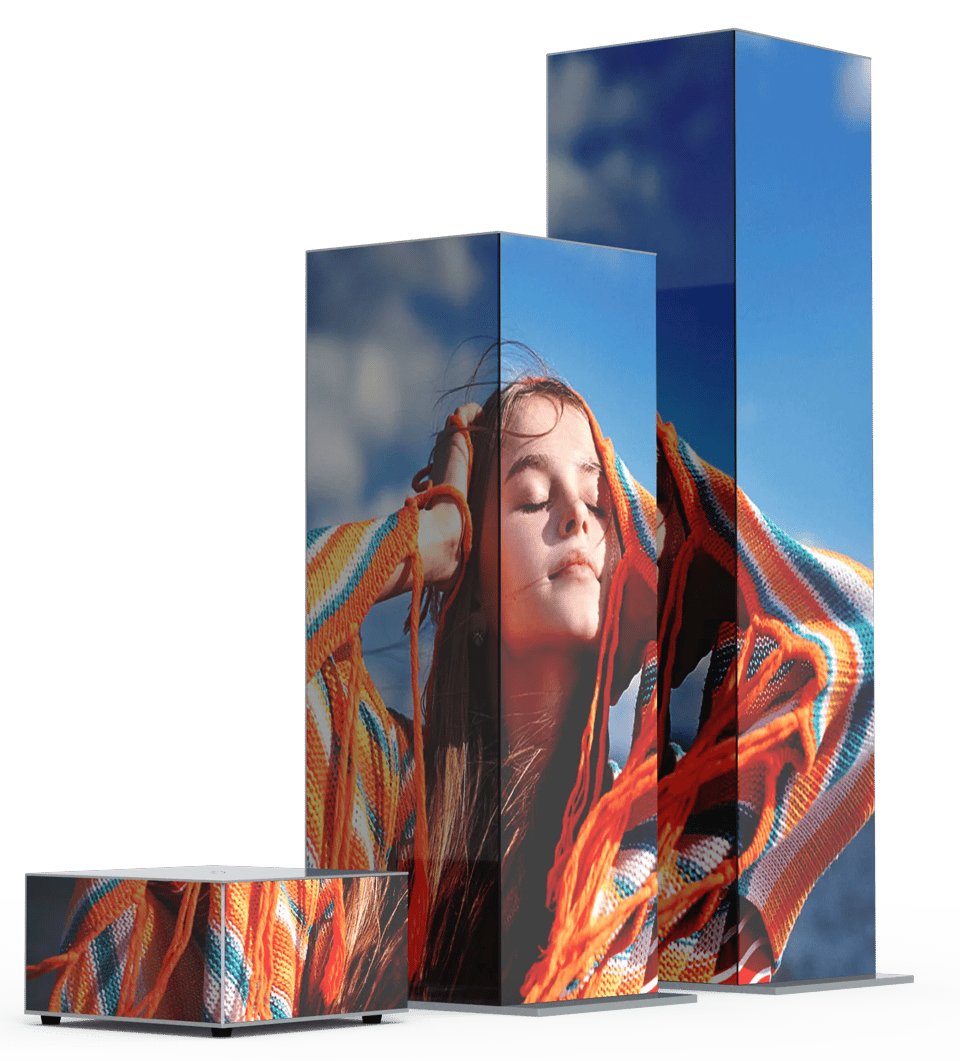

Des configurations modulables et un affichage multiface, adaptés à chaque espace

Personnalisez la hauteur des écrans et synchronisez la lecture sur plusieurs écrans pour créer une composition artistique à niveaux variés.

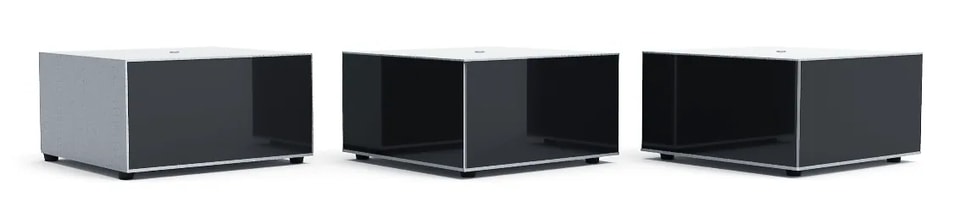

Affichage sur une, trois ou quatre faces : la forme cubique offre une visibilité dans plusieurs directions à la fois.

Image haute définition d’une grande finesse

Procédé HOB amélioré avec protection frontale IP65, pour un affichage haute définition sans reflets.
Contraste de 5000:1, niveaux de gris de 13 à 14 bits et décodage matériel 4K@60Hz.
Uniformité de luminosité de 98 % ; température de couleur réglable de 2000 à 9500 K.

P1.25-4

Pas de pixel fin, sans effet de grain même à courte distance.

3 840 Hz

Fréquence de rafraîchissement élevée, sans scintillement à la caméra.

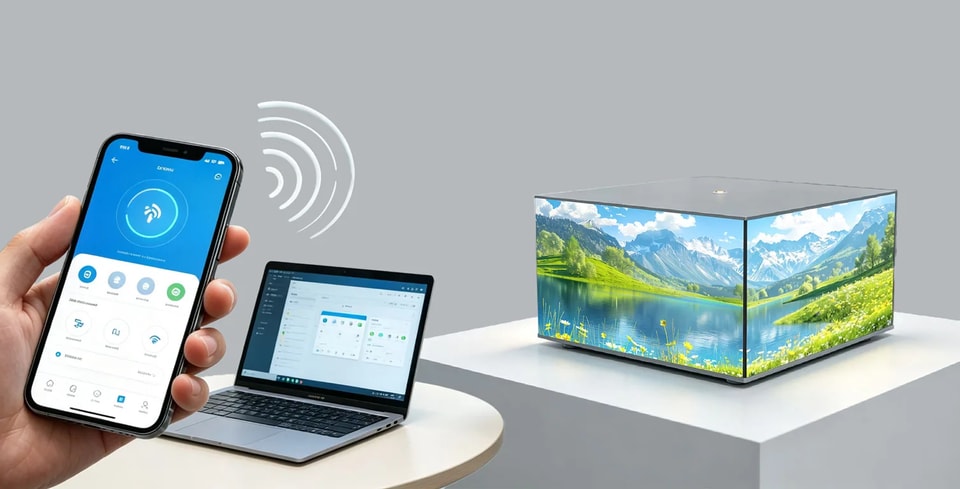

Gestion intelligente des contenus : publiez en un clic depuis votre téléphone, sans ordinateur.

Boîtier de lecture quadricœur ARM A55 avec connexion Wi-Fi directe : envoyez vos contenus sans fil depuis l’application mobile ou un PC.
Passez en un clic du mode synchrone au mode asynchrone.
Point d’accès Wi-Fi intégré pour une connexion directe au téléphone ; module 4G externe en option pour la publication à distance.

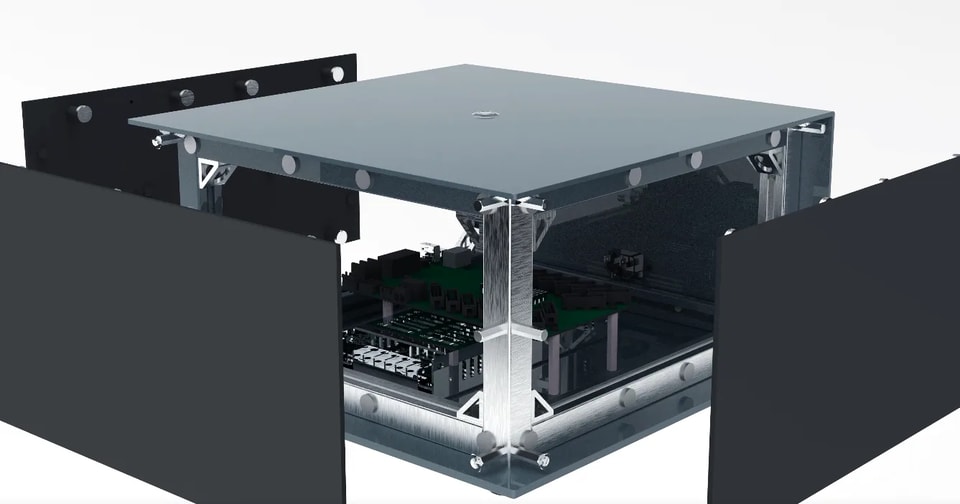

Maintenance par l’avant et finition minimaliste

Les modules LED à maintenance frontale se détachent par aimantation depuis l’avant. Une seule personne peut les remplacer sans déplacer l’appareil.
Boîtier métallique étroit, avec cadre métallique de 5 mm peint au four et cadre en profilé d’aluminium.
Protection frontale IP65 et esthétique industrielle adoucie, en harmonie avec les espaces modernes.
Le X1-S ne mesure que 182,5 mm de haut et pèse 6,5 kg. Sa carte HUB 2-en-1 intégrée lui confère une structure compacte.

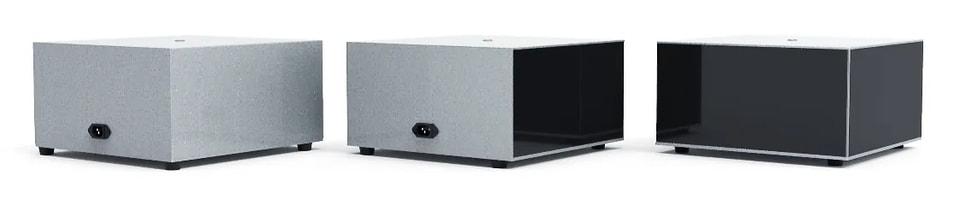

Détails : bouton d’alimentation, conception monobloc, cadre ultra-fin.

Personnalisation adaptée à votre marque

Conception personnalisée du logo de marque
Couleur du boîtier personnalisée
Châssis d’écran hautement personnalisable
Style de socle personnalisé
Affichage sur une, trois ou quatre faces : le cube peut devenir un point focal visuel à 360° dans l’espace.

Applications

Écran publicitaire intérieur à petit pas de pixel.

Showrooms de marque : des compositions étagées et décalées créent une entrée immersive aux couleurs de la marque.
Magasins : remplacez les caissons lumineux statiques par des vitrines dynamiques et des dispositifs d’orientation à l’entrée.
Salons et halls d’accueil : installation immédiate, prête à l’emploi.
Stands, espaces d’accueil d’entreprise et lieux dédiés à l’art : les cubes à trois ou quatre faces deviennent des œuvres d’art numériques.

Caractéristiques techniques+

Caractéristiques techniques

Spécifications techniques

Spécifications principales

Dimensions	S 326 × 330,5 × 182,5 mm · M 326 × 450 × 974,5 mm · L 326 × 450 × 1294,5 mm
Pas de pixel — HOB	1,25 / 1,538 / 1,86 / 2 / 2,5 / 3,076 / 4 mm
Luminosité	≥ 500 nits
Fréquence de rafraîchissement	3840 Hz
Poids	S 6,5 kg · M 23,7 kg · L 30,8 kg

Performances d’affichage

Luminosité	≥ 500 nits (HOB)
Rapport de contraste	5000:1
Niveaux de gris	13–14 bits
Fréquence de rafraîchissement	3 840 Hz
Fréquence d’images	50–60 Hz
Angle de vision	160° / 160°
Indice de protection	Protection frontale IP65
Maintenance	Maintenance par l’avant

Caisson et module

X1-S (de bureau) — dimensions	326 × 330,5 × 182,5 mm
X1-S (de bureau) — poids	6,5 ± 0,3 kg
X1-M (vertical moyen) — dimensions	326 × 450 × 974,5 mm
X1-M (vertical moyen) — poids	23,7±0,5 kg
X1-L (grand format vertical) — dimensions	326×450×1294,5 mm
X1-L (grand format vertical) — poids	30,8±0,5 kg

Caractéristiques du X1-S (de bureau)

Paramètre	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
Configuration des pixels	HOB 1010	HOB 1212	HOB 1515	HOB 1515	HOB 2121	HOB 2121	HOB 2121
Luminosité (cd/m²)	≥500	≥500	≥500	≥500	≥500	≥500	≥500
Niveaux de gris (bits)	13-14	13-14	13-14	13-14	13-14	13-14	13-14
Fréquence de rafraîchissement (Hz)	3840	3840	3840	3840	3840	3840	3840
Fréquence d’images (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Mode de commande	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant
Angle de vision (V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
Température de couleur (K)	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
Uniformité de la luminosité et de la chromaticité	98%	98%	98%	98%	98%	98%	98%
Rapport de contraste	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
Dimensions du module (mm)	320×160	320×160	320×160	320×160	320×160	320×160	320×160
Résolution du module (L×H)	256×128	208×104	172×86	160×80	128×64	104×52	80×40
Densité de pixels (points/m²)	640000	422500	288906	250000	160000	105625	62500
Poids du module (kg)	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05
Modules par caisson (L × H)	3×1	3×1	3×1	3×1	3×1	3×1	3×1
Résolution du caisson (L × H)	256×128×3	208×104×3	172×86×3	160×80×3	128×64×3	104×52×3	80×40×3
Dimensions du caisson (mm)	326×330,5×182,5	326×330,5×182,5	326×330,5×182,5	326×330,5×182,5	326×330,5×182,5	326×330,5×182,5	326×330,5×182,5
Poids du caisson (kg)	6,5±0,3	6,5±0,3	6,5±0,3	6,5±0,3	6,5±0,3	6,5±0,3	6,5±0,3
Maintenance	Avant	Avant	Avant	Avant	Avant	Avant	Avant
Matériau du caisson	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle
Indice de protection	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)
Tension d’entrée	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Puissance moyenne (W/m²)	≤110	≤110	≤110	≤110	≤100	≤100	≤100
Puissance maximale (W/m²)	≤320	≤320	≤320	≤320	≤300	≤300	≤300
Installation	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol
Température de fonctionnement	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C
Température de stockage	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C
Humidité de fonctionnement	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR
Humidité de stockage	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR
Processeur	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4
RAM	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go
Stockage (ROM)	32 Go	32 Go	32 Go	32 Go	32 Go	32 Go	32 Go

Caractéristiques du X1-M (format vertical moyen)

Paramètre	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
Configuration des pixels	HOB 1010	HOB 1212	HOB 1515	HOB 1515	HOB 2121	HOB 2121	HOB 2121
Luminosité (cd/m²)	≥500	≥500	≥500	≥500	≥500	≥500	≥500
Niveaux de gris (bits)	13-14	13-14	13-14	13-14	13-14	13-14	13-14
Fréquence de rafraîchissement (Hz)	3840	3840	3840	3840	3840	3840	3840
Fréquence d’images (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Mode de commande	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant
Angle de vision (V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
Température de couleur (K)	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
Uniformité de la luminosité et de la chromaticité	98%	98%	98%	98%	98%	98%	98%
Rapport de contraste	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
Dimensions du module (mm)	320×160	320×160	320×160	320×160	320×160	320×160	320×160
Résolution du module (L×H)	256×128	208×104	172×86	160×80	128×64	104×52	80×40
Densité de pixels (points/m²)	640000	422500	288906	250000	160000	105625	62500
Poids du module (kg)	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05
Modules par caisson (L × H)	3×6	3×6	3×6	3×6	3×6	3×6	3×6
Résolution du caisson (L × H)	256×768×3	208×624×3	172×516×3	160×480×3	128×384×3	104×312×3	80×240×3
Dimensions du caisson (mm)	326×450×974,5	326×450×974,5	326×450×974,5	326×450×974,5	326×450×974,5	326×450×974,5	326×450×974,5
Poids du caisson (kg)	23,7±0,5	23,7±0,5	23,7±0,5	23,7±0,5	23,7±0,5	23,7±0,5	23,7±0,5
Maintenance	Avant	Avant	Avant	Avant	Avant	Avant	Avant
Matériau du caisson	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle
Indice de protection	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)
Tension d’entrée	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Puissance moyenne (W/m²)	≤110	≤110	≤110	≤110	≤100	≤100	≤100
Puissance maximale (W/m²)	≤320	≤320	≤320	≤320	≤300	≤300	≤300
Installation	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol
Température de fonctionnement	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C
Température de stockage	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C
Humidité de fonctionnement	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR
Humidité de stockage	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR
Processeur	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4
RAM	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go
Stockage (ROM)	32 Go	32 Go	32 Go	32 Go	32 Go	32 Go	32 Go

Caractéristiques du X1-L (grand format vertical)

Paramètre	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
Configuration des pixels	HOB 1010	HOB 1212	HOB 1515	HOB 1515	HOB 2121	HOB 2121	HOB 2121
Luminosité (cd/m²)	≥500	≥500	≥500	≥500	≥500	≥500	≥500
Niveaux de gris (bits)	13-14	13-14	13-14	13-14	13-14	13-14	13-14
Fréquence de rafraîchissement (Hz)	3840	3840	3840	3840	3840	3840	3840
Fréquence d’images (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Mode de commande	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant	Courant constant
Angle de vision (V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
Température de couleur (K)	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
Uniformité de la luminosité et de la chromaticité	98%	98%	98%	98%	98%	98%	98%
Rapport de contraste	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
Dimensions du module (mm)	320×160	320×160	320×160	320×160	320×160	320×160	320×160
Résolution du module (L×H)	256×128	208×104	172×86	160×80	128×64	104×52	80×40
Densité de pixels (points/m²)	640000	422500	288906	250000	160000	105625	62500
Poids du module (kg)	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05	0,42±0,05
Modules par caisson (L × H)	3×8	3×8	3×8	3×8	3×8	3×8	3×8
Résolution du caisson (L × H)	256×1024×3	208×832×3	172×688×3	160×640×3	128×512×3	104×416×3	80×320×3
Dimensions du caisson (mm)	326×450×1294,5	326×450×1294,5	326×450×1294,5	326×450×1294,5	326×450×1294,5	326×450×1294,5	326×450×1294,5
Poids du caisson (kg)	30,8±0,5	30,8±0,5	30,8±0,5	30,8±0,5	30,8±0,5	30,8±0,5	30,8±0,5
Maintenance	Avant	Avant	Avant	Avant	Avant	Avant	Avant
Matériau du caisson	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle	Profilé en aluminium / tôle
Indice de protection	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)	IP65 (face avant)
Tension d’entrée	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Puissance moyenne (W/m²)	≤110	≤110	≤110	≤110	≤100	≤100	≤100
Puissance maximale (W/m²)	≤320	≤320	≤320	≤320	≤300	≤300	≤300
Installation	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol	Pied de sol
Température de fonctionnement	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C	-10 °C à +40 °C
Température de stockage	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C	-20 °C à +55 °C
Humidité de fonctionnement	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR
Humidité de stockage	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR
Processeur	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4	ARM A55 × 4
RAM	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go	1 Go / 2 Go
Stockage (ROM)	32 Go	32 Go	32 Go	32 Go	32 Go	32 Go	32 Go

Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.

Livraison+

Livraison et service

De la commande à l’installation

Délai de livraison standard: 1 000 m² livrés en 30 jours
Garantie: Garantie standard d’un an
Certifications: CCC, CE
Emballage: Modules emballés en cartons, 48 par carton
Installation: Montage au sol

Personnalisation+

Modules LED finis dans l’atelier de vieillissement de GKC

Marque blanche

Personnalisez votre solution pour votre marché

Votre logo sur les caissons, l’interface logicielle, les cartons et les manuels
Tension, prises et certifications adaptées à votre marché local
Pas de pixel, dimensions des caissons et indice de protection IP adaptés à vos projets
Conception adaptée aux climats chauds, humides et aux brouillards salins

Chaque devis est établi en fonction de votre projet.

Envoyez une demande de partenariat

Devenir partenaire de marque

Chaque gamme permet de créer votre marque en marque blanche.

Présentez-nous votre marché et vos projets cibles : nous sélectionnerons les gammes de produits adaptées, organiserons les certifications requises et établirons des devis sur mesure.

Devenez partenaire de marque Réserver une visite de l’usine

Écran publicitaire LED vertical X1

Téléchargements

Écran publicitaire LED vertical X1

Présentation du X1

Structure intégrée sur pied : prête à l’emploi dès la sortie de l’emballage, sans travaux de montage sur site

Des configurations modulables et un affichage multiface, adaptés à chaque espace

Image haute définition d’une grande finesse

P1.25-4

3 840 Hz

Gestion intelligente des contenus : publiez en un clic depuis votre téléphone, sans ordinateur.

Maintenance par l’avant et finition minimaliste

Personnalisation adaptée à votre marque

Applications

Spécifications techniques

Spécifications principales

Performances d’affichage

Caisson et module

Caractéristiques du X1-S (de bureau)

Caractéristiques du X1-M (format vertical moyen)

Caractéristiques du X1-L (grand format vertical)

De la commande à l’installation

Personnalisez votre solution pour votre marché

Gammes associées

Chaque gamme permet de créer votre marque en marque blanche.
