Écran LED transparent holographique H1
Écran LED holographique transparent de 1 199,2 × 500 × 5 mm, avec un pas de pixel de 3,9 / 6,25 / 10 mm. Léger et sans structure en acier, il laisse passer la lumière naturelle à travers le vitrage.
E-mail :support@gkc-led.com
Téléphone :+86 177 0588 5572
Présentation générale
Caractéristiques
Caractéristiques techniques
Livraison
Personnalisation
Présentation générale
Présentation générale
Écran LED transparent holographique H1
Le H1 transforme vitrines, façades vitrées et showrooms en écrans dont les images semblent flotter dans l’air. Son panneau ultra-fin et transparent laisse passer la lumière du jour, s’installe sans structure en acier et peut être découpé sur mesure, même dans des formes irrégulières.
- Léger et minimaliste
- Image HD éclatante avec effet 3D flottant
- Maintenance facile — installation par une seule personne
- Économe en énergie et à faible consommation
- Sans structure métallique

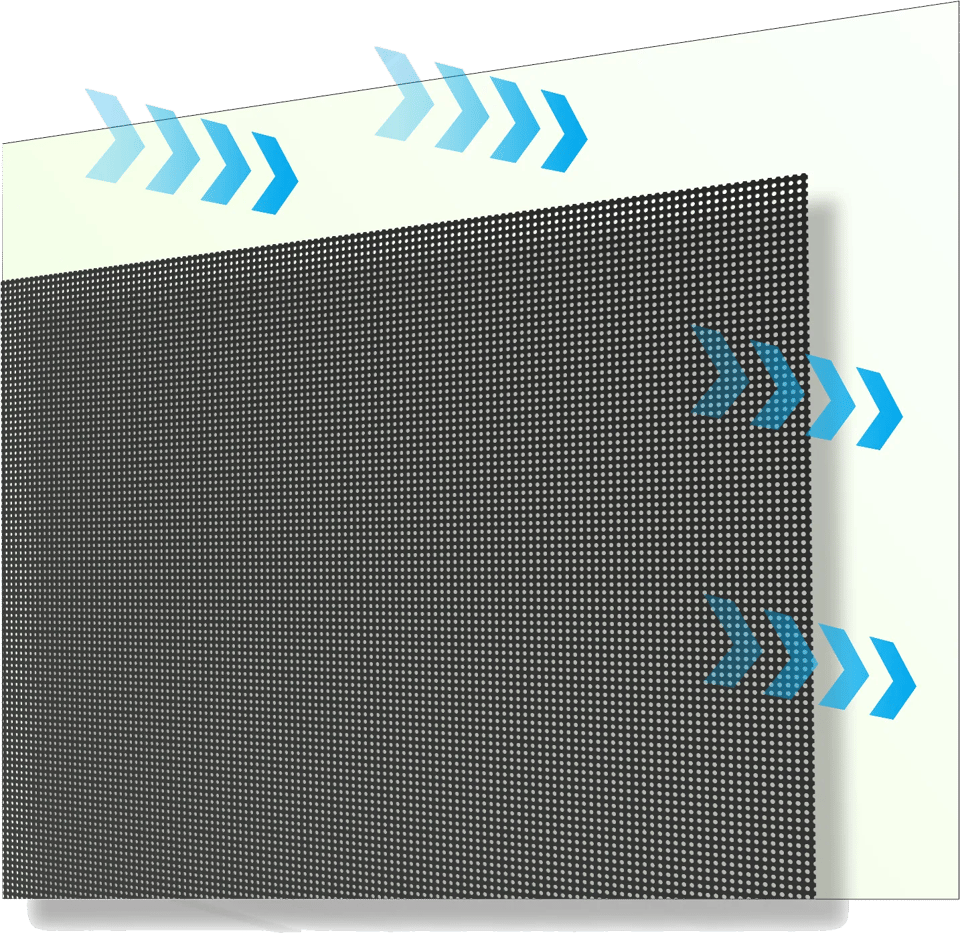

- La transparence préserve la lumière naturelle
- Formes irrégulières personnalisables
Caractéristiques
Écran totalement transparent et invisible
- Son design transparent et sans bordure offre une expérience visuelle plus immersive.
- Les grands écrans s’assemblent sans raccord visible pour une image continue et homogène.
- Aucune diffusion lumineuse visible à l’arrière de l’écran, pour limiter les distractions visuelles.

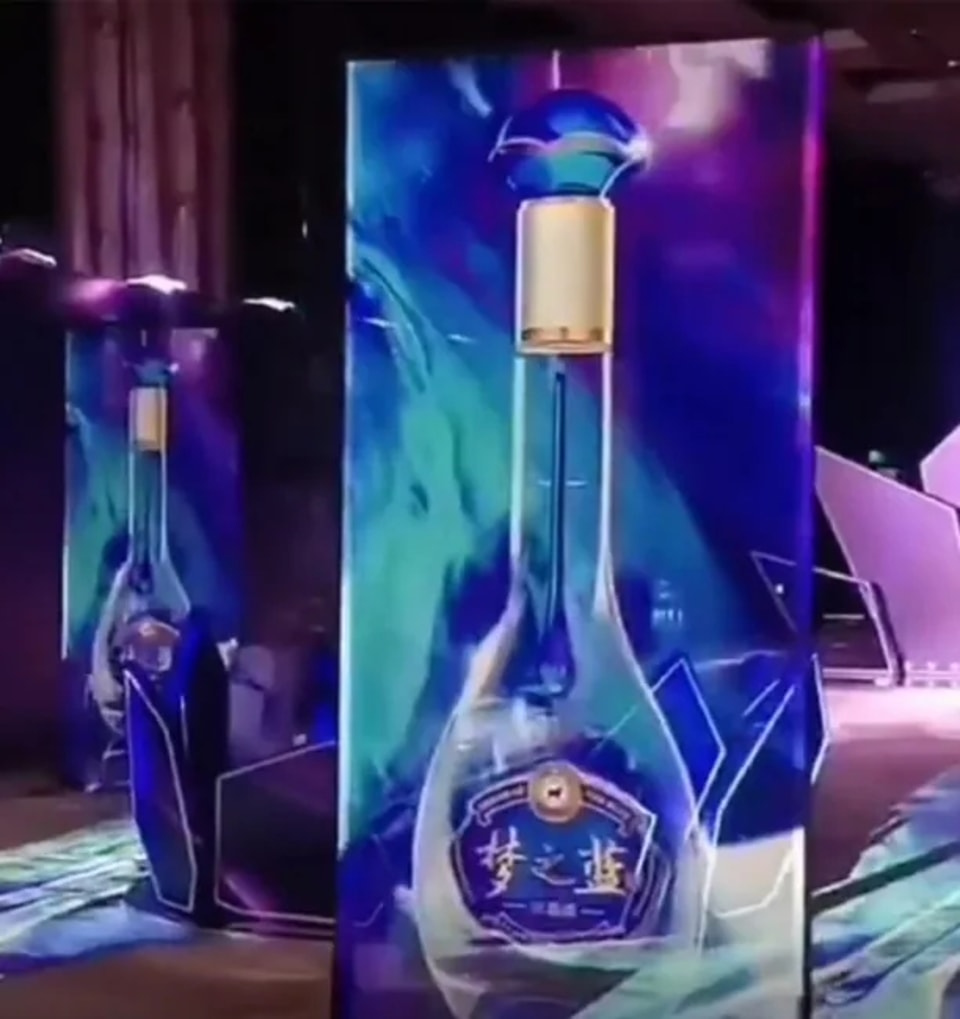

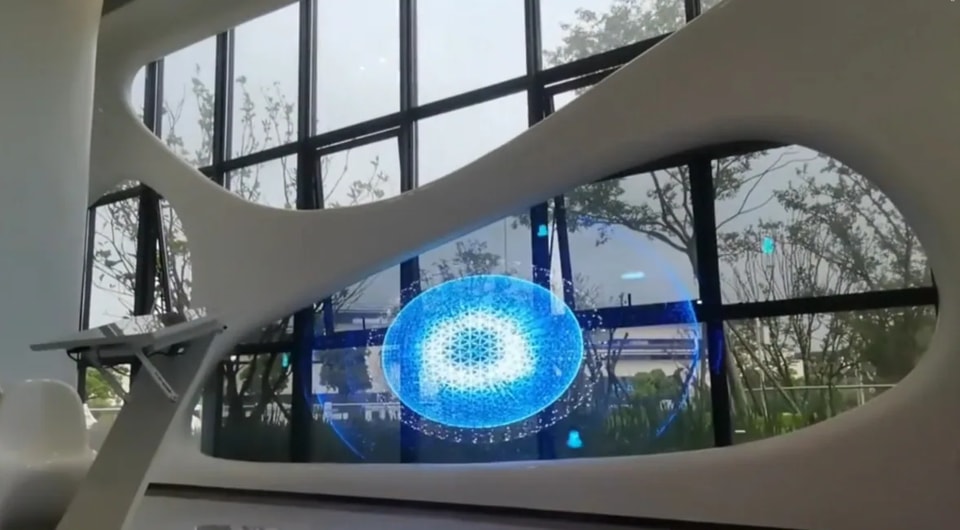

Image holographique 3D en lévitation
- Les images semblent flotter dans les airs, révélant la profondeur et le relief des objets.
- Les spectateurs profitent d’un rendu réaliste, comme si l’objet flottait dans l’espace.
Haute luminosité et contraste élevé
- Rapport de contraste jusqu’à 8 000:1
- Luminosité maximale jusqu’à 3 000 cd/m²
- Un écran transparent et lumineux aux couleurs éclatantes
Un écran transparent d’excellente qualité
- Un pas de pixel régulier garantit une image haute définition.
- Le balayage statique et les cartes de pilotage combinées optimisent les performances d’affichage.
- Niveaux de gris 16 bits pour un rendu des couleurs plus subtil.
Flexible, avec une installation et une maintenance simplifiées

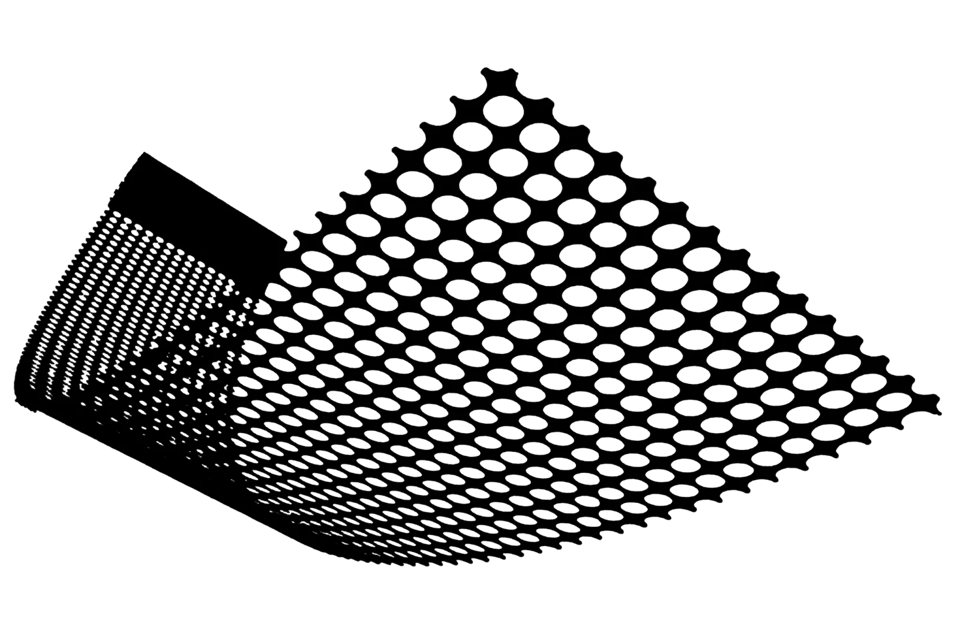

Flexible
Le module standard est flexible et facile à installer. Il est idéal pour les vitrages incurvés et les écrans aux formes irrégulières.
Installation et maintenance simplifiées
Le produit modulaire s’installe directement devant ou derrière une vitre, sans modifier la structure du bâtiment ni réduire la lumière naturelle à l’intérieur.

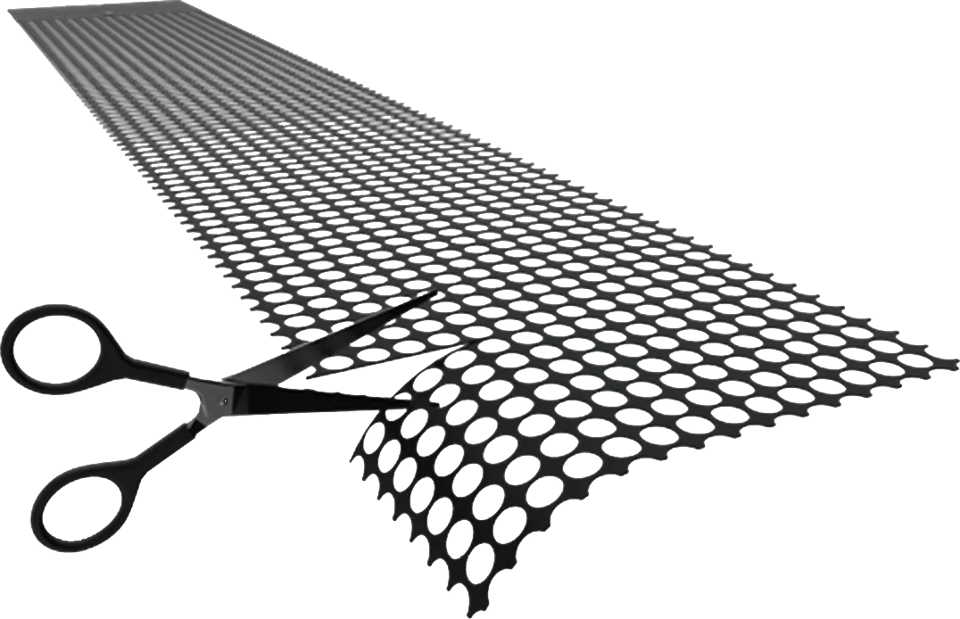

Écran holographique invisible, aux formes irrégulières personnalisables
- Matériaux ultra-haute définition, ultrafins, très transparents et résistants aux températures élevées.
- La conception optimisée de la carte LED offre un taux de transparence pouvant atteindre 80 %.
- L’installation sans cadre permet un assemblage horizontal et vertical, pour un écran pouvant atteindre 2,4 m de haut ou de large.
- Particulièrement adapté aux vitrines et aux façades rideaux vitrées.

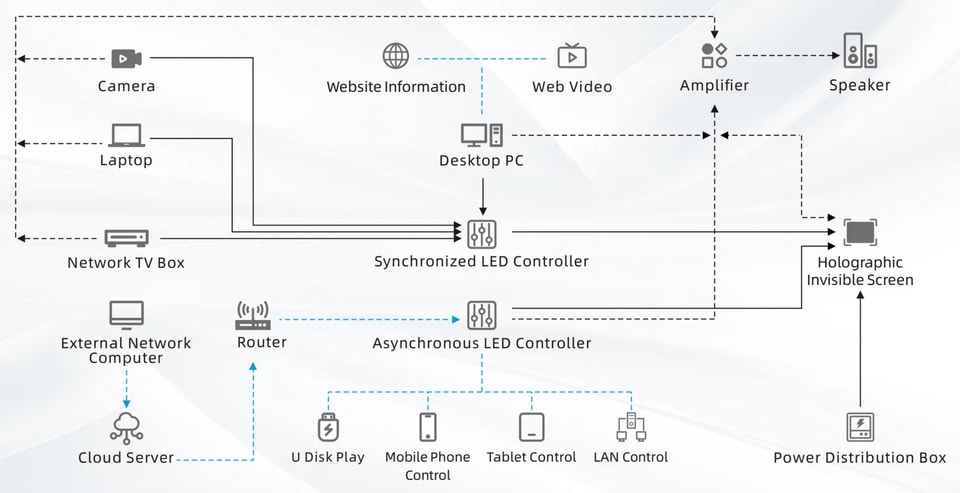

Architecture du système
- Les modes de contrôle synchrone et asynchrone peuvent être sélectionnés séparément ou combinés.
- Contrôleur LED synchrone : entrées depuis une caméra, un ordinateur portable, un boîtier TV connecté ou un ordinateur de bureau.
- Contrôleur LED asynchrone : lecture depuis une clé USB et commande via mobile, tablette ou réseau local ; diffusion sur le cloud en option via un routeur.
- Amplificateur et haut-parleur disponibles en option pour le son.

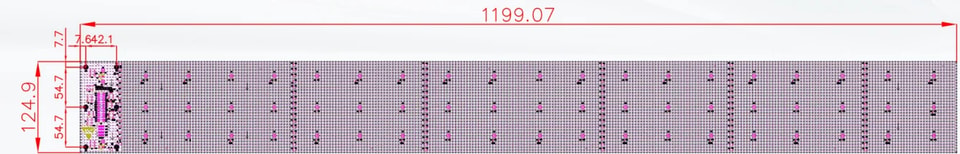

Deux types de modules
Pilotage intégré

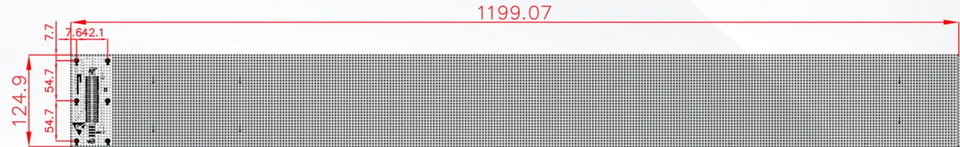

LED et circuit de pilotage réunis dans un même module. Dimensions : 1 199,07 × 124,9 mm.
Pilotage séparé
LED et circuit de pilotage séparés. Dimensions du module : 1 199,07 × 124,9 mm, 307 × 32 pixels.

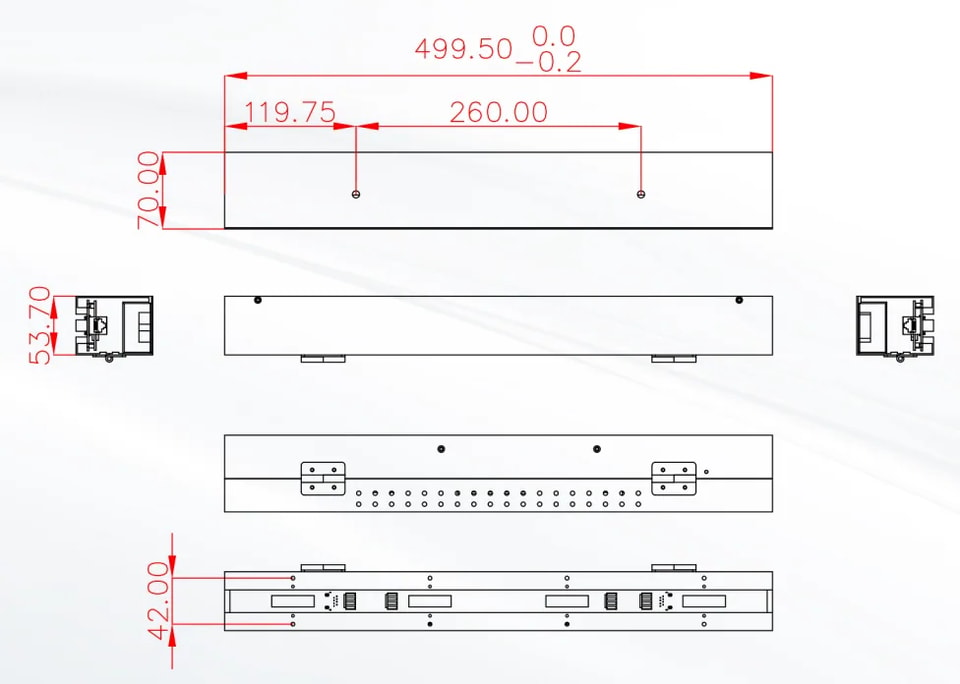

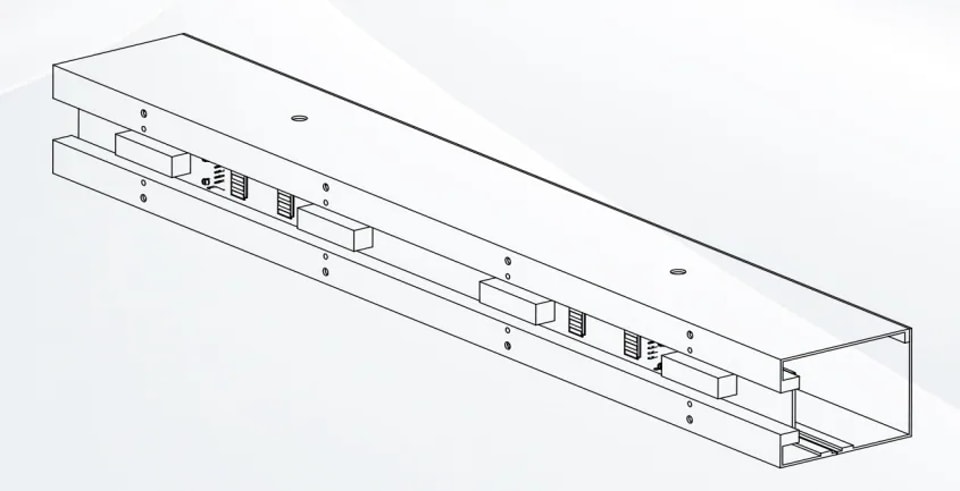

Installation du boîtier d’alimentation
- Les trous de fixation pour l’installation se trouvent à l’intérieur du boîtier d’alimentation.
- Ouvrez le couvercle du boîtier d’alimentation lors de son installation ou de son déplacement.

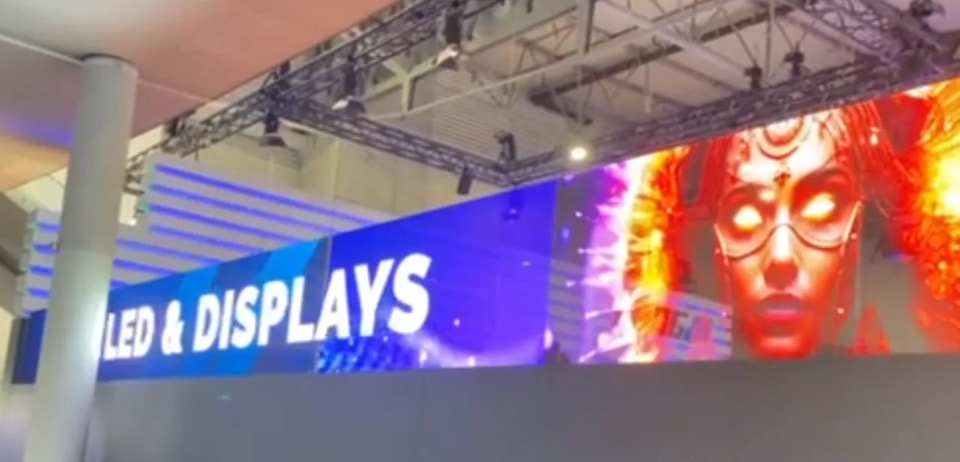

Applications
Écran LED transparent haute définition, au design fin et léger, offrant une grande transparence, une maintenance facile et une faible consommation d’énergie.
- Complexes commerciaux, atriums et ascenseurs panoramiques
- Murs-rideaux vitrés, garde-corps en verre et vitrines
- Réseaux de magasins : salons de thé et restaurants, boulangeries, boutiques de chaussures, de vêtements et de bijoux
- Magasins d’expérience 3C et publicité dans les agences bancaires
Caractéristiques techniques
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du panneau | 1199,2 × 500 × 5 mm (77 mm au niveau de l’alimentation) |
| Pas de pixel | 3,9 / 6,25 / 10 mm |
| Luminosité | ≥1200 cd (pilotage séparé) / ≥2000–3000 cd (pilotage intégré) |
| Rapport de contraste | 8000:1 |
| Fréquence de rafraîchissement | ≥2880 Hz / ≥3840 Hz |
| Niveaux de gris | 16 bits |
| Angle de vision | 140° ± 10° |
| Alimentation | CA 100–240 V (47–63 Hz) |
Performances d’affichage
| Luminosité | ≥2000 / ≥3000 cd/m² (pilotage intégré) ; ≥1200 cd/m² (pilotage séparé) |
| Rapport de contraste | 8000:1 |
| Fréquence de rafraîchissement | ≥3840 Hz (pilotage intégré) ; ≥2880 Hz (pilotage séparé) |
| Niveaux de gris | 16 bits |
| Alimentation | CA 100–240 V (47–63 Hz) |
| Angle de vision | 140° ± 10° |
Caisson et module
| Dimensions (L × H × P) | 1199,2 × 500 × 77 mm |
| Épaisseur du panneau | 5 mm (77 mm au niveau de l’alimentation) |
| Poids | 3 ± 0,5 kg |
Caractéristiques de la série H1
| Paramètre | P3.9 (pilotage intégré) | P6.25 (pilotage intégré) | P10 (pilotage intégré) | P3.9 (pilotage séparé) |
|---|---|---|---|---|
| Configuration des pixels | SMD1717 | SMD2121 | SMD2121 | SMD1415 |
| Pas de pixel (mm) | 3,90625 / 3,90625 | 6,25 / 6,25 | 10 / 10 | 3,90625 / 3,90625 |
| Résolution du module (L×H) | 307 × 32 | 192 × 20 | 120 × 10 | 307 × 32 |
| Dimensions du module (L × H, mm) | 1199,2×125 | 1200×125 | 1200×100 | 1199,2×125 |
| Modules par caisson (L × H) | 1×4 | 1×4 | 1×5 | 1×4 |
| Résolution du caisson (L × H) | 307×128 | 192×80 | 120×50 | 307×128 |
| Dimensions de l’écran (L×H×P, mm) | 1199,2×500×5 (alimentation 77) | 1199,2×500×5 (alimentation 77) | 1200×500×5 (alimentation 77) | 1199,2×500×5 (alimentation 77) |
| Surface du panneau (m²) | 0.5996 | 0.6 | 0.6 | 0.5996 |
| Densité de pixels (points/m²) | 65,536 | 25,600 | 10,000 | 65,536 |
| Luminosité après équilibrage des blancs (cd/m²) | ≥2000 | ≥3000 | ≥3000 | ≥1200 |
| Angle de vision horizontal | 140±10° | 140±10° | 140±10° | 140±10° |
| Angle de vision vertical | 140±10° | 140±10° | 140±10° | 140±10° |
| Transparence | ≥30% | ≥55% | ≥64% | ≥30% |
| Uniformité de luminance | ≥99% | ≥99% | ≥99% | ≥99% |
| Puissance consommée maximale (W/m²) | 680 | 680 | 680 | 680 |
| Consommation électrique moyenne (W/m²) | 260 | 220 | 220 | 220 |
| Alimentation | CA 100–240 V (47–63 Hz) | CA 100–240 V (47–63 Hz) | CA 100–240 V (47–63 Hz) | CA 100–240 V (47–63 Hz) |
| Fréquence de rafraîchissement (Hz) | ≥3840 | ≥3840 | ≥3840 | ≥2880 |
| Fréquence d’images (Hz) | 60 | 60 | 60 | 60 |
| Durée de vie (heures) | 100,000 | 100,000 | 100,000 | 100,000 |
| Température / humidité de fonctionnement | -10 °C~+40 °C / 10 % HR~65 % HR | -10 °C~+40 °C / 10 % HR~65 % HR | -10 °C~+40 °C / 10 % HR~65 % HR | -10 °C~+40 °C / 10 % HR~65 % HR |
| Température / humidité de stockage | -20 °C~+60 °C / 10 % HR~65 % HR | -20 °C~+60 °C / 10 % HR~65 % HR | -20 °C~+60 °C / 10 % HR~65 % HR | -20 °C~+60 °C / 10 % HR~65 % HR |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
Livraison
Livraison et service
De la commande à l’installation
- Délai de livraison standard
- 100 m² en 30 jours
- Garantie
- 2 ans (retour à l’usine pour réparation)
- Certifications
- 3C, CE
- Emballage
- En Chine : cartons et cadres en bois ; à l’international : cartons et caisses en bois
- Installation
- Montage ou suspension
Personnalisation
Marque blanche
Personnalisez votre solution pour votre marché
- Votre logo sur les caissons, l’interface logicielle, les cartons et les manuels
- Tension, prises et certifications adaptées à votre marché local
- Pas de pixel, dimensions des caissons et indice de protection IP adaptés à vos projets
- Conception adaptée aux climats chauds, humides et aux brouillards salins
Chaque devis est établi en fonction de votre projet.
Devenir partenaire de marque
Chaque gamme permet de créer votre marque en marque blanche.
Présentez-nous votre marché et vos projets cibles : nous sélectionnerons les gammes de produits adaptées, organiserons les certifications requises et établirons des devis sur mesure.
