Écran LED fixe d’intérieur F1 Max
Le F1 Max adopte une conception de modules sans fond à connexion rigide et deux formats de caissons assemblables, pour couvrir aussi bien les grands murs que les formes détaillées avec une seule plateforme. Les versions COB permettent d’obtenir les pas de pixel les plus fins avec le même caisson.
- Certifications CCC et CE

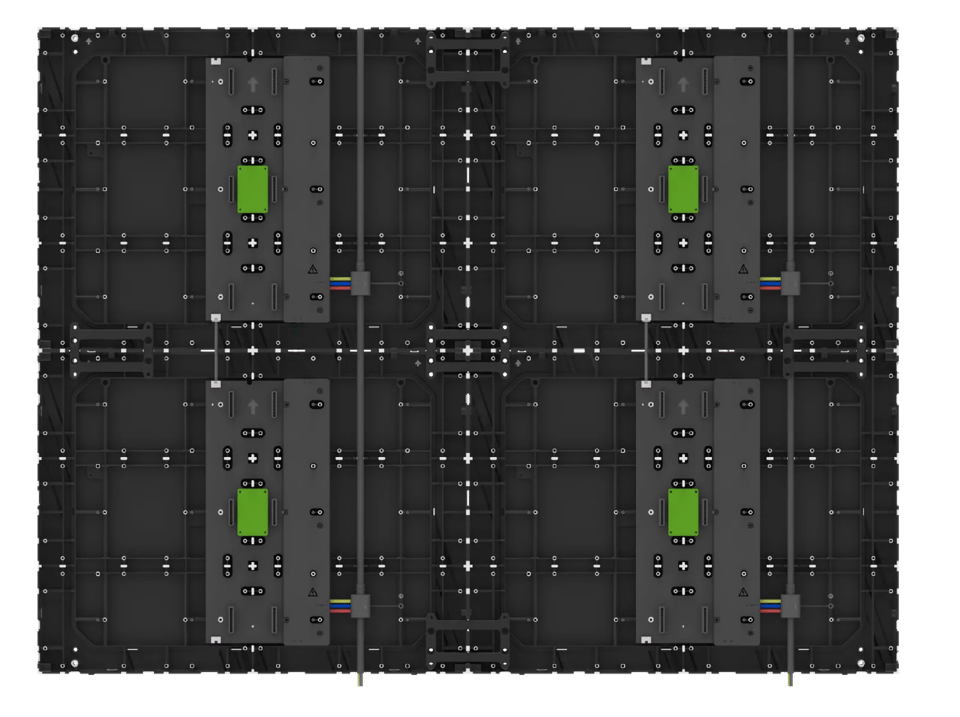

- Assemblage en deux formats
- Prise en charge des angles intérieurs de 30°
- Conception modulaire à liaison rigide sans fond
Caractéristiques
Versions à connexion rigide ou souple

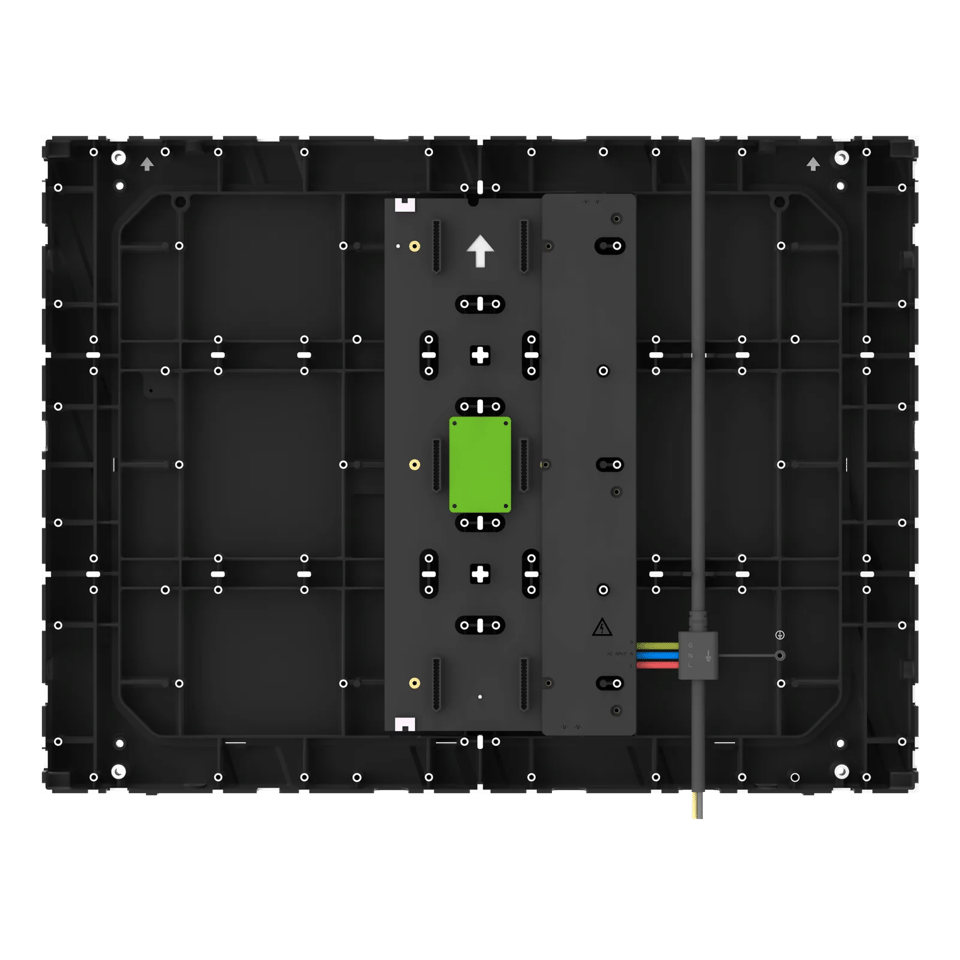

Version à connexion rigide (présentée ci-dessous)
Le HUB et l’alimentation sont intégrés et raccordés par une interface à connexion rigide. Compatible avec des modules 320 × 160 sans coque arrière.

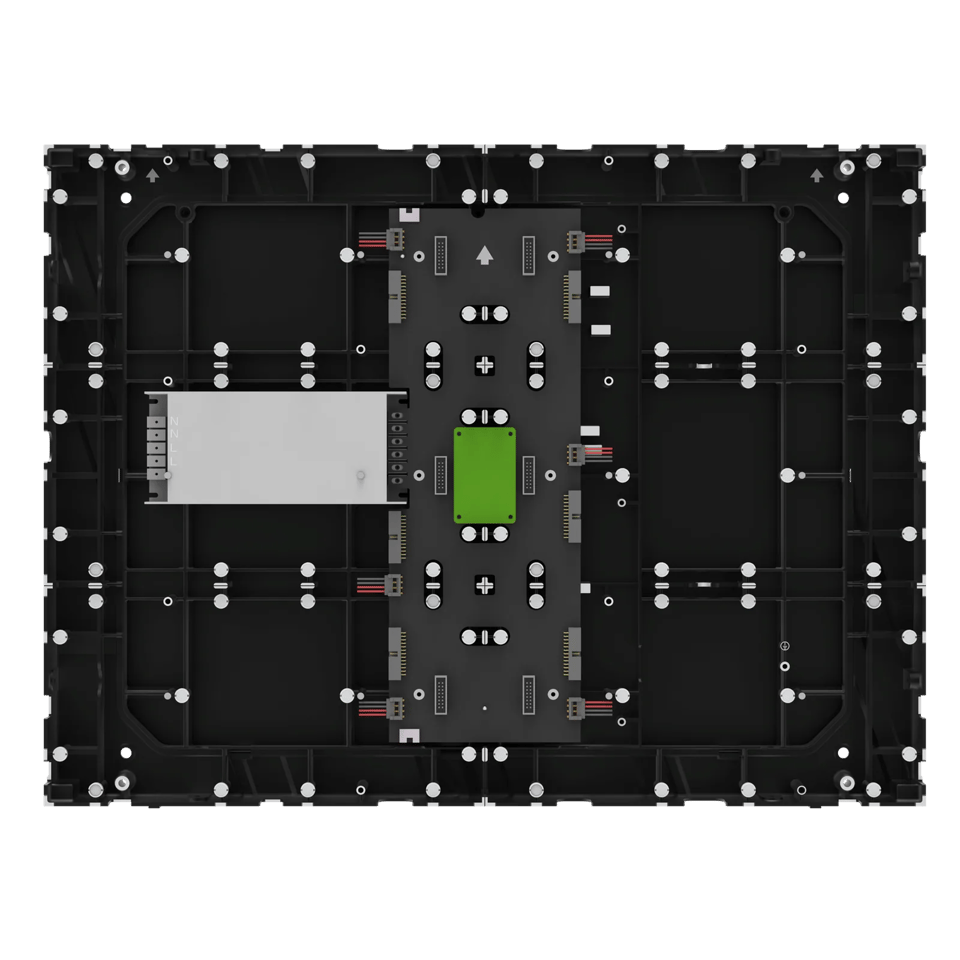

Version à connexion souple
Le HUB prend en charge les interfaces HUB75 et HUB320. Compatible avec les modules classiques 320 × 160 à connexion souple et coque arrière.
Caisson léger et fin
- Conception de modules 320 × 160 sans fond
- Seulement 2,5 mm d’épaisseur et 0,3 kg
- Épaisseur totale réduite de 30 % : seulement 42±0,6 mm
- Poids réduit de 10 % : chaque caisson ne pèse que 5,6 kg

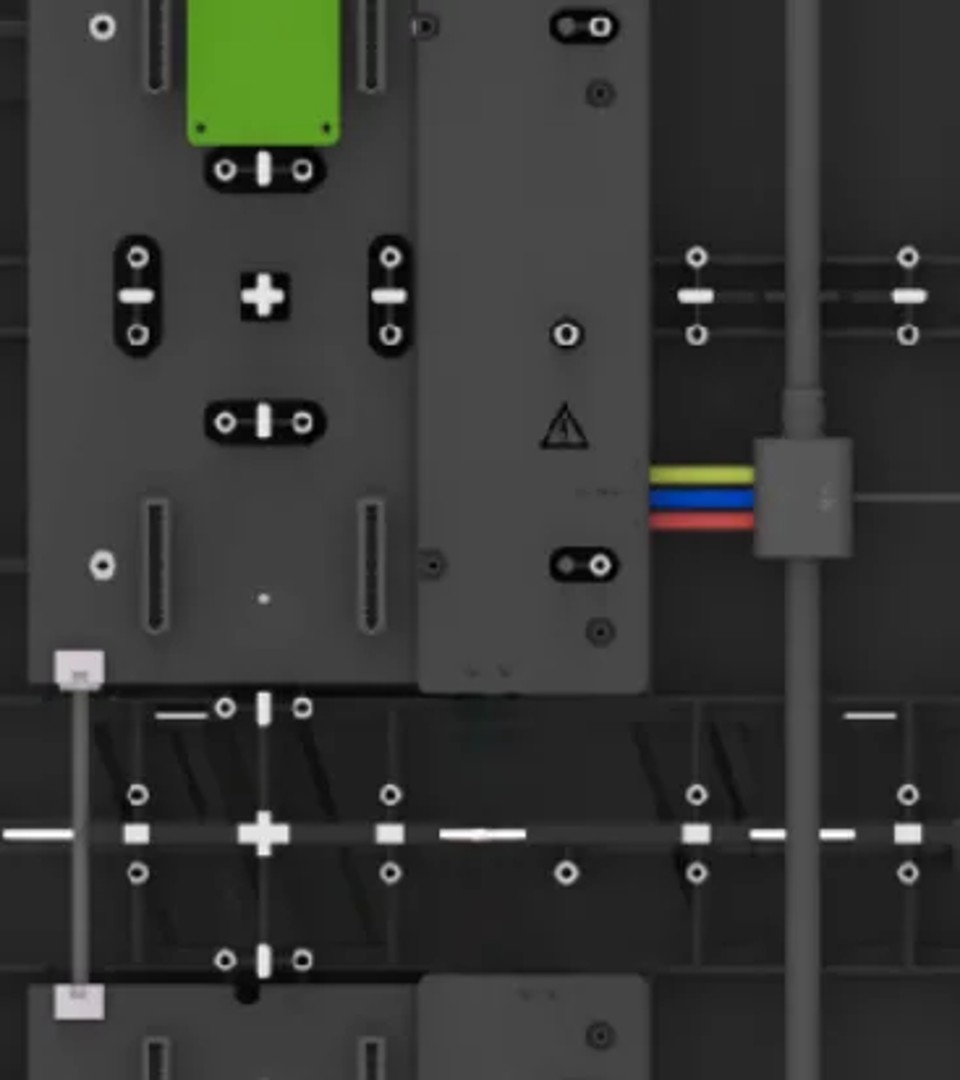

Intégration optimisée et maintenance facile
- La carte de contrôle 2-en-1 intègre le HUB et l’alimentation
- Stabilité accrue et maintenance simplifiée
Grande stabilité
- Modules flottants à connexion rigide pour une transmission stable du signal
- Tension nominale de 100 à 240 V pour une utilisation mondiale et une meilleure adaptabilité

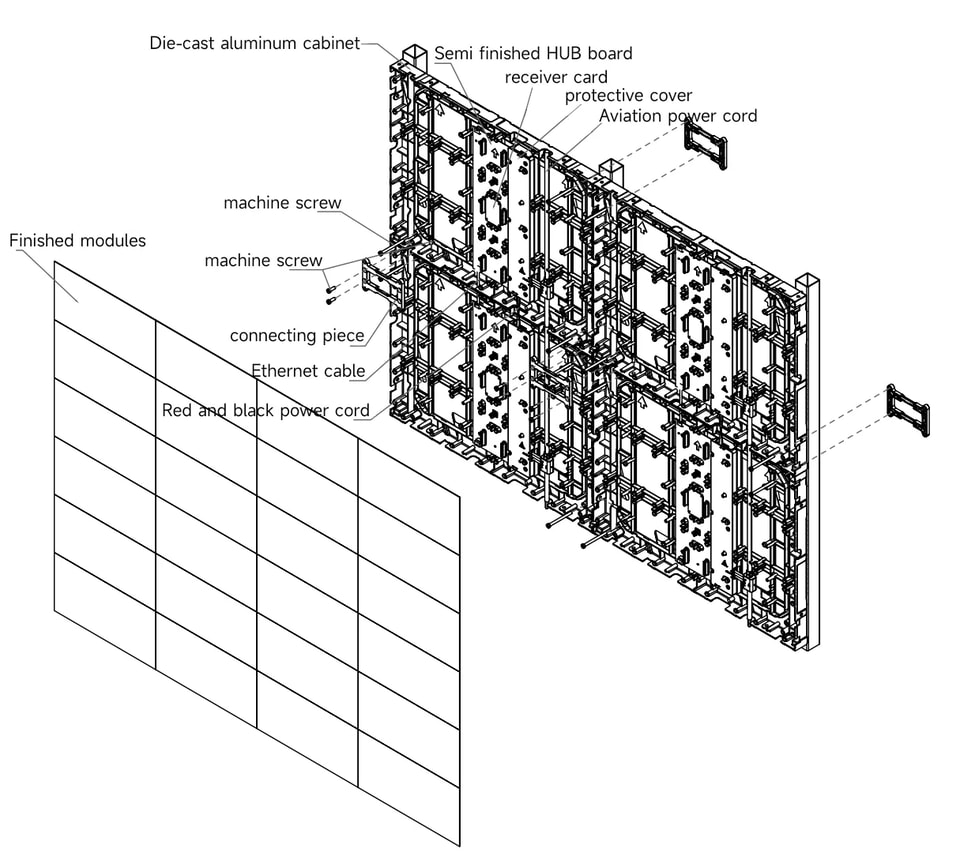

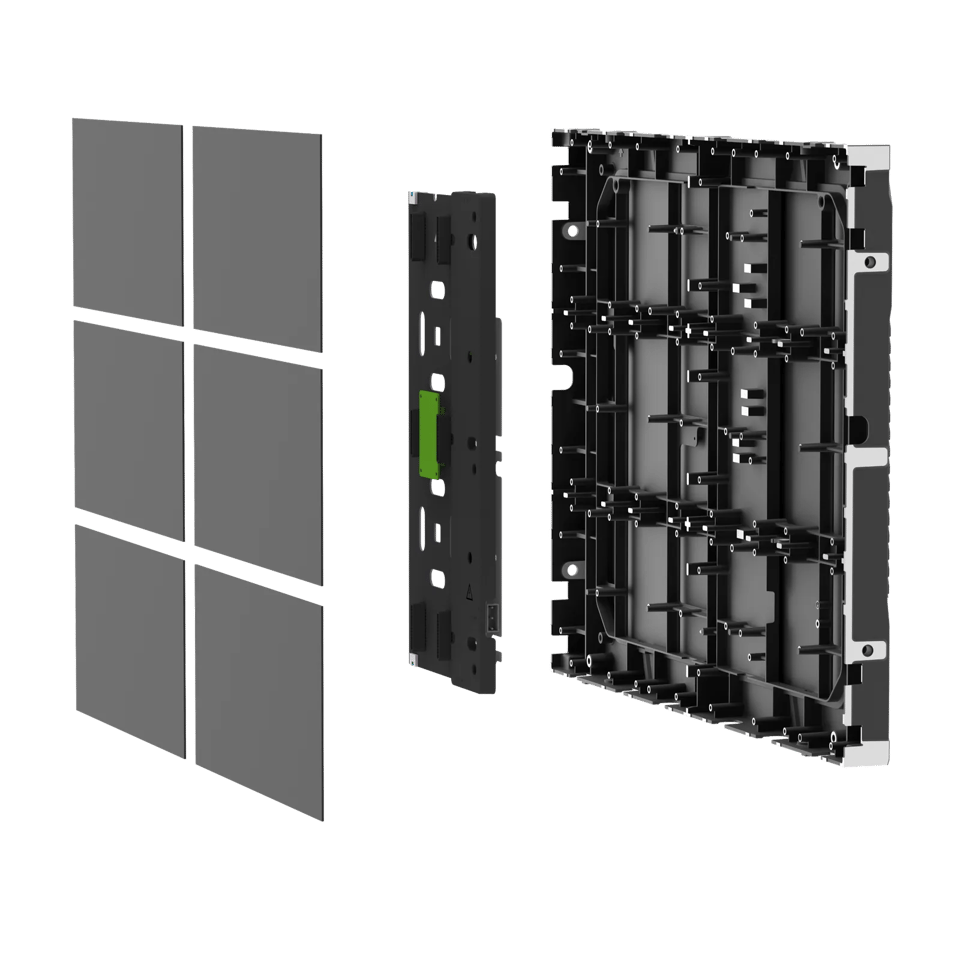

Vue éclatée de l’installation de l’écran

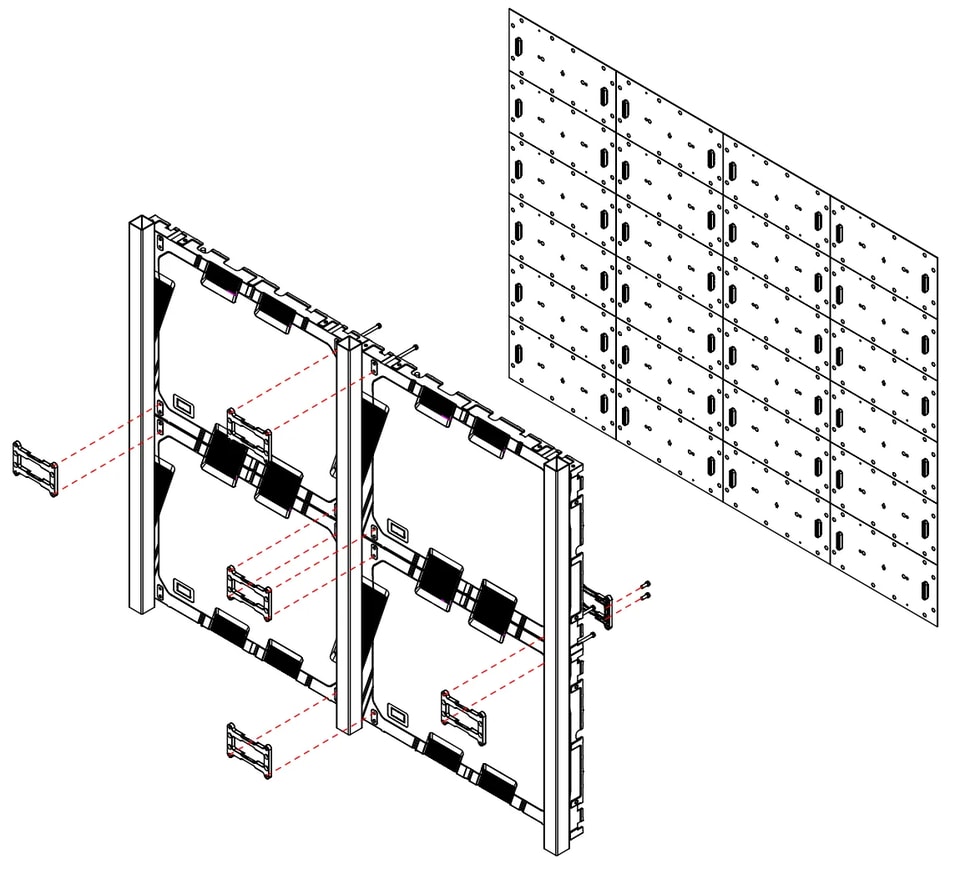

- Schéma d’installation par l’avant
- Schéma d’installation par l’arrière
Écran professionnel d’intérieur à faible pas de pixel

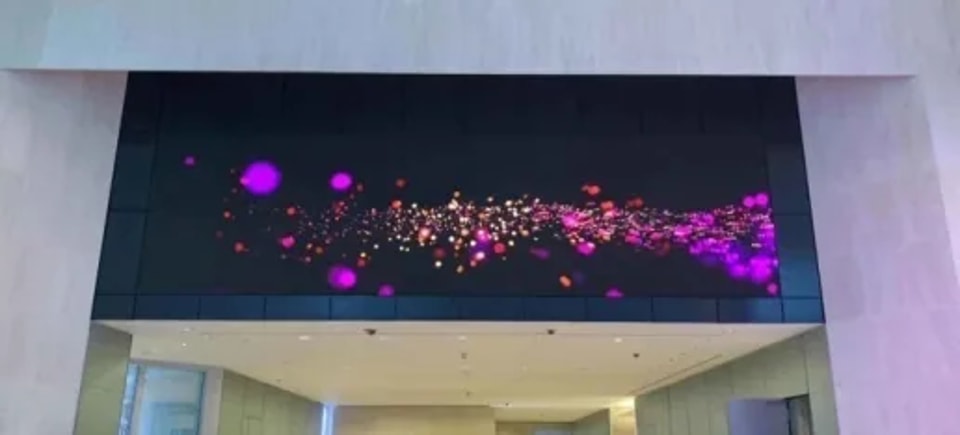

La série F1 MAX convient à de nombreuses installations fixes en intérieur.
- Spectacles et studios
- Grands centres de conférence et cinémas

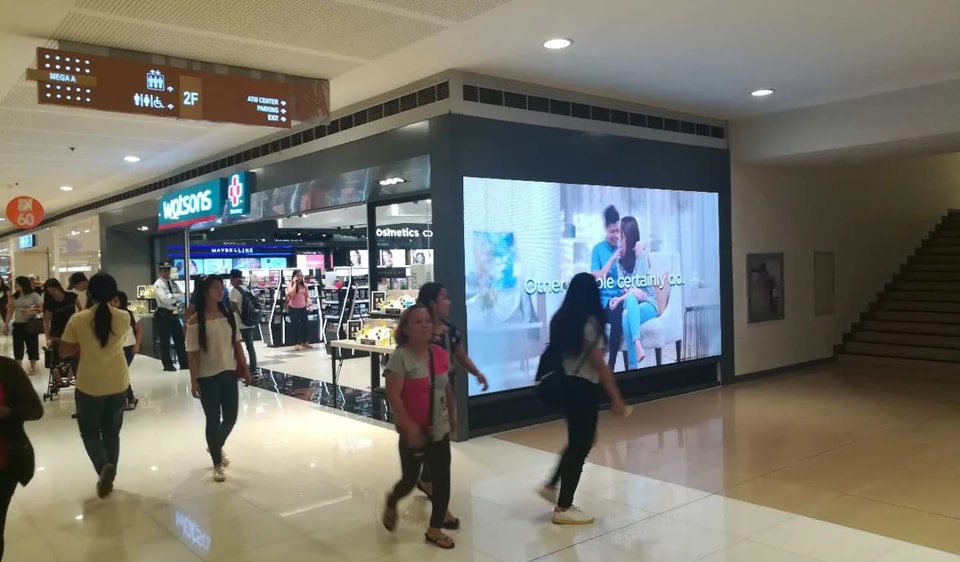

- Centres commerciaux et supermarchés
- Centres de commande et villes intelligentes
- Écrans publicitaires pour aéroports et gares ferroviaires
Caractéristiques techniques
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du caisson | 640 × 480 × 42 mm / 320 × 160 × 42 mm |
| Pas de pixel — SMD / HOB | 1,25 / 1,538 / 1,86 / 2 / 2,5 / 3,076 / 4 mm |
| Pas de pixel — COB | 1,25 / 1,538 / 1,86 mm |
| Certifications | CCC, CE |
Performances d’affichage
| Luminosité | ≥500 cd/m² (SMD) / ≥600 cd/m² (COB) |
| Rapport de contraste | 5000:1 |
| Niveaux de gris | 13–14 bits |
| Fréquence de rafraîchissement | 3840 Hz |
| Fréquence d’images | 50–60 Hz |
| Angle de vision | 160° / 160° |
Caisson et module
| Dimensions du caisson | 640 × 480 × (42±0,6) mm |
| Poids du caisson | 5,6±0,5 kg |
| Dimensions du module | 320 × 160 mm |
| Poids du module | 0,28±0,05 kg |
Paramètres de la série F1 MAX SMD
| Paramètre | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| Configuration des pixels | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| Luminosité (cd/m²) | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| Niveaux de gris (bits) | 13 | 13 | 13 | 13 | 14 | 14 | 14 |
| Fréquence de rafraîchissement (Hz) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (128S/64S) | Commande à courant constant (104S/52S) | Commande à courant constant (86S/43S) | Commande à courant constant (80S/40S) | Commande à courant constant (64S/32S) | Commande à courant constant (52S/26S) | Commande à courant constant (40S/20S) |
| Angle de vision (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| Température de couleur (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Poids du module (kg) | 0,28±0,05 | 0,28±0,05 | 0,28±0,05 | 0,28±0,05 | 0,28±0,05 | 0,28±0,05 | 0,28±0,05 |
| Dimensions du module (mm) | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| Résolution du module (L×H) | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| Densité de pixels (points/m²) | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| Modules par caisson (L × H) | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 |
| Résolution du caisson (L × H) | 512 × 384 | 416 × 312 | 344×258 | 320×240 | 256×192 | 208×156 | 160×120 |
| Dimensions du caisson (mm) | 640×480×(42±0,6) | 640×480×(42±0,6) | 640×480×(42±0,6) | 640×480×(42±0,6) | 640×480×(42±0,6) | 640×480×(42±0,6) | 640×480×(42±0,6) |
| Poids du caisson (kg) | 5,6±0,5 | 5,6±0,5 | 5,6±0,5 | 5,6±0,5 | 5,6±0,5 | 5,6±0,5 | 5,6±0,5 |
| Planéité du cabinet (mm) | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 |
| Maintenance | Maintenance par l’avant | Maintenance par l’avant | Maintenance par l’avant | Maintenance par l’avant | Maintenance par l’avant | Maintenance par l’avant | Maintenance par l’avant |
| Matériau du caisson | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression |
| Indice de protection | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| Consommation électrique maximale (W/m²) | ≤320 | ≤320 | ≤320 | ≤320 | ≤300 | ≤300 | ≤300 |
| Consommation électrique moyenne (W/m²) | ≤110 | ≤110 | ≤110 | ≤110 | ≤100 | ≤100 | ≤100 |
| Alimentation | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Température de fonctionnement | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C |
| Température de stockage | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C |
| Humidité de fonctionnement | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR |
| Humidité de stockage | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR |
Paramètres de la série F1 MAX COB
| Paramètre | P1.25 | P1.538 | P1.86 |
|---|---|---|---|
| Configuration des pixels | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B |
| Luminosité (cd/m²) | ≥600 | ≥600 | ≥600 |
| Niveaux de gris (bits) | 14 | 14 | 14 |
| Fréquence de rafraîchissement (Hz) | 3840 | 3840 | 3840 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (64S) | Commande à courant constant (52S) | Commande à courant constant (58S) |
| Angle de vision (V/H°) | 160/160 | 160/160 | 160/160 |
| Température de couleur (K) | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 |
| Poids du module (kg) | 0,28±0,05 | 0,28±0,05 | 0,28±0,05 |
| Dimensions du module (mm) | 320×160 | 320×160 | 320×160 |
| Résolution du module (L×H) | 256×128 | 208×104 | 172×86 |
| Densité de pixels (points/m²) | 640000 | 422500 | 288906 |
| Modules par caisson (L × H) | 2 × 3 | 2 × 3 | 2 × 3 |
| Résolution du caisson (L × H) | 512 × 384 | 416 × 312 | 344×258 |
| Dimensions du caisson (mm) | 640×480×(42±0,6) | 640×480×(42±0,6) | 640×480×(42±0,6) |
| Poids du caisson (kg) | 5,6±0,5 | 5,6±0,5 | 5,6±0,5 |
| Planéité du cabinet (mm) | ≤0,2 | ≤0,2 | ≤0,2 |
| Maintenance | Maintenance par l’avant | Maintenance par l’avant | Maintenance par l’avant |
| Matériau du caisson | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression |
| Indice de protection | IP65 (surface LED) / IP30 (caisson) | IP65 (surface LED) / IP30 (caisson) | IP65 (surface LED) / IP30 (caisson) |
| Consommation électrique maximale (W/m²) | ≤380 | ≤380 | ≤380 |
| Consommation électrique moyenne (W/m²) | ≤130 | ≤130 | ≤130 |
| Alimentation | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 |
| Température de fonctionnement | −10 °C à +45 °C | −10 °C à +45 °C | −10 °C à +45 °C |
| Température de stockage | −20 °C à +55 °C | −20 °C à +55 °C | −20 °C à +55 °C |
| Humidité de fonctionnement | 10 % HR à 80 % HR | 10 % HR à 80 % HR | 10 % HR à 80 % HR |
| Humidité de stockage | 10 % HR à 85 % HR | 10 % HR à 85 % HR | 10 % HR à 85 % HR |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
Livraison
Livraison et service
De la commande à l’installation
- Délai de livraison standard
- 30 jours pour 1 000 m²
- Garantie
- 1 an
- Certifications
- CCC, CE
- Emballage
- Modules : carton couleur, 48 pièces par colis, 633 × 373 × 410 mm, 15 kg. Caissons : carton, 4 pièces par colis, 722 × 324 × 557 mm, 17 kg
- Installation
- Montage mural, sur support inférieur ou au sol
