Écran LED fixe d’extérieur FA
Présentation générale
Écran LED fixe d’extérieur FA
La série FA convient à la publicité de marque, aux monuments emblématiques, aux panneaux publicitaires en bord de route et numériques, ainsi qu’aux pôles de transport. Elle permet également de créer des contenus créatifs en 3D visibles à l’œil nu. Ses caissons et fonds en aluminium profilé, sa protection IP65 et sa conception écoénergétique en font une plateforme extérieure durable pour votre marque.
- Certifications ETL, FCC, CE et ICES
- Caisson et fond en aluminium profilé
- Compatible avec l’assemblage à angle droit et en arc
- Maintenance par l’avant et l’arrière
- Conception écoénergétique
- Protection IP65
Applications
La créativité au service de vos affichages commerciaux.
- Idéal pour la publicité de marque, les monuments emblématiques, les panneaux publicitaires en bord de route et numériques, ainsi que les pôles de transport.
- Compatible avec les contenus créatifs en 3D visibles à l’œil nu pour maximiser l’impact commercial.
Caractéristiques du produit
Profil entièrement en aluminium
Résistance structurelle et planéité accrues, excellente dissipation thermique, résistance à la corrosion et longue durée de vie.
Économies d’énergie
Réduction de la facture d’électricité et de la chaleur dégagée, sans équipement de refroidissement comme la climatisation.
Une image parfaite
Haute luminosité, fréquence de rafraîchissement élevée, contraste élevé et grande échelle de gris pour une image d’une netteté exceptionnelle.
Protection renforcée
Indice IP65 ; résiste aux typhons, aux tempêtes, à une forte humidité, aux températures extrêmes et aux embruns salins.
Au service de la créativité
Compatible avec les assemblages à angle droit et en arc, idéal pour les contenus créatifs 3D visibles à l’œil nu.
Maintenance par l’avant et l’arrière
Les modules et les boîtiers d’alimentation sont accessibles par l’avant ou l’arrière ; le montage mural permet de gagner de la place.
Économies d’énergie

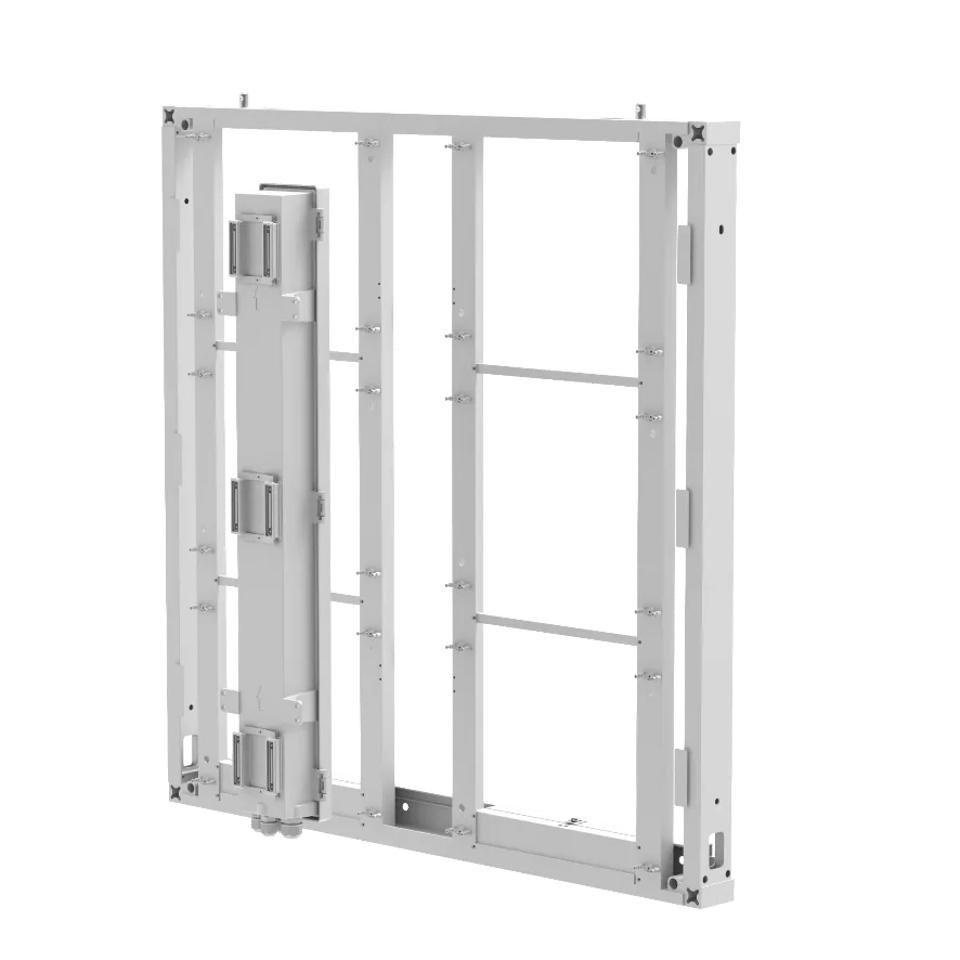

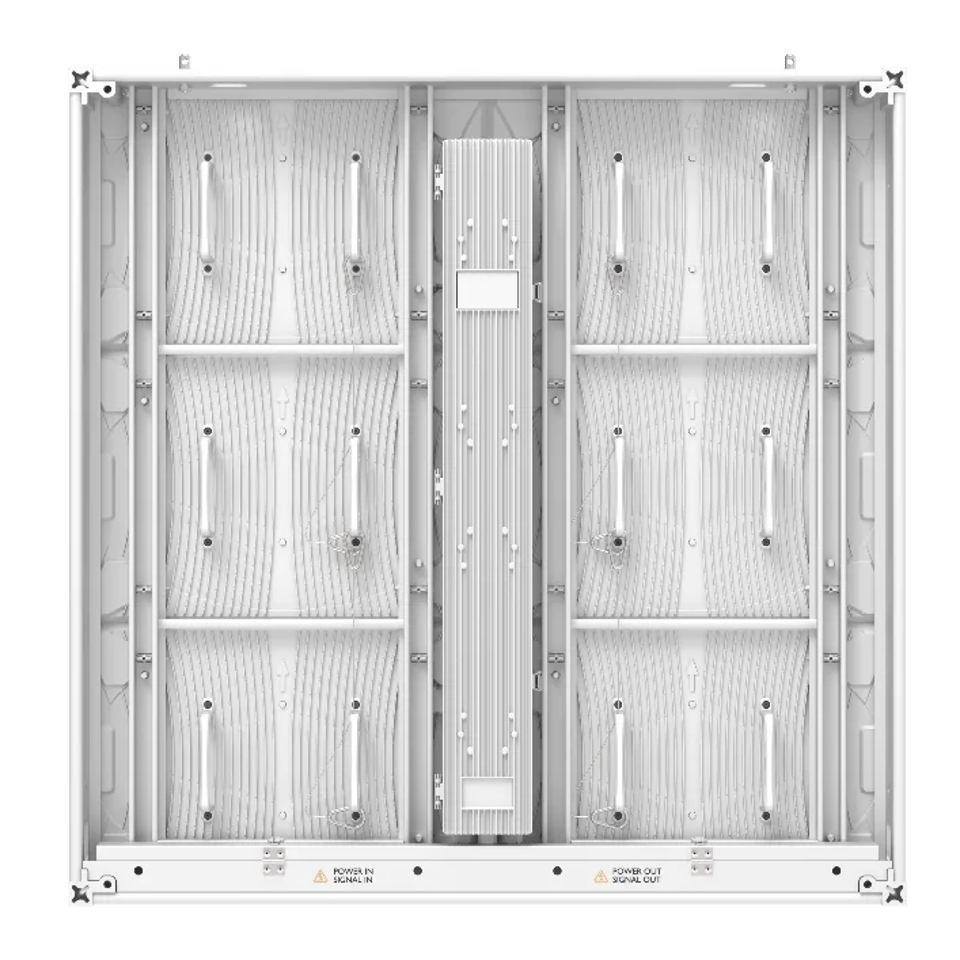

- Caisson entièrement en aluminium ; coque inférieure et boîtier d’alimentation à ailettes.
- Après l’encapsulation du panneau LED, le fond en aluminium moulé sous pression est fixé ; le boîtier d’alimentation est intégré au capot arrière en aluminium moulé sous pression.
- La coque inférieure à ailettes et le boîtier d’alimentation améliorent la dissipation thermique et prolongent considérablement la durée de vie.

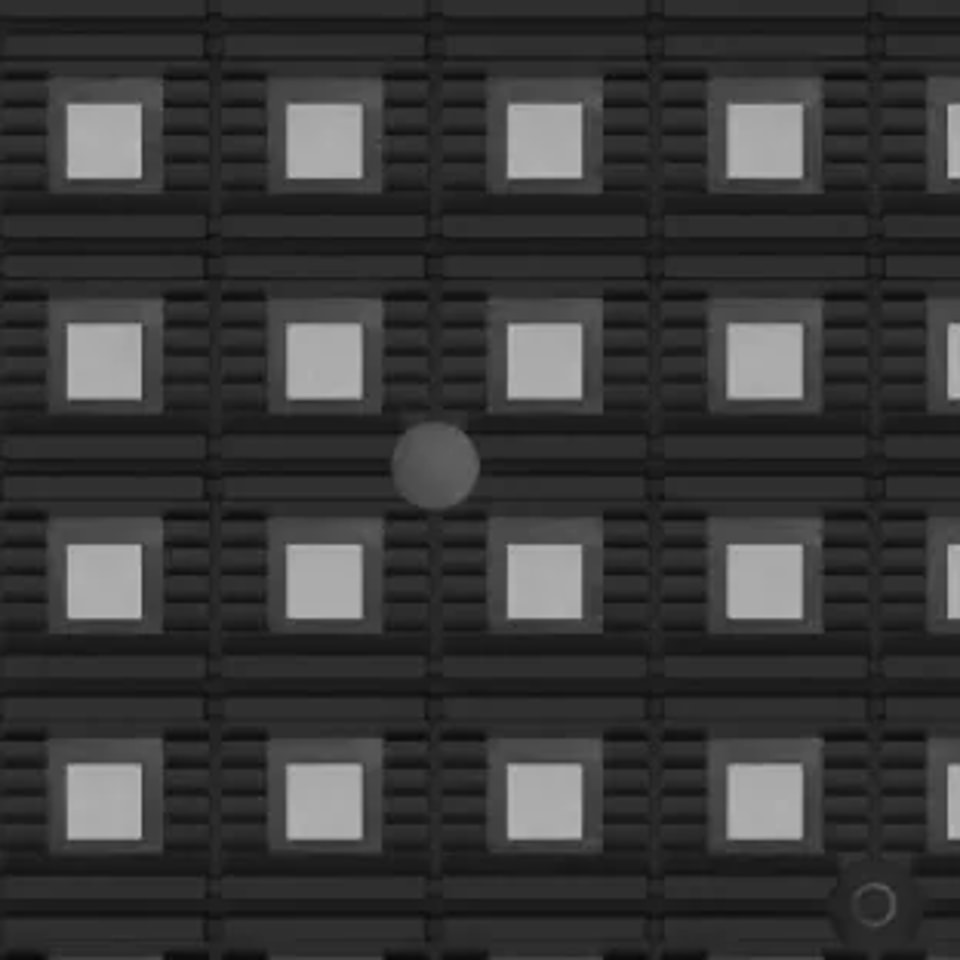

- Conception à cathode commune : faible hausse de température, dégagement de chaleur réduit et faible consommation électrique.
- Moins de chaleur, c’est une facture d’électricité réduite et aucun besoin de climatisation ou d’équipement similaire.
- 30 % d’économies d’énergie au total : en moyenne, une surface de 300 m² permet d’économiser 100 000 RMB par an.
Protection renforcée
- Conception entièrement étanche IP65, adaptée à une installation extérieure exposée.
- Résiste aux typhons, aux tempêtes, à une forte humidité, aux températures extrêmes et aux embruns salins.
- Valve de décompression : l’air chaud à l’intérieur du caisson (module) s’évacue par la valve, évitant toute accumulation de pression susceptible d’endommager le gel d’étanchéité.
- Lorsque le caisson (module) refroidit, l’air extérieur pénètre par la valve de décompression et est déshumidifié simultanément.

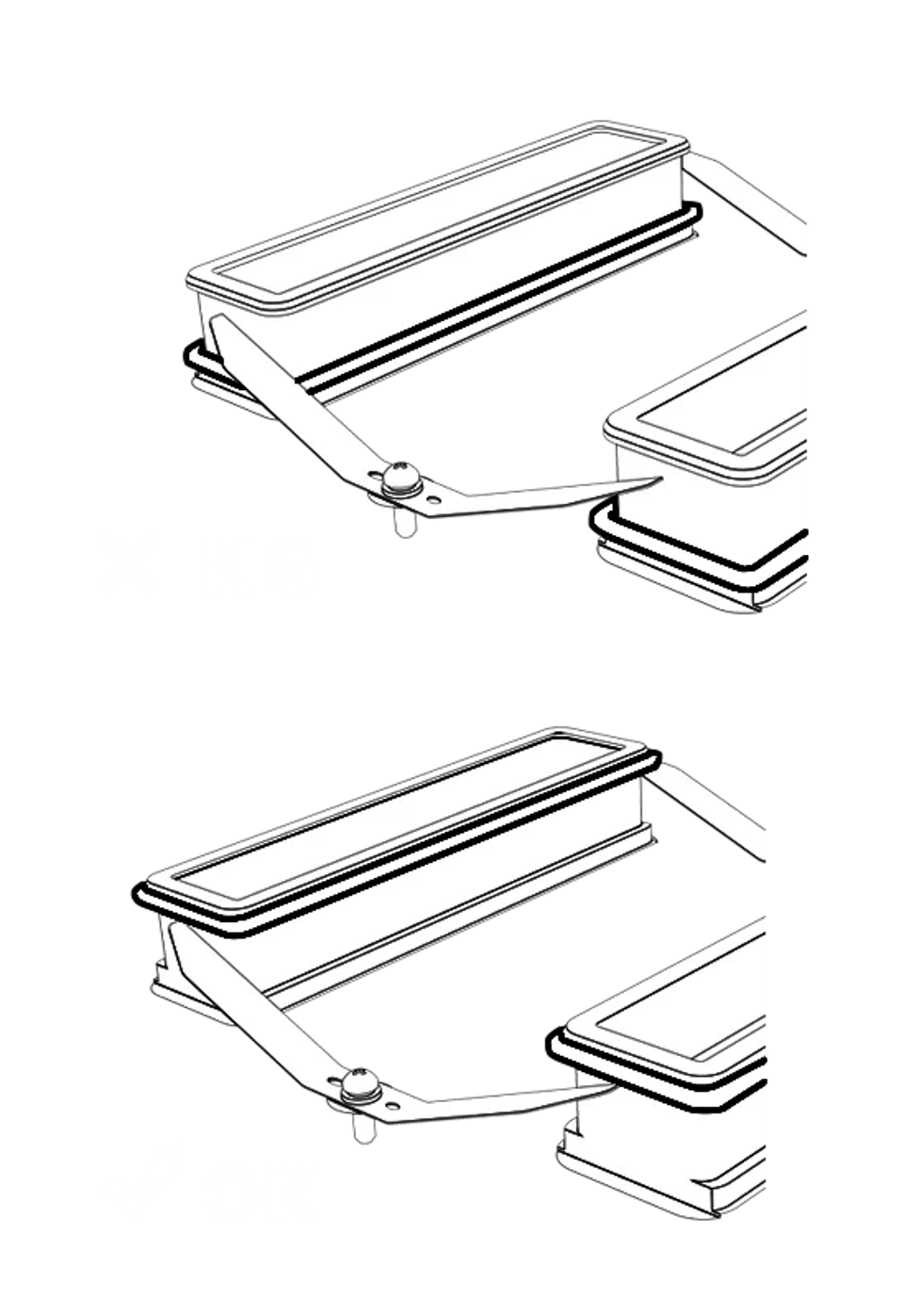

- Des joints coulissants en caoutchouc en O assurent l’étanchéité de la liaison rigide entre les modules et se resserrent progressivement lors de leur installation, renforçant ainsi l’étanchéité à l’eau.

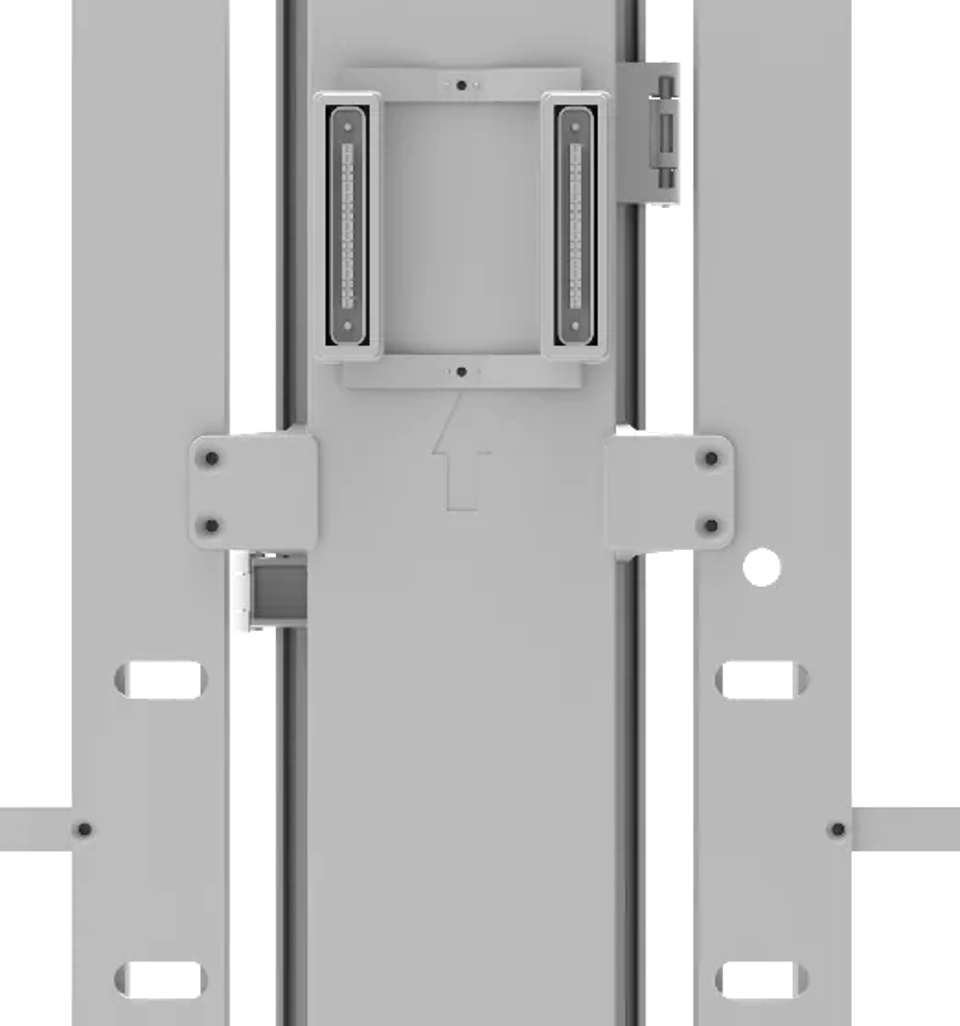

Liaison rigide entre modules avec conception brevetée à contacts à ressort et joints coulissants en caoutchouc
- Les caissons et les modules sont reliés par liaison rigide : transmission du signal plus stable, aucun câble apparent et finition plus soignée.
- La conception brevetée avec bande à ressort et joints coulissants en caoutchouc maintient les modules bien à plat et améliore considérablement l’étanchéité.

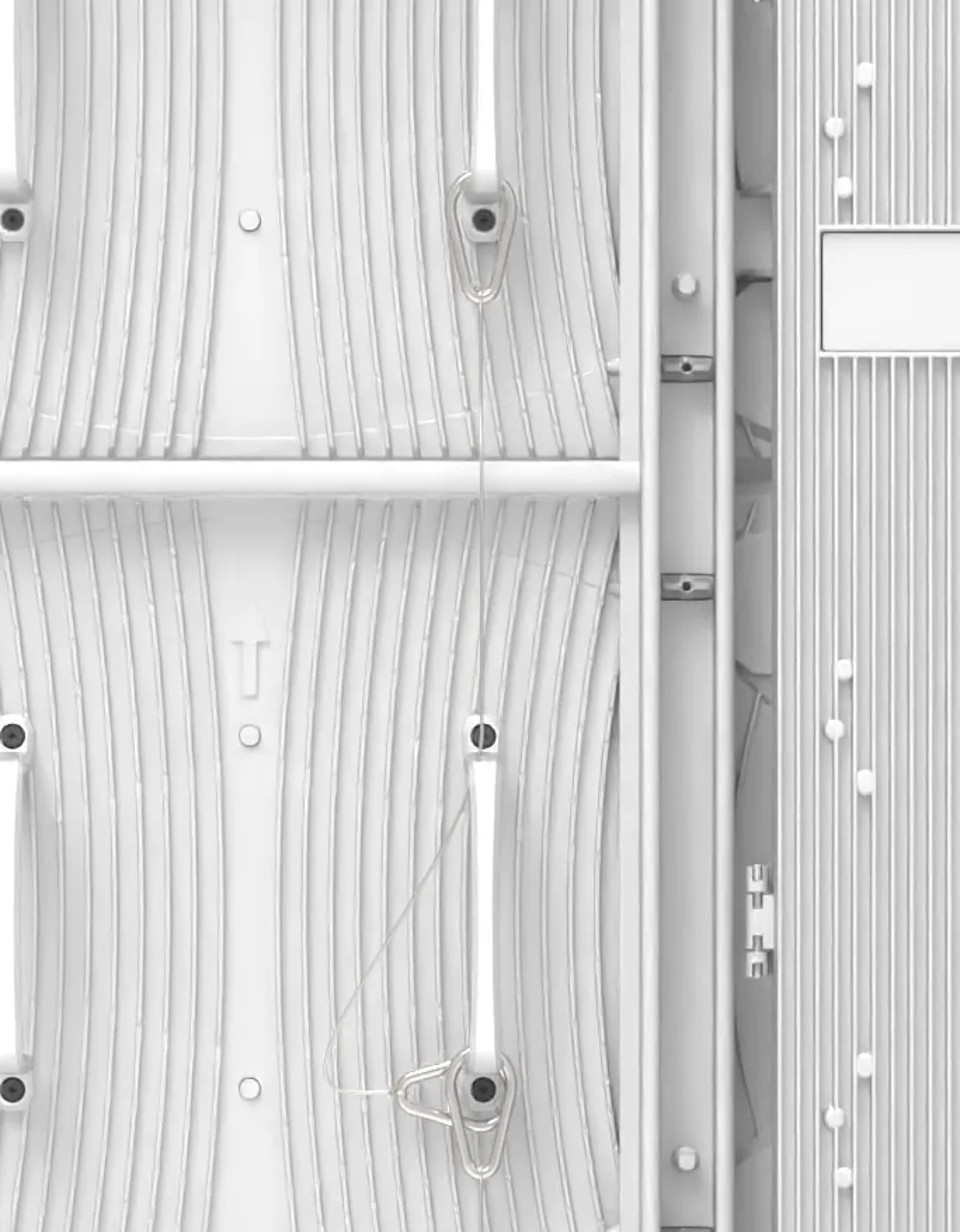

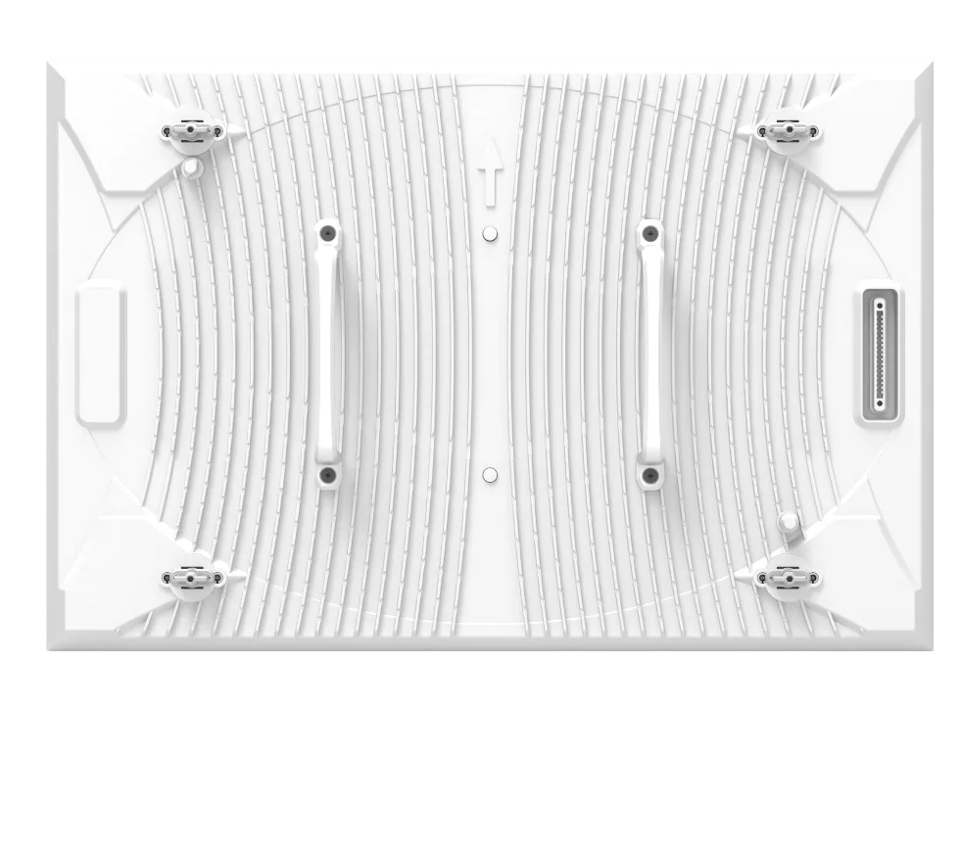

Grand module 480 × 320 à liaison rigide, avec deux poignées et une corde de sécurité
- Par rapport aux petits modules, les grands modules offrent un affichage et une transmission du signal plus stables, ainsi qu’une meilleure planéité.
- Les deux poignées et la corde de sécurité facilitent le retrait du module pour la maintenance en toute sécurité, en évitant les chutes, les dommages et les blessures.
Maintenance des modules par l’avant et l’arrière
Les modules et les boîtiers d’alimentation sont accessibles par l’avant ou l’arrière, et le caisson peut être fixé au mur.

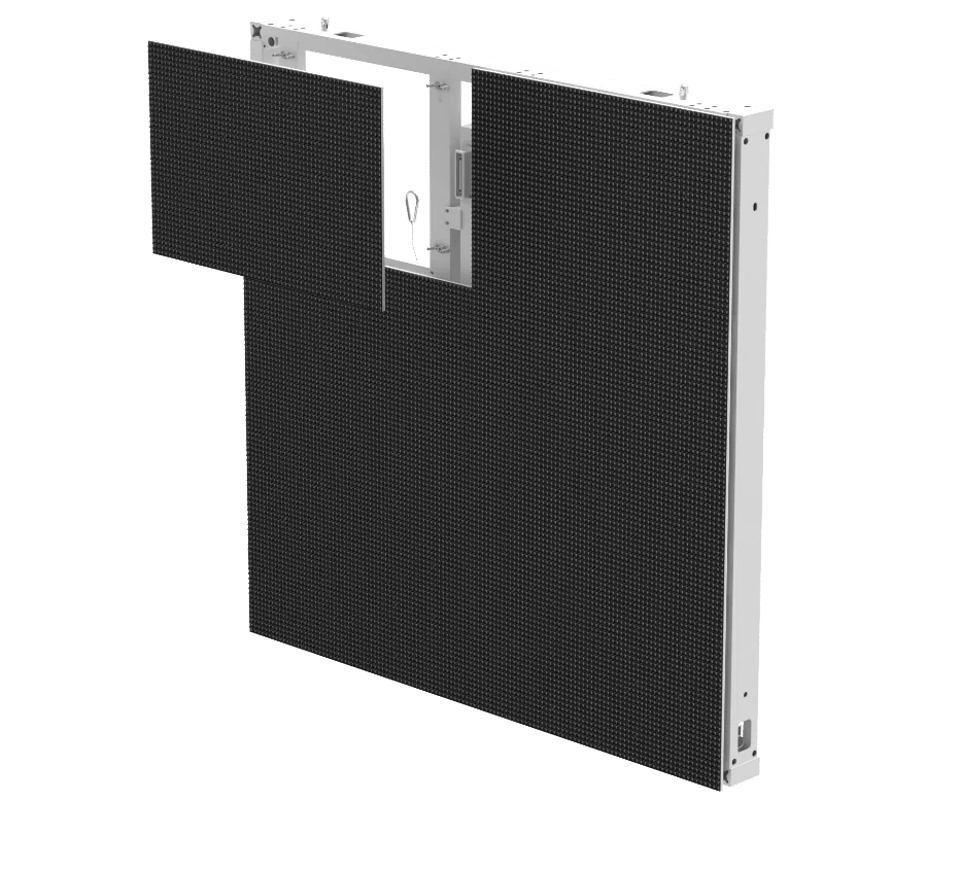

Maintenance par l’avant
Insérez une clé Allen M2,5 dans les orifices de maintenance du module et tournez-la pour déverrouiller le loquet, puis retirez le module par l’avant.

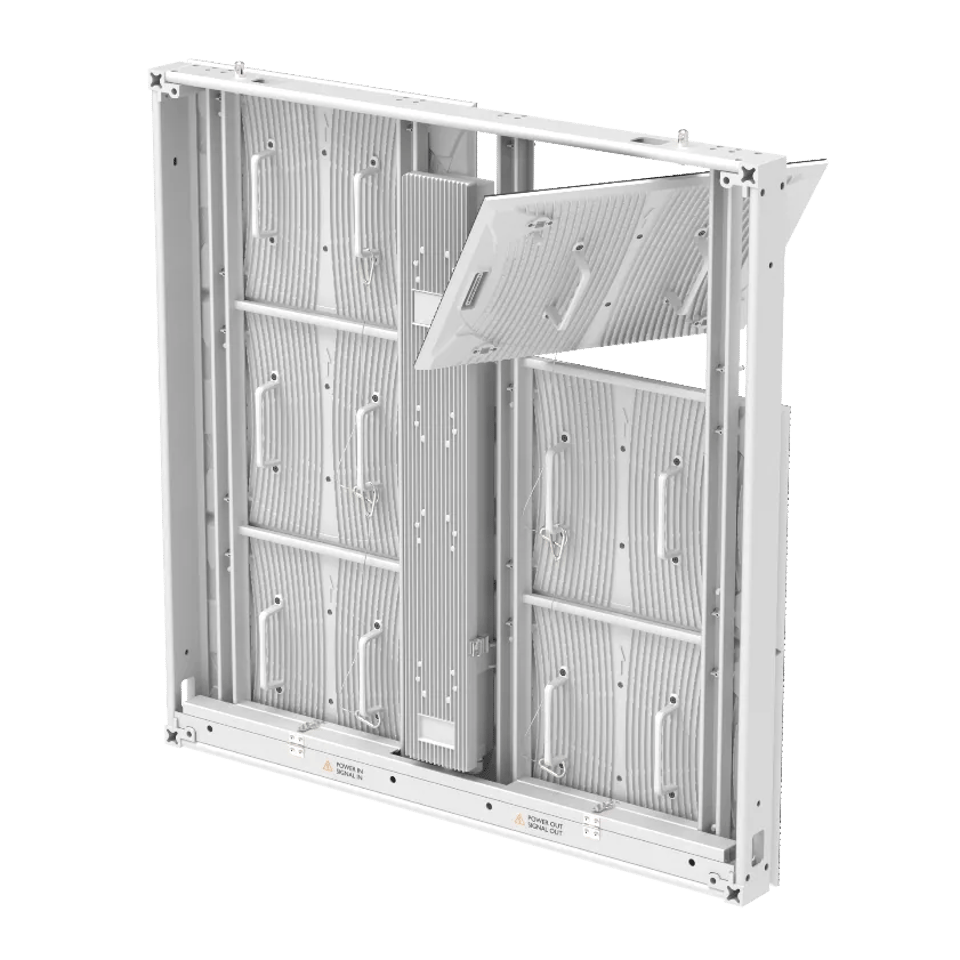

Maintenance par l’arrière
Sans outil : tournez à la main le verrou à l’arrière du module, puis poussez doucement le module vers l’avant. Ajustez son angle et retirez-le par l’arrière.

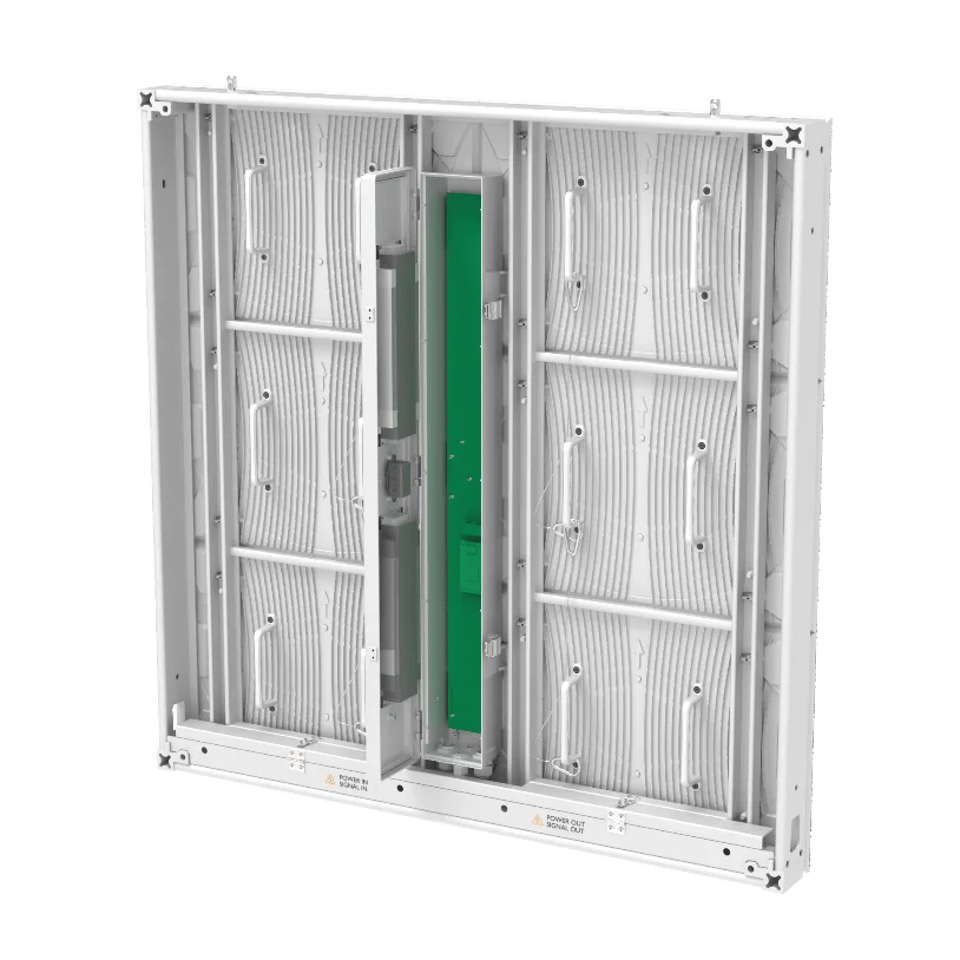

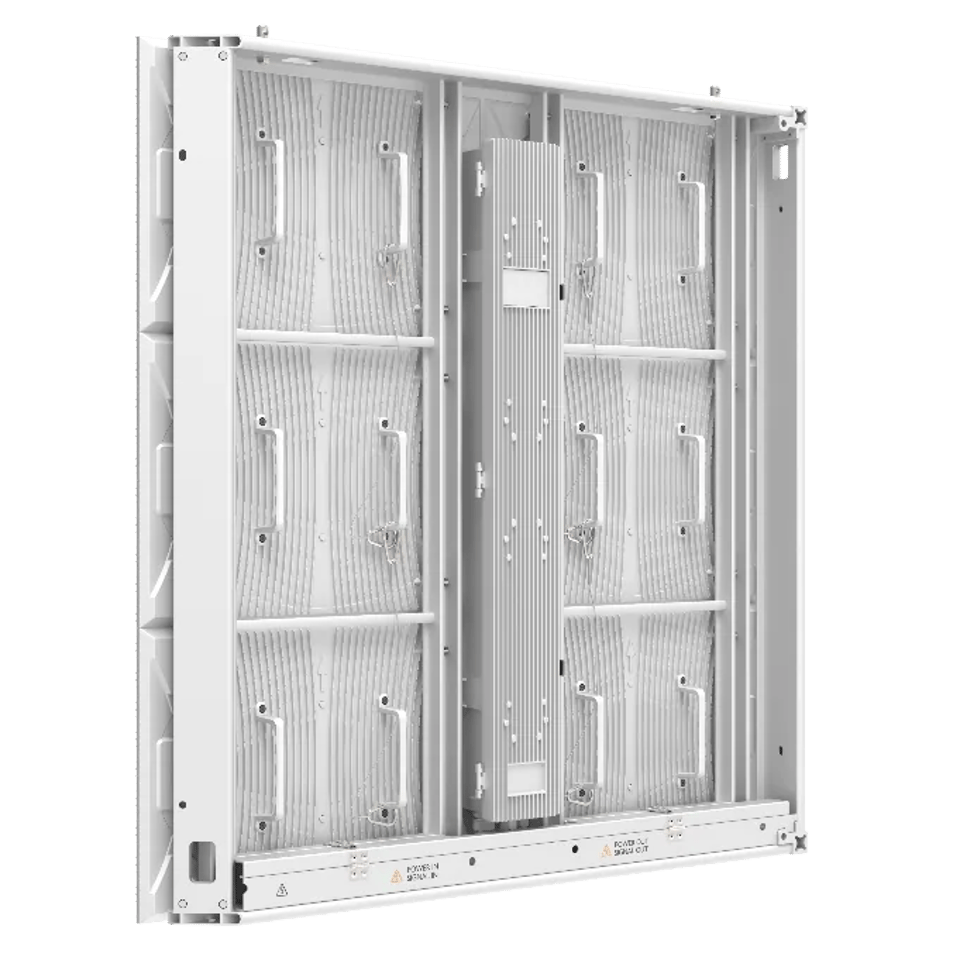

Accès au boîtier d’alimentation par l’avant et l’arrière
Comme les modules, le boîtier d’alimentation est accessible par l’avant ou l’arrière, ce qui permet de fixer le caisson au mur.
Maintenance par l’avant
Après avoir retiré tous les modules, desserrez les vis avant avec un tournevis cruciforme et extrayez le boîtier d’alimentation complet par l’avant.

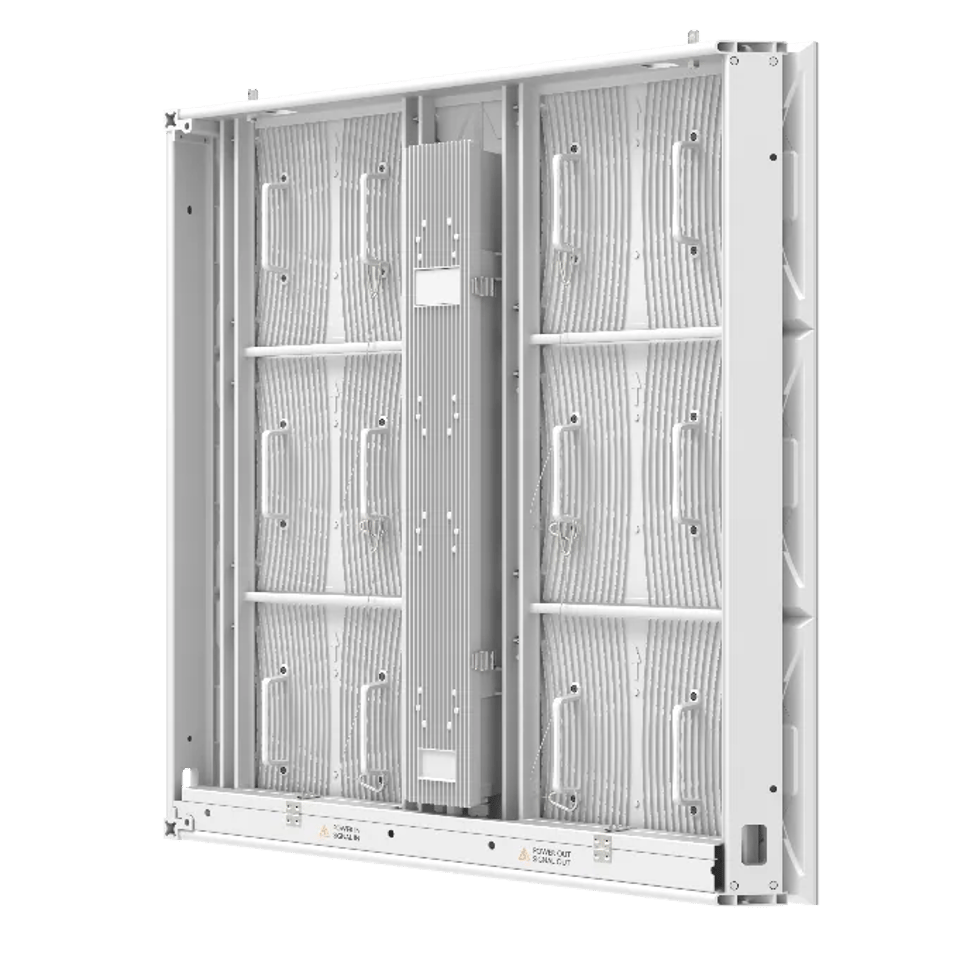

Maintenance par l’arrière
Sans outil : déverrouillez le loquet à l’arrière du boîtier d’alimentation pour l’ouvrir.
Caissons d’angle droit de la même série pour des écrans créatifs
- Les caissons standard et à angle droit s’assemblent ; l’écran complet permet des configurations à angle droit et en arc.
- Idéal pour les contenus créatifs 3D visibles à l’œil nu, afin de maximiser l’impact de vos campagnes marketing.
Modes d’installation

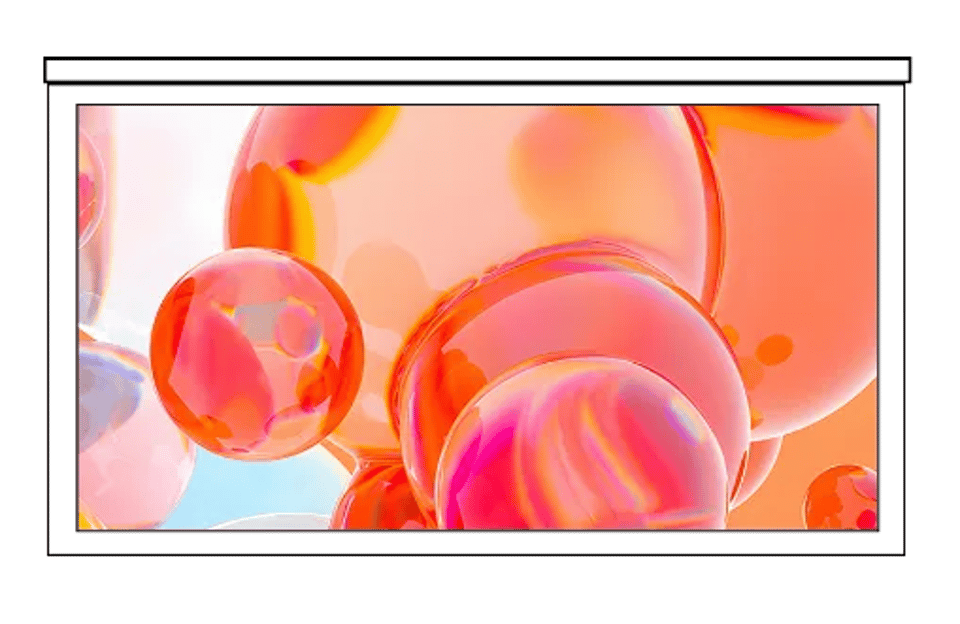

- Montage mural

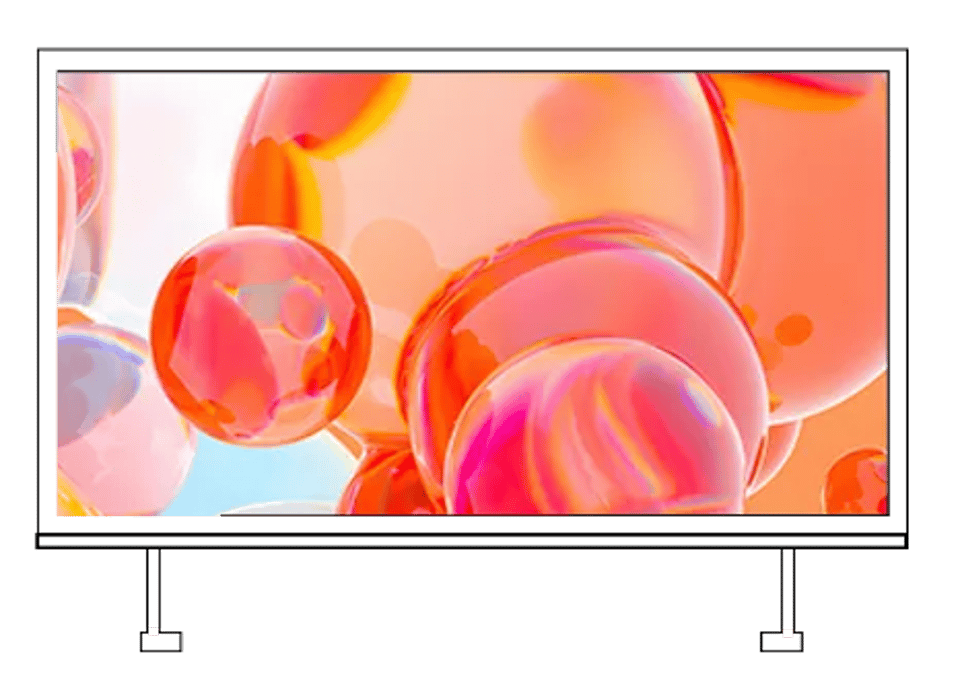

- Structure de support inférieure, à une ou deux colonnes
- Montage au sol ou sur toiture
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du caisson | 960 × 960 × 88,5 mm |
| Pas de pixel — SMD | 6,67 / 8 / 10 mm |
| Indice de protection | IP65 |
| Certifications | ETL, FCC, CE, ICES |
Performances d’affichage
| Luminosité | ≥ 7 000 nits |
| Rapport de contraste | 5000:1 |
| Niveaux de gris | 14 bits |
| Fréquence de rafraîchissement | 3 840 Hz |
| Fréquence de rafraîchissement | 50–60 Hz |
| Angle de vision | 140° / 140° |
Caisson et module
| Dimensions du caisson | 960 × 960 × 88,5 mm |
| Dimensions du module | 480 × 320 × 20 mm |
| Poids du caisson | 29,5 kg |
| Poids du module | 2,5 kg |
| Matériau du caisson | Aluminium extrudé |
| Maintenance | Avant et arrière |
Caractéristiques de la série FA
| Paramètre | P6.67 | P8 | P10 |
|---|---|---|---|
| Dimensions du module (mm) | 480 × 320 | 480 × 320 | 480 × 320 |
| Résolution du module (L×H) | 72 × 48 | 60 × 40 | 48 × 32 |
| Densité de pixels (points/m²) | 22500 | 15625 | 10000 |
| Résolution du caisson (L × H) | 144 × 144 | 120 × 120 | 96 × 96 |
| Mode de commande | Commande à courant constant (1/6) | Commande à courant constant (1/4) | Commande à courant constant (1/2) |
| Température de couleur (K) | 2 000-13 000 | 2 000-13 000 | 2 000-13 000 |
| Consommation électrique maximale (W/m²) | ≤ 540 | ≤ 540 | ≤ 540 |
| Consommation électrique moyenne (W/m²) | ≤ 180 | ≤ 180 | ≤ 180 |
| Alimentation | CA 100-240 V, 50-60 Hz | CA 100-240 V, 50-60 Hz | CA 100-240 V, 50-60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 |
| Température / humidité de fonctionnement | -20 °C à +50 °C / 10 % HR à 90 % HR | -20 °C à +50 °C / 10 % HR à 90 % HR | -20 °C à +50 °C / 10 % HR à 90 % HR |
| Température / humidité de stockage | -20 °C à +55 °C / 10 % HR à 95 % HR | -20 °C à +55 °C / 10 % HR à 95 % HR | -20 °C à +55 °C / 10 % HR à 95 % HR |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
Livraison et service
De la commande à l’installation
- Délai de livraison standard
- 1 000 m² livrés en 30 jours
- Garantie
- 3 ans
- Certifications
- UL, ETL, CE, CCC
- Emballage
- Caisses en bois, 6 unités par caisse ; dimensions intérieures : 1 030 × 1 030 × 1 000 mm
- Installation
- Montage mural ; structure inférieure sur échafaudage, à un ou deux poteaux ; montage au sol ou sur toiture
Marque blanche
Personnalisez votre solution pour votre marché
- Votre logo sur les caissons, l’interface logicielle, les cartons et les manuels
- Tension, prises et certifications adaptées à votre marché local
- Pas de pixel, dimensions des caissons et indice de protection IP adaptés à vos projets
- Conception adaptée aux climats chauds, humides et aux brouillards salins
Chaque devis est établi en fonction de votre projet.
