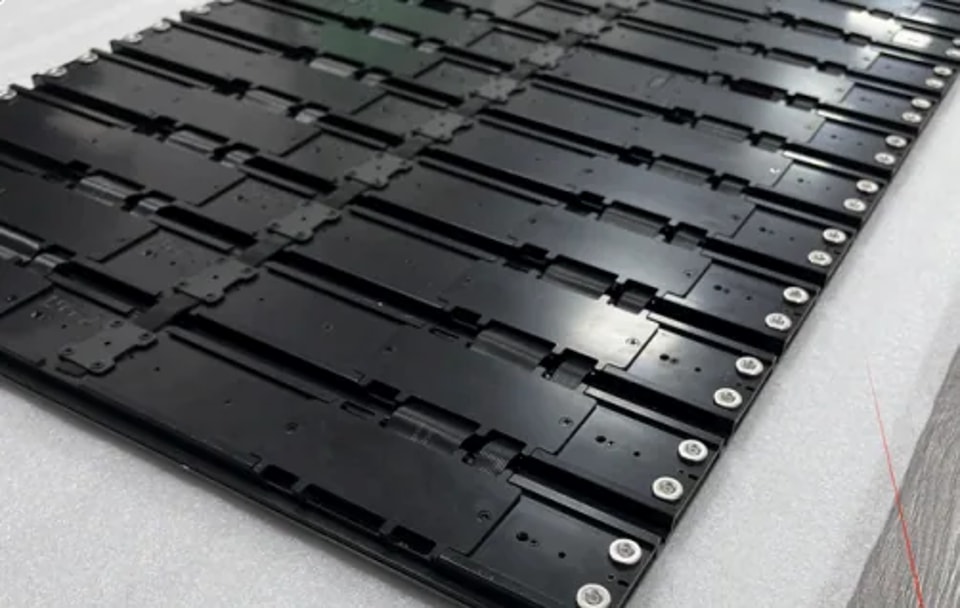

C1 : sol LED enroulable
Présentation générale
C1 : sol LED enroulable
Le C1 est un sol LED ultraléger conçu pour les scènes interactives, les expositions et les espaces immersifs. Grâce à sa protection GOB, à son assemblage sans joint de haute précision et à son alimentation basse tension sécurisée, il permet aux personnes de marcher — et même de conduire — dessus.
- Assemblage sans joint de haute précision
- Affichage haute définition avec technologie GOB
- Affichage ultra-large
- Alimentation basse tension sécurisée
- Capacité de charge de 2,5 t
- Ultra-léger
À propos du sol LED enroulable
- Reposant sur une technologie brevetée d’affichage LED enroulable, ce sol LED est conçu pour remplacer les dalles d’affichage LED traditionnelles pour sols.
- Son installation est aussi simple que la pose d’un tapis.
- Sans masque en polycarbonate, il offre une meilleure esthétique et un affichage à contraste élevé.
- Contrairement aux écrans LED de sol traditionnels, il ne présente aucun interstice entre les modules et offre une meilleure planéité ainsi qu’une finition plus homogène.
Assemblage sans joint et grande planéité

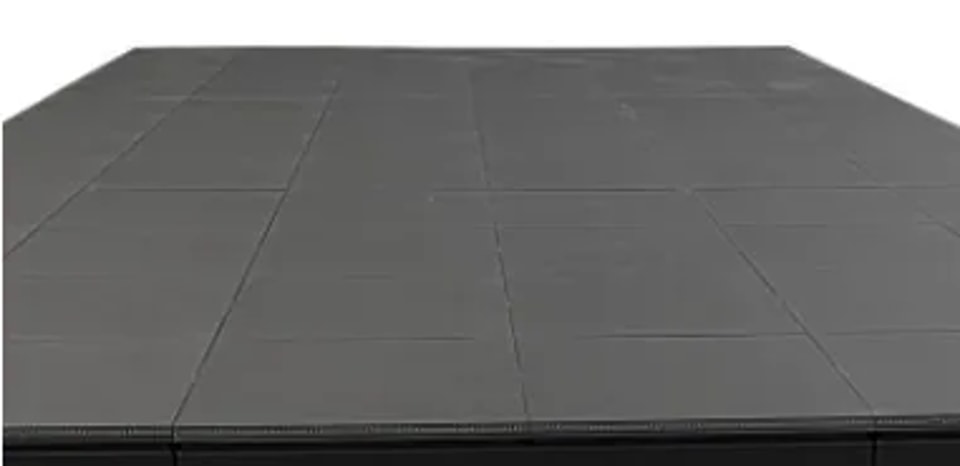

Écran LED de sol traditionnel
Masque à l’origine d’ombres et de lignes lumineuses, interstices et points de vis apparents, esthétique et rendu médiocres, contraste faible.
Sol LED enroulable
Sans masque en polycarbonate ni interstices, il assure un affichage net, une excellente esthétique et un rendu optimal, avec un contraste élevé.

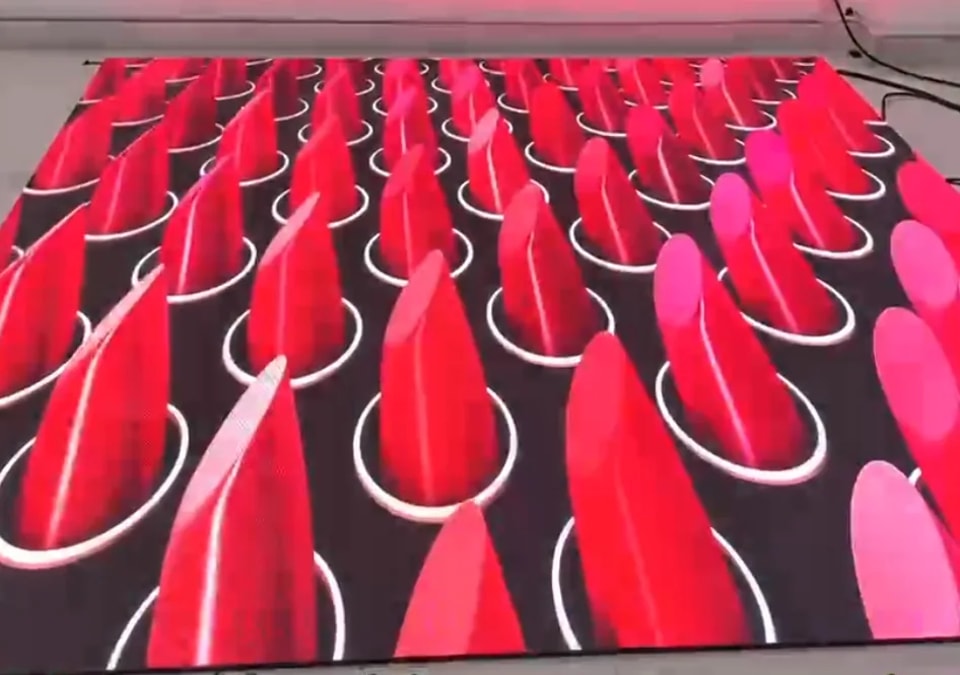

Faible pas de pixel
- Pas de pixel fin : P1.25, P1.5625, P1.953, P2.604, P3.91.
- Un faible pas de pixel garantit un affichage haute définition, un contraste supérieur et des couleurs plus réalistes.
Protection GOB et grande capacité de charge
Technologie GOB (IK10 et IP63)
Protection antichoc IK10 et protection de surface étanche IP63, avec finition antidérapante et antireflet. Les LED à contraste élevé garantissent des noirs uniformes.

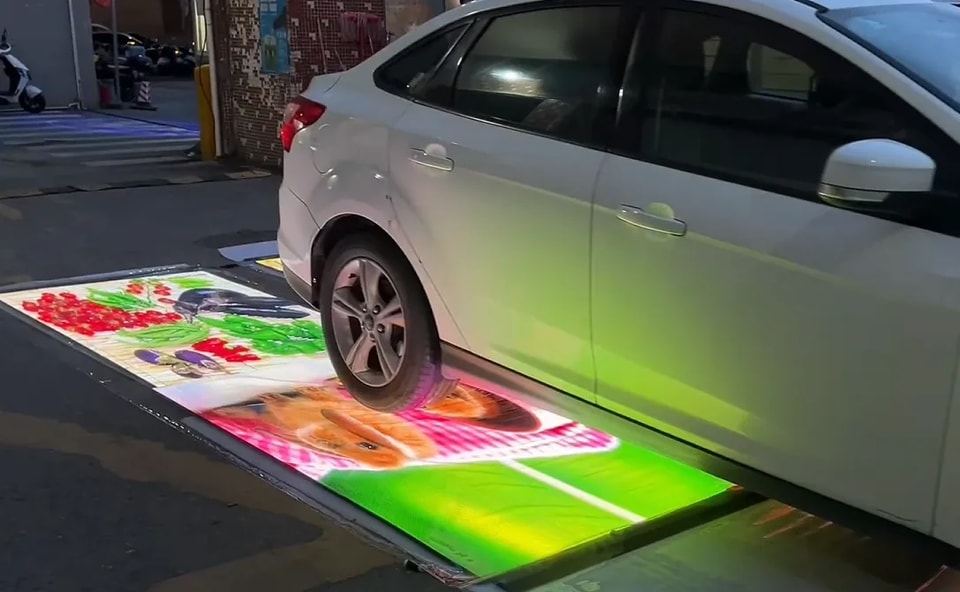

Capacité de charge exceptionnelle
La structure supporte une charge de plus de 2,5 tonnes.
Carte de réception intégrée et alimentation basse tension

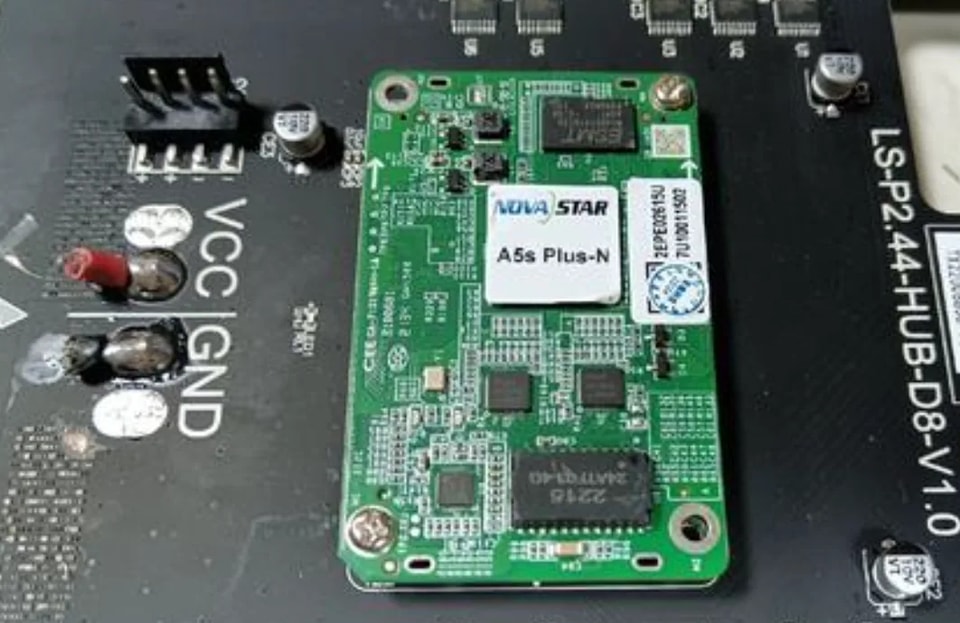

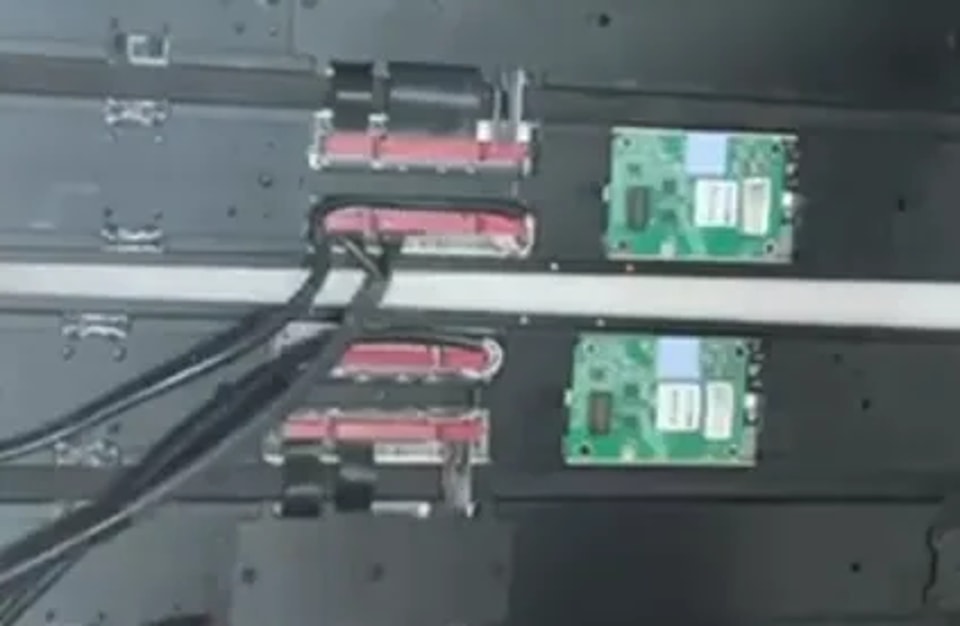

Carte de réception intégrée
Prise en charge de la gestion des couleurs, de la technologie 18 bits+ et de l’étalonnage de la luminosité et de la chrominance au niveau du pixel, pour une meilleure qualité d’affichage et une expérience utilisateur optimale.
Alimentation basse tension
Chaque unité fonctionne avec une alimentation basse tension de 24 V CC pour une utilisation plus sûre.
Boîtier de module en aluminium 6063
- Le boîtier en aluminium est fabriqué par étirage afin d’obtenir des dimensions précises et une dissipation thermique optimale des LED.

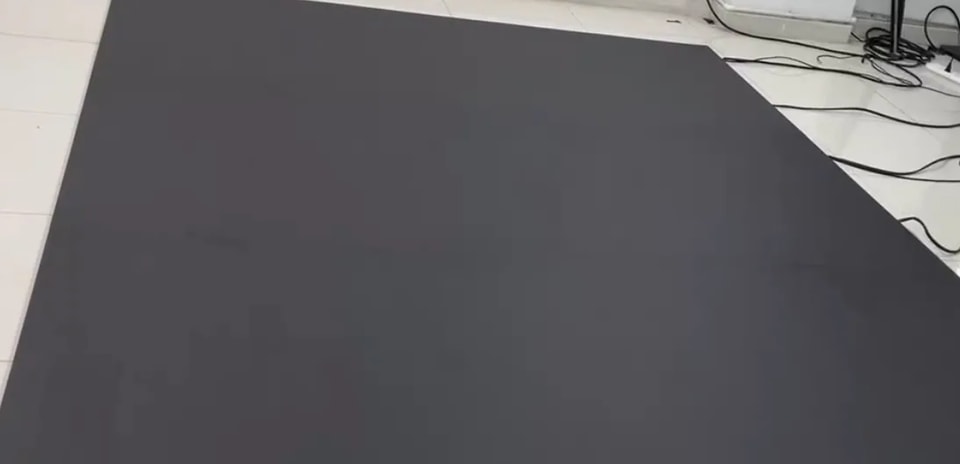

Léger, mince et facile à installer
Léger et ultramince
Avec un poids de 15 kg/m² et une épaisseur de 12 mm, il est facile à installer et à transporter. Sa structure de support peut être simplifiée, laissant davantage de place à la créativité artistique.

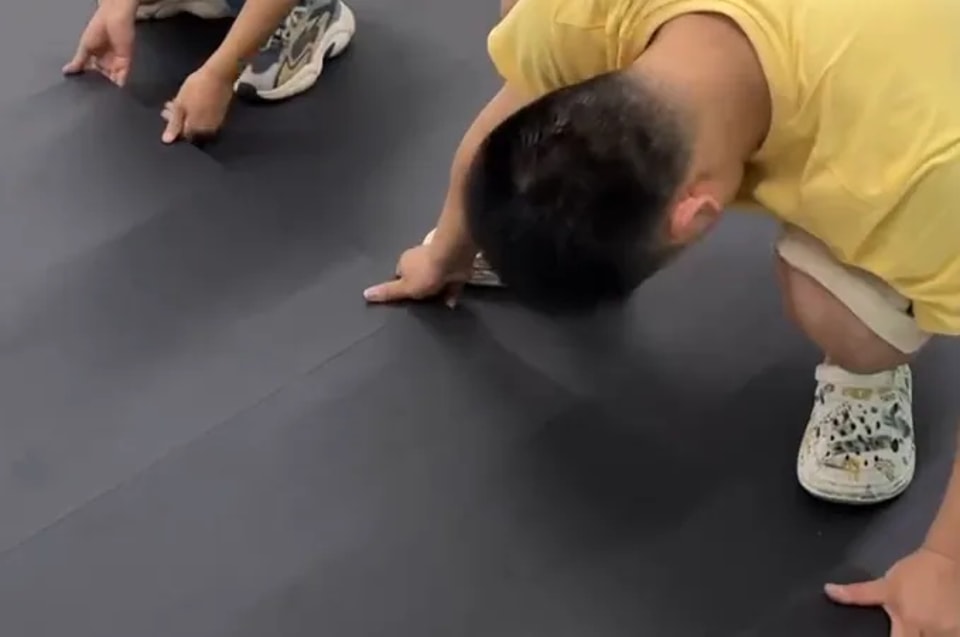

Installation flexible et entretien facile
Sa conception simple facilite l’installation et accélère la maintenance.
Applications

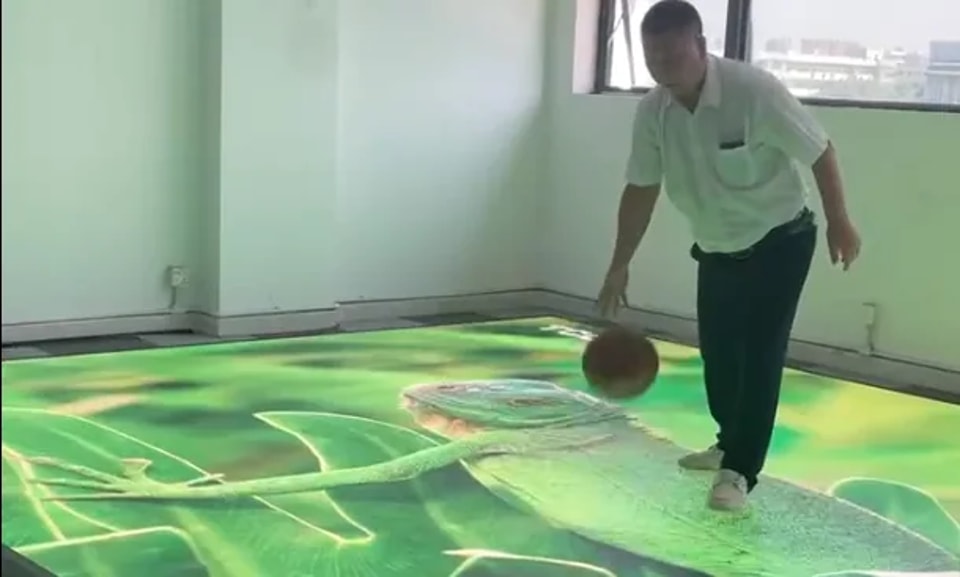

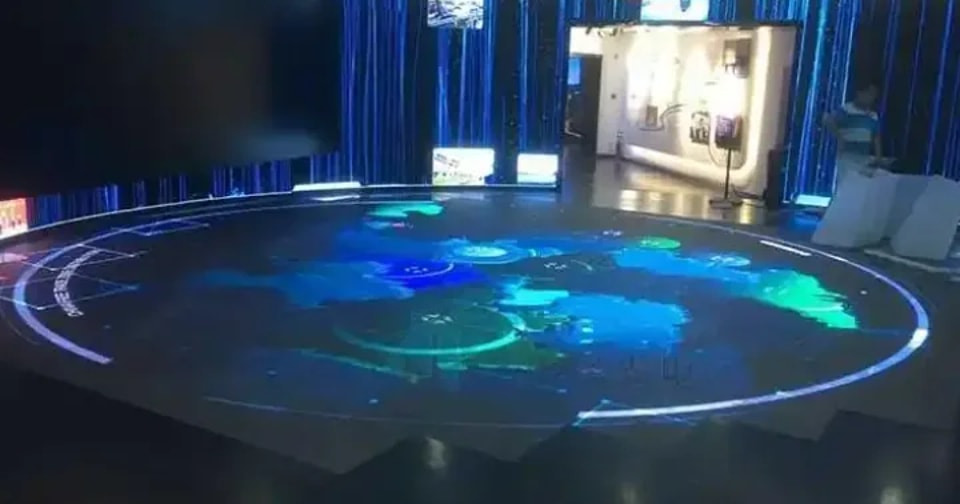

Le C1 transforme le sol en écran d’affichage, idéal pour les espaces où le public marche, se tient debout et évolue sur l’écran.
- Scènes, concerts et studios de télévision
- Salons, showrooms et lancements de marque
- Espaces d’expérience immersive et musées
- Centres commerciaux, galeries et lieux de divertissement interactifs
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du module | 250 × 62,5 × 12 mm / 500 × 62,5 × 12 mm |
| Pas de pixel | 1,25 / 1,56 / 1,953 / 2,6 / 3,9 mm |
| Luminosité | ≥ 600 nits |
| Rapport de contraste | 5000:1 |
| Fréquence de rafraîchissement | 3840 Hz |
| Angle de vision | 140° / 140° |
| Certifications | 3C, CE, FCC, RoHS, TÜV, UKCA, PSE |
Performances d’affichage
| Luminosité | ≥ 600 nits |
| Rapport de contraste | 5000:1 |
| Niveaux de gris | 12–16 bits |
| Fréquence de rafraîchissement | 3840 Hz |
| Fréquence d’images | 50–60 Hz |
| Angle de vision | 140° / 140° |
Caisson et module
| Dimensions du module | 250 × 62,5 × 12 mm / 500 × 62,5 × 12 mm |
| Poids de l’écran | 15–16 kg/m² |
| Matériau | Boîtier en aluminium 6063 |
| Maintenance | Maintenance par l’avant et l’arrière |
Plus de paramètres
| Paramètre | P1.25 | P1.56 | P1.953 | P2.604 | P3.91 |
|---|---|---|---|---|---|
| Configuration des pixels | SMD 1010 | SMD 1010 | SMD 1010 | SMD1415 | SMD2121 |
| Luminosité (cd/m²) | 600 cd/m² | 600 cd/m² | 700 cd/m² | 750–1 000 cd/m² | 750–1 000 cd/m² |
| Niveaux de gris (bits) | 12–16 | 12–16 | 12–16 | 12–16 | 12–16 |
| Fréquence de rafraîchissement (Hz) | 3840 | 3840 | 3840 | 3840 | 3840 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (1/50S) | Commande à courant constant (1/40S) | Commande à courant constant (1/32S) | Commande à courant constant (1/24S) | Commande à courant constant (1/16S) |
| Angle de vision (V/H°) | 140° | 140° | 140° | 140° | 140° |
| Température de couleur (K) | 5 000–9 000 | 5 000–9 000 | 5 000–9 000 | 5 000–9 000 | 5 000–9 000 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Dimensions du module (mm) | 250 × 62,5 × 12 | 500 × 62,5 × 12 | 500 × 62,5 × 12 | 500 × 62,5 × 12 | 500 × 62,5 × 12 |
| Résolution du module (L×H) | 200 × 50 | 320 × 40 | 256 × 32 | 192 × 24 | 128 × 16 |
| Densité de pixels (points/m²) | 640000 | 409600 | 262144 | 147456 | 65536 |
| Tension d’entrée (V) | 24 | 24 | 24 | 24 | 24 |
| Circuit intégré | ICN2076 | ICN1065/ICN2055/ICN2153 | ICN1065/ICN2055/ICN2153 | ICN1065/ICN2055/ICN2153 | ICN1065/ICN2055/ICN2153 |
| Système de contrôle | NovaStar A5S PLUS / Colorlight K5+ | NovaStar A5S PLUS / Colorlight K5+ | NovaStar A5S PLUS / Colorlight K5+ | NovaStar A5S PLUS / Colorlight K5+ | NovaStar A5S PLUS / Colorlight K5+ |
| Poids de l’écran (kg/m²) | 15-16 | 15-16 | 15-16 | 15-16 | 15-16 |
| Couleurs | 4 096-65 536 | 4 096-65 536 | 4 096-65 536 | 4 096-65 536 | 4 096-65 536 |
| Méthode de maintenance | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière |
| Matériau | Boîtier en aluminium 6063 | Boîtier en aluminium 6063 | Boîtier en aluminium 6063 | Boîtier en aluminium 6063 | Boîtier en aluminium 6063 |
| Indice de protection | Étanchéité IP63 / résistance aux chocs IK10 | IP63/IP21 | IP63/IP21 | IP63/IP21 | IP63/IP21 |
| Consommation électrique maximale (W/m²) | ≤510 | ≤510 | ≤510 | ≤510 | ≤510 |
| Consommation électrique moyenne (W/m²) | ≤170 | ≤170 | ≤170 | ≤170 | ≤170 |
| Alimentation électrique requise | CA 110/220 V – 50/60 Hz | CA 110/220 V – 50/60 Hz | CA 110/220 V – 50/60 Hz | CA 110/220 V – 50/60 Hz | CA 110/220 V – 50/60 Hz |
| Durée de vie (heures) | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Température et humidité de fonctionnement (°C/HR) | -20 °C à +50 °C / 10 % HR à 90 % HR | -20 °C à +50 °C / 10 % HR à 90 % HR | -20 °C à +50 °C / 10 % HR à 90 % HR | -20 °C à +50 °C / 10 % HR à 90 % HR | -20 °C à +50 °C / 10 % HR à 90 % HR |
| Température et humidité de stockage (°C/HR) | -30 °C à +60 °C / 10 % HR à 95 % HR | -30 °C à +60 °C / 10 % HR à 95 % HR | -30 °C à +60 °C / 10 % HR à 95 % HR | -30 °C à +60 °C / 10 % HR à 95 % HR | -30 °C à +60 °C / 10 % HR à 95 % HR |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
Livraison et service
De la commande à l’installation
- Délai de livraison standard
- 30 jours pour 100 m²
- Garantie
- 2 ans
- Certifications
- 3C, CE, FCC, RoHS, TÜV, UKCA, PSE
- Emballage
- Caisse en bois ou flight-case, adaptée aux dimensions du projet
- Installation
- Assemblage horizontal et vertical
