Écran LED à pitch fin F2 Pro

Caisson 16:9 de 600 × 337,5 mm, dès 0,78 mm de pixel pitch, disponible en COB, HOB, SMD ou MIP. Certifié CE et CCC, avec modules de lecture-écriture intelligents.

E-mail :support@gkc-led.com

Téléphone :+86 177 0588 5572

Créez-le à votre marque Comment fonctionne la marque blanche

Présentation générale

Caractéristiques

Caractéristiques techniques

Livraison

Personnalisation

Présentation générale+

Présentation générale

Écran LED à pitch fin F2 Pro

F2 Pro est la plateforme à pitch fin de GKC, conçue pour les salles de contrôle, les studios de diffusion et les espaces intérieurs haut de gamme. Son caisson au format 16:9 permet de réaliser facilement des résolutions standard. Sa structure accueille des modules SMD, HOB, COB ou MIP, avec un pas minimal de 0,78 mm.

Certifications CE et CCC
Lecture et écriture intelligentes
Conception modulaire à liaison rigide sans fond

Envoyez une demande de partenariat

Caractéristiques+

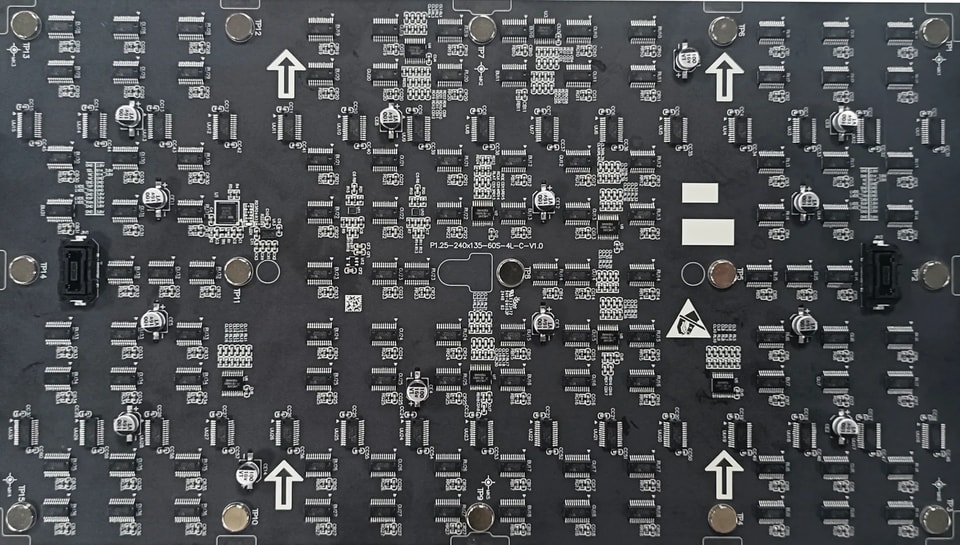

HUB trois-en-un, compatible avec différentes cartes PCB

Carte trois-en-un intégrant l’alimentation et le HUB
Connexion rigide sans câble
Les cartes LED se connectent au moyen de connecteurs flottants 20+4 à 4 broches
Détrompeur gauche/droite sur la carte LED
Pistes de circuit imprimé compatibles avec les configurations à cathode commune et à anode commune

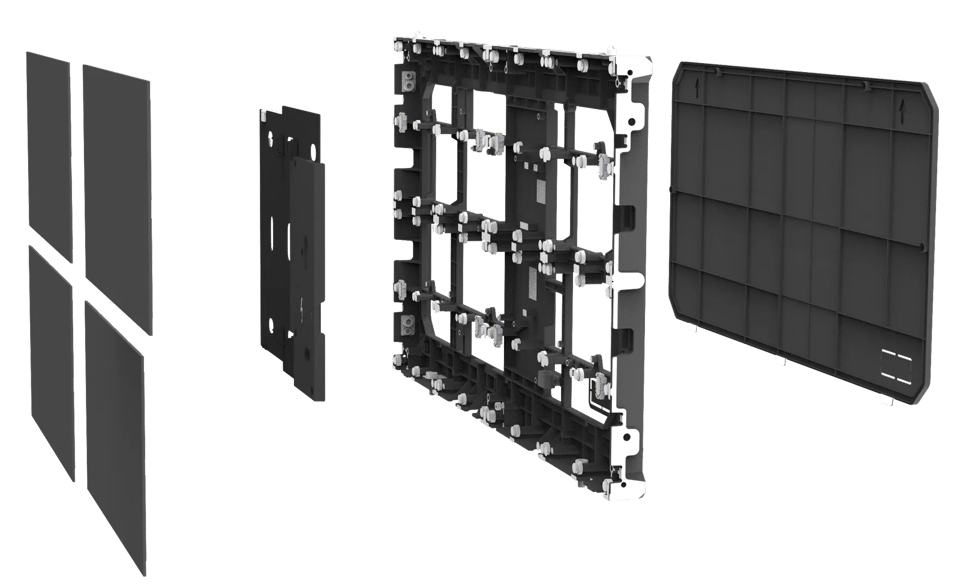

Caisson léger et fin

Sans coque inférieure en plastique, les cartes LED se fixent directement au caisson pour une structure particulièrement légère et fine

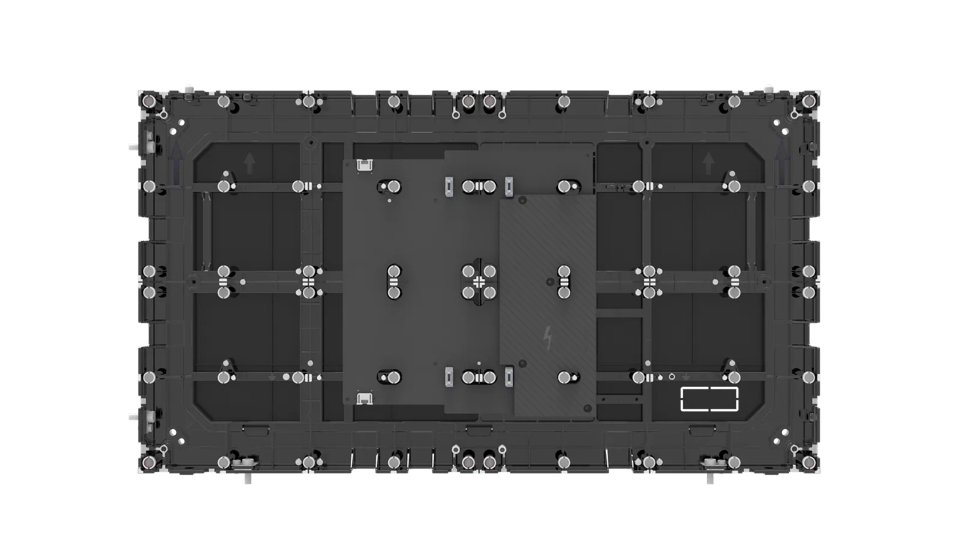

Cadre de caisson et capot arrière : une structure légère et renforcée
Poids réduit de 60 % : chaque caisson pèse seulement 1,5 kg sans modules et 3,6 kg avec modules
Épaisseur réduite de 20 % : seulement 33 mm pour l’ensemble

Modules à maintenance frontale et lecture/écriture intelligentes

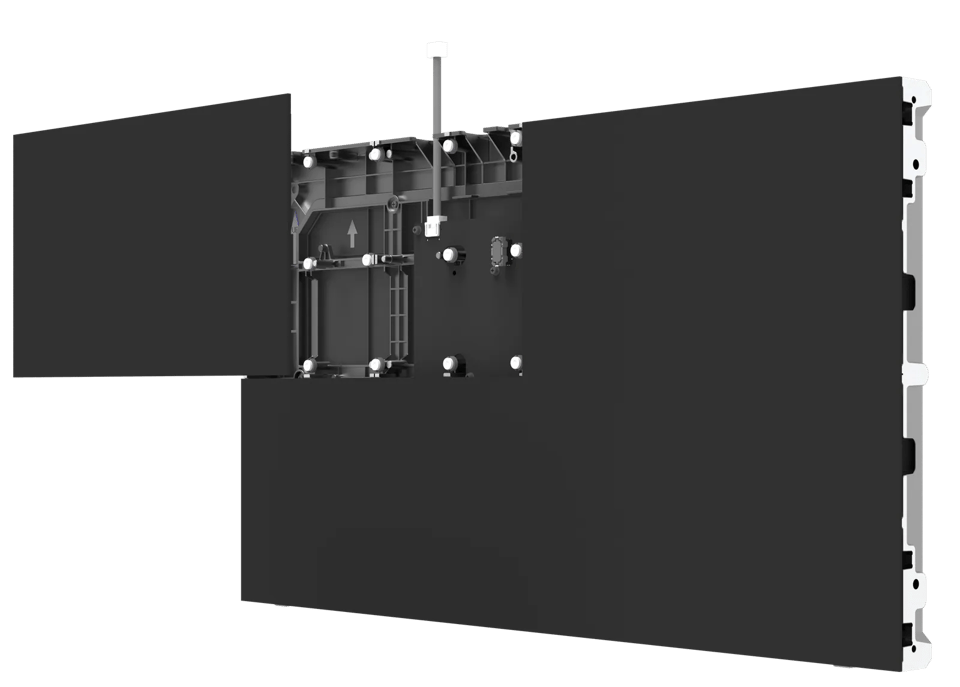

Conception des modules et maintenance frontale

Les modules se raccordent directement au caisson pour une transmission plus stable. Les modules magnétiques se retirent par l’avant à l’aide d’un outil de réparation.

Lecture et écriture intelligentes

Interface de communication haute vitesse LVDS. Prend en charge la gestion intelligente par lecture/écriture de l’état de fonctionnement des modules.

Modules multi-technologies, surface d’écran parfaitement plane

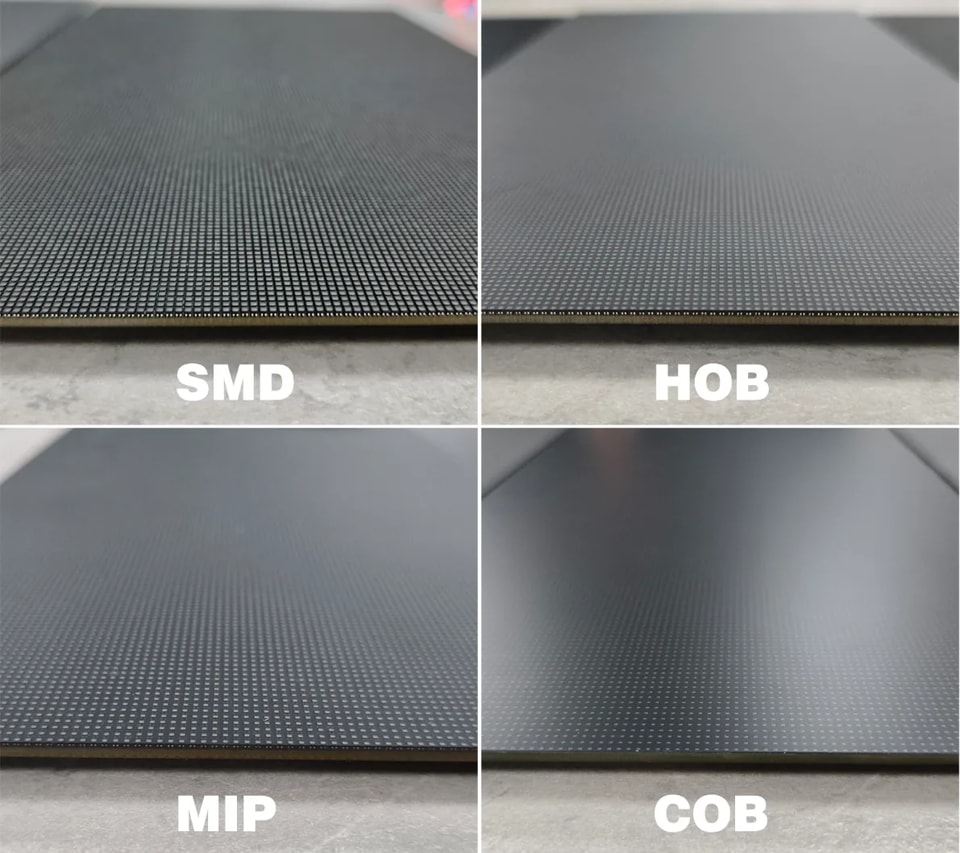

Compatible avec plusieurs technologies de modules

Compatible avec toute la gamme de cartes LED SMD, HOB, MIP et COB, sur une même plateforme de caisson et de contrôle. Les modules se remplacent rapidement.

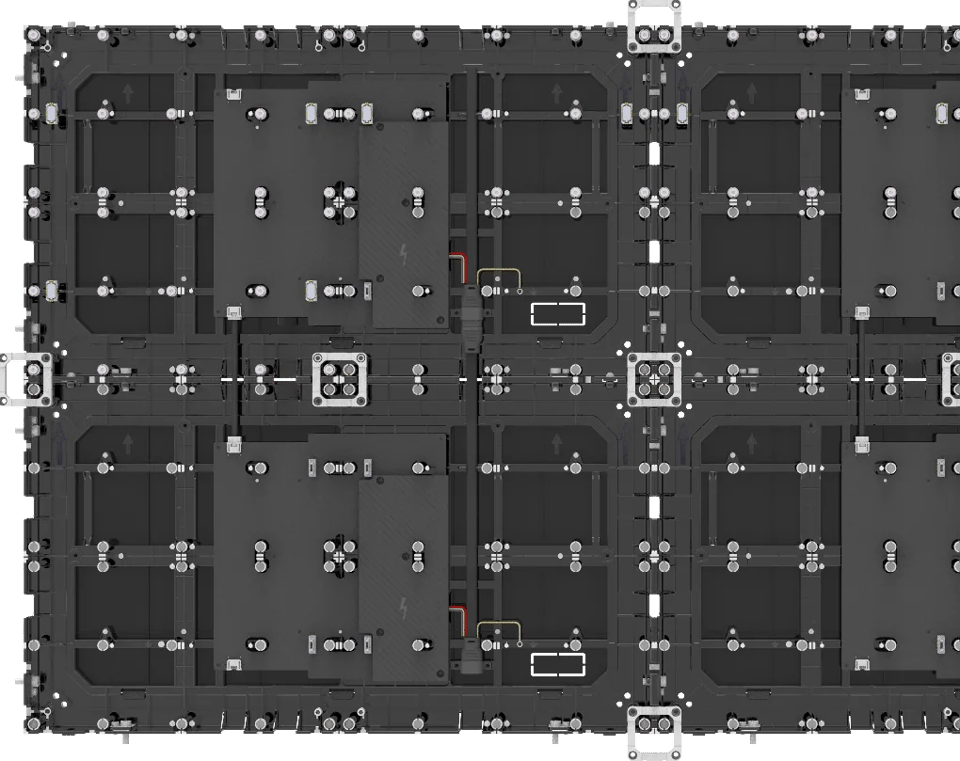

Plaques de liaison pour une planéité optimale

Les plaques de liaison assemblent les caissons et garantissent une surface d’écran parfaitement plane.

Assemblage d’angle intérieur à 10°

Les caissons standard s’assemblent selon un arc intérieur de 10°. Des pièces de remplissage sur mesure comblent l’espace dans l’angle pour créer une surface courbe ou enveloppante sans raccord visible.

Pièce de remplissage sur mesure

Des pièces d’angle dédiées comblent l’espace pour un raccord affleurant et sans joint visible.

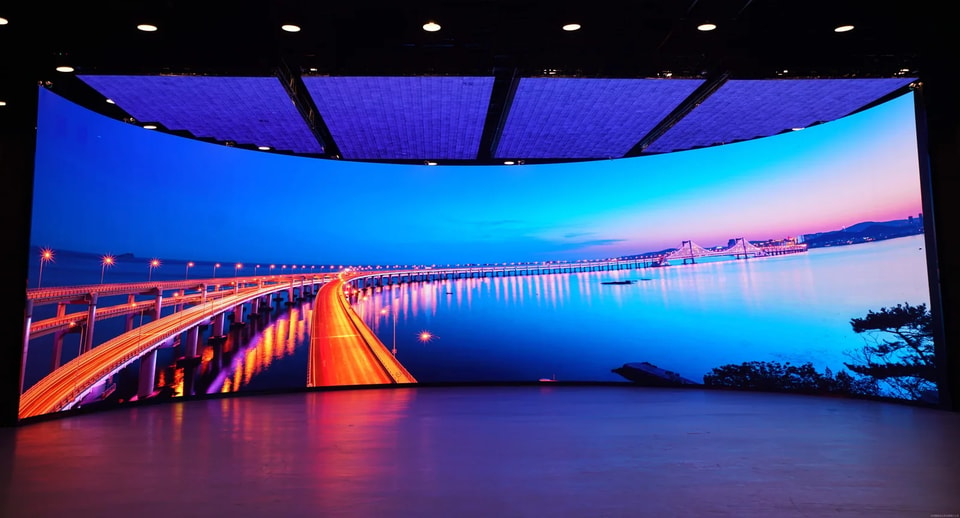

Surface courbe sans raccord visible

Murs courbes, écrans enveloppants de scène et affichages cylindriques : une surface continue, sans rupture.

Formes flexibles

Adapté aux configurations non linéaires avec angles intégrés et scènes courbes.

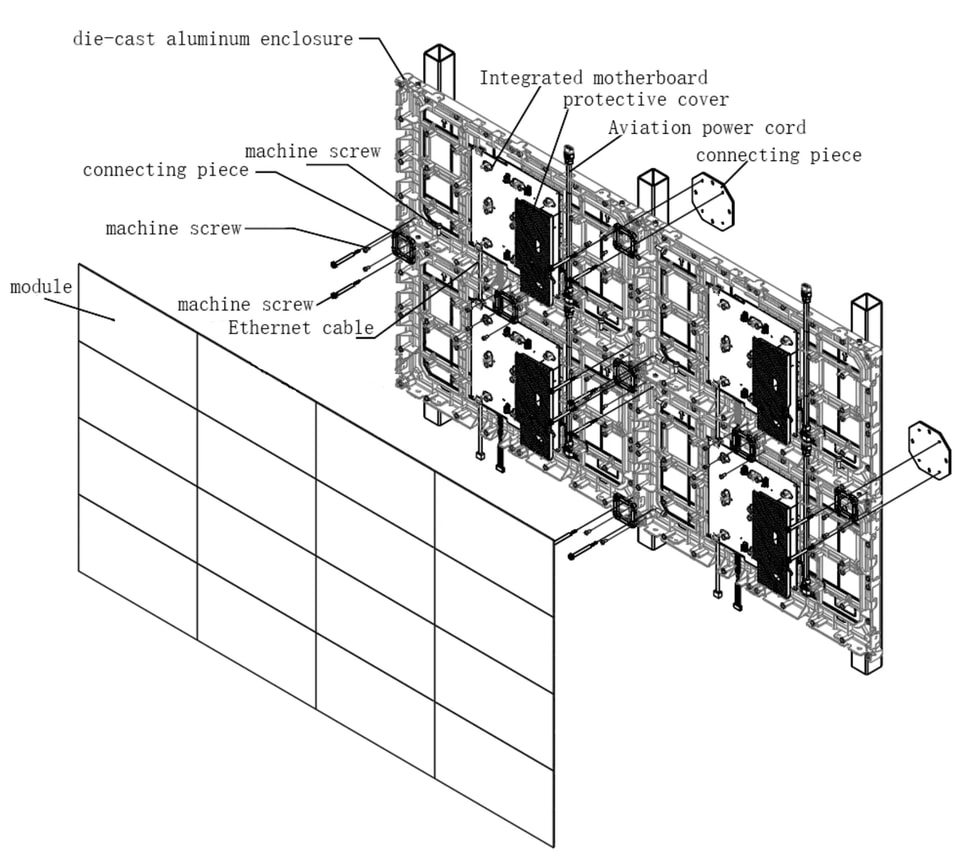

Vue éclatée de l’installation de l’écran

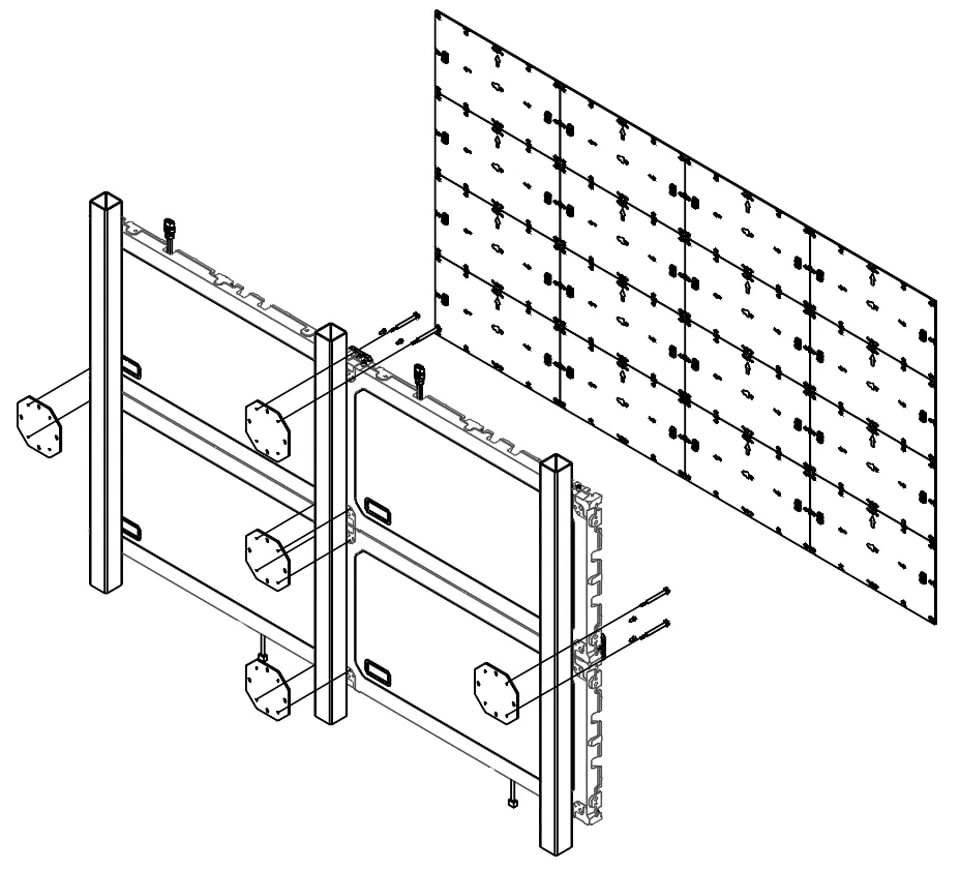

Schéma d’installation par l’avant
Schéma d’installation par l’arrière

Écran professionnel d’intérieur à faible pas de pixel

La série F2 Pro convient à tous types d’installations fixes en intérieur.

Studios
Grandes salles de conférence
Centres de contrôle
Villes intelligentes

Caractéristiques techniques+

Caractéristiques techniques

Spécifications techniques

Spécifications principales

Dimensions du caisson	600 × 337,5 × 32,9 mm
Pas de pixel — SMD / HOB	1,25 / 1,56 / 1,87 / 2,5 mm
Pas de pixel — COB	0,78 / 0,93 / 1,25 / 1,56 / 1,875 mm
Pas de pixel — MIP	0,93 / 1,25 / 1,56 mm
Certifications	CE, CCC

Performances d’affichage

Luminosité	≥500 cd/m² (SMD/HOB) / ≥600 cd/m² (COB/MIP)
Rapport de contraste	5000:1
Niveaux de gris	14 bits
Fréquence de rafraîchissement	3840 Hz
Fréquence d’images	50–60 Hz
Angle de vision	160° / 160°

Caisson et module

Dimensions du caisson	600 × 337,5 × 33 mm
Poids du caisson	3,6±0,3 kg
Dimensions du module	300 × 168,75 mm (SMD/HOB P2.5 : 300 × 337,5 mm ; COB P0.78 : 150 × 168,75 mm)
Poids du module	0,3±0,05 kg (SMD/HOB P2.5 : 0,6±0,05 kg ; COB P0.78 : 0,2±0,05 kg)

Caractéristiques de la série F2 Pro SMD/HOB

Paramètre	P1.25	P1.56	P1.875	P2.5
Configuration des pixels	SMD 1010	SMD 1212	SMD 1515	SMD 2121
Luminosité (cd/m²)	≥500	≥500	≥500	≥500
Niveaux de gris (bits)	13	13	13	14
Fréquence de rafraîchissement (Hz)	3840	3840	3840	3840
Fréquence d’images (Hz)	50 / 60	50 / 60	50 / 60	50 / 60
Mode de commande	Commande à courant constant (1/120)	Commande à courant constant (1/108)	Commande à courant constant (1/90)	Commande à courant constant (1/60)
Angle de vision (V/H°)	160/160	160/160	160/160	160/160
Température de couleur (K)	2000-9500	2000-9500	2000-9500	2000-9500
Uniformité de la luminosité et de la chromaticité	98%	98%	98%	98%
Rapport de contraste	5000:1	5000:1	5000:1	5000:1
Dimensions du module (mm)	300×168,75	300×168,75	300×168,75	300×337,5
Résolution du module (L×H)	240×135	192×108	160×90	120×135
Densité de pixels (points/m²)	640000	409600	284444	160000
Poids du module (kg)	0,3±0,05	0,3±0,05	0,3±0,05	0,6±0,05
Modules par caisson (L × H)	2×2	2×2	2×2	2×1
Résolution du caisson (L × H)	480×270	384×216	320×180	240×135
Dimensions du caisson (mm)	600×337,5×33	600×337,5×33	600×337,5×33	600×337,5×33
Poids du caisson (kg)	3,6±0,3	3,6±0,3	3,6±0,3	3,6±0,3
Planéité du cabinet (mm)	≤0,2	≤0,2	≤0,2	≤0,2
Maintenance	Maintenance par l’avant	Maintenance par l’avant	Maintenance par l’avant	Maintenance par l’avant
Matériau du caisson	Aluminium moulé sous pression	Aluminium moulé sous pression	Aluminium moulé sous pression	Aluminium moulé sous pression
Indice de protection	IP30	IP30	IP30	IP30
Consommation électrique maximale (W/m²)	≤350	≤310	≤280	≤260
Consommation électrique moyenne (W/m²)	≤120	≤110	≤95	≤90
Alimentation	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Durée de vie (heures)	≥100000	≥100000	≥100000	≥100000
Température de fonctionnement	−10 °C à +45 °C	−10 °C à +45 °C	−10 °C à +45 °C	−10 °C à +45 °C
Température de stockage	−20 °C à +55 °C	−20 °C à +55 °C	−20 °C à +55 °C	−20 °C à +55 °C
Humidité de fonctionnement	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR
Humidité de stockage	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR

Caractéristiques de la série F2 Pro COB

Paramètre	P0.78 (cathode commune)	P0.9375 (cathode commune)	P1.25 (cathode commune)	P1.25 (anode commune)	P1.5625 (cathode commune)	P1.5625 (anode commune)	P1.875
Configuration des pixels	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B
Luminosité (cd/m²)	≥600	≥600	≥600	≥600	≥600	≥600	≥600
Niveaux de gris (bits)	14	14	14	14	14	14	14
Fréquence de rafraîchissement (Hz)	3840	3840	3840	3840	3840	3840	3840
Fréquence d’images (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Mode de commande	Commande à courant constant (1/54)	Commande à courant constant (1/54)	Commande à courant constant (1/60)	Commande à courant constant (1/60)	Commande à courant constant (1/54)	Commande à courant constant (1/54)	Commande à courant constant (1/45)
Angle de vision (V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
Température de couleur (K)	2 000–10 000	2 000–10 000	2 000–10 000	2 000–10 000	2 000–10 000	2 000–10 000	2 000–10 000
Uniformité de la luminosité et de la chromaticité	98%	98%	98%	98%	98%	98%	98%
Rapport de contraste	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
Dimensions du module (mm)	150×168,75	300×168,75	300×168,75	300×168,75	300×168,75	300×168,75	300×168,75
Résolution du module (L×H)	192×216	320×180	240×135	240×135	192×108	192×108	160×90
Densité de pixels (points/m²)	1638400	1137778	640000	640000	409600	409600	284444
Poids du module (kg)	0,2±0,05	0,3±0,05	0,3±0,05	0,3±0,05	0,3±0,05	0,3±0,05	0,3±0,05
Modules par caisson (L × H)	4×2	2×2	2×2	2×2	2×2	2×2	2×2
Résolution du caisson (L × H)	768×432	640×360	480×270	480×270	384×216	384×216	320×180
Dimensions du caisson (mm)	600×337,5×33	600×337,5×33	600×337,5×33	600×337,5×33	600×337,5×33	600×337,5×33	600×337,5×33
Poids du caisson (kg)	3,6±0,3	3,6±0,3	3,6±0,3	3,6±0,3	3,6±0,3	3,6±0,3	3,6±0,3
Planéité du cabinet (mm)	≤0,2	≤0,2	≤0,2	≤0,2	≤0,2	≤0,2	≤0,2
Maintenance	Maintenance par l’avant	Maintenance par l’avant	Maintenance par l’avant	Maintenance par l’avant	Maintenance par l’avant	Maintenance par l’avant	Maintenance par l’avant
Matériau du caisson	Aluminium moulé sous pression	Aluminium moulé sous pression	Aluminium moulé sous pression	Aluminium moulé sous pression	Aluminium moulé sous pression	Aluminium moulé sous pression	Aluminium moulé sous pression
Indice de protection	IP30	IP30	IP30	IP30	IP30	IP30	IP30
Consommation électrique maximale (W/m²)	≤450	≤340	≤260	≤320	≤230	≤280	≤250
Consommation électrique moyenne (W/m²)	≤150	≤120	≤90	≤110	≤80	≤95	≤85
Alimentation	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Durée de vie (heures)	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
Température de fonctionnement	−10 °C à +45 °C	−10 °C à +45 °C	−10 °C à +45 °C	−10 °C à +45 °C	−10 °C à +45 °C	−10 °C à +45 °C	−10 °C à +45 °C
Température de stockage	−20 °C à +55 °C	−20 °C à +55 °C	−20 °C à +55 °C	−20 °C à +55 °C	−20 °C à +55 °C	−20 °C à +55 °C	−20 °C à +55 °C
Humidité de fonctionnement	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR	10 % HR à 80 % HR
Humidité de stockage	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR	10 % HR à 85 % HR

Caractéristiques de la série F2 Pro MIP

Paramètre	P1.56
Configuration des pixels	MIP 1010
Luminosité (cd/m²)	≥600
Niveaux de gris (bits)	13
Fréquence de rafraîchissement (Hz)	3840
Fréquence d’images (Hz)	50 / 60
Mode de commande	Commande à courant constant (1/54)
Angle de vision (V/H°)	160/160
Température de couleur (K)	2 000–10 000
Uniformité de la luminosité et de la chromaticité	98%
Rapport de contraste	5000:1
Dimensions du module (mm)	300×168,75
Résolution du module (L×H)	192×108
Densité de pixels (points/m²)	409600
Poids du module (kg)	0,3±0,05
Modules par caisson (L × H)	2×2
Résolution du caisson (L × H)	384×216
Dimensions du caisson (mm)	600×337,5×33
Poids du caisson (kg)	3,6±0,3
Planéité du cabinet (mm)	≤0,2
Maintenance	Maintenance par l’avant
Matériau du caisson	Aluminium moulé sous pression
Indice de protection	IP30
Consommation électrique maximale (W/m²)	≤420
Consommation électrique moyenne (W/m²)	≤150
Alimentation	CA 100–240 V, 50–60 Hz
Durée de vie (heures)	≥100000
Température de fonctionnement	−10 °C à +45 °C
Température de stockage	−20 °C à +55 °C
Humidité de fonctionnement	10 % HR à 80 % HR
Humidité de stockage	10 % HR à 85 % HR

Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.

Livraison+

Livraison et service

De la commande à l’installation

Délai de livraison standard: 30 jours pour 1 000 m²
Garantie: 1 an
Certifications: CE / CCC
Emballage: Caissons : carton, 4 par colis ; modules : carton, 48 par colis
Installation: Montage mural, sur support inférieur ou au sol

Personnalisation+

Modules LED finis dans l’atelier de vieillissement de GKC

Marque blanche

Personnalisez votre solution pour votre marché

Votre logo sur les caissons, l’interface logicielle, les cartons et les manuels
Tension, prises et certifications adaptées à votre marché local
Pas de pixel, dimensions des caissons et indice de protection IP adaptés à vos projets
Conception adaptée aux climats chauds, humides et aux brouillards salins

Chaque devis est établi en fonction de votre projet.

Envoyez une demande de partenariat

Devenir partenaire de marque

Chaque gamme permet de créer votre marque en marque blanche.

Présentez-nous votre marché et vos projets cibles : nous sélectionnerons les gammes de produits adaptées, organiserons les certifications requises et établirons des devis sur mesure.
