Écran LED fixe intérieur F1 Pro
Présentation générale
Écran LED fixe intérieur F1 Pro
F1 Pro est un caisson en aluminium moulé sous pression de 640 × 480 × 60,7 mm, conçu pour les installations fixes en intérieur, notamment dans les centres commerciaux, les supermarchés, les villes intelligentes et les écrans publicitaires des aéroports et des gares. Les modules se raccordent directement au caisson et stockent leurs propres données d’étalonnage. Les modules et les cartes HUB sont accessibles pour la maintenance par l’avant ou l’arrière. Des configurations avec une carte et une alimentation ou avec deux cartes et deux alimentations sont disponibles.
- Connexion directe des modules
- Maintenance par l’avant et l’arrière
- Compatible avec deux cartes et deux alimentations
- Capot arrière papillon
- La mémoire IC stocke les données d’étalonnage des modules

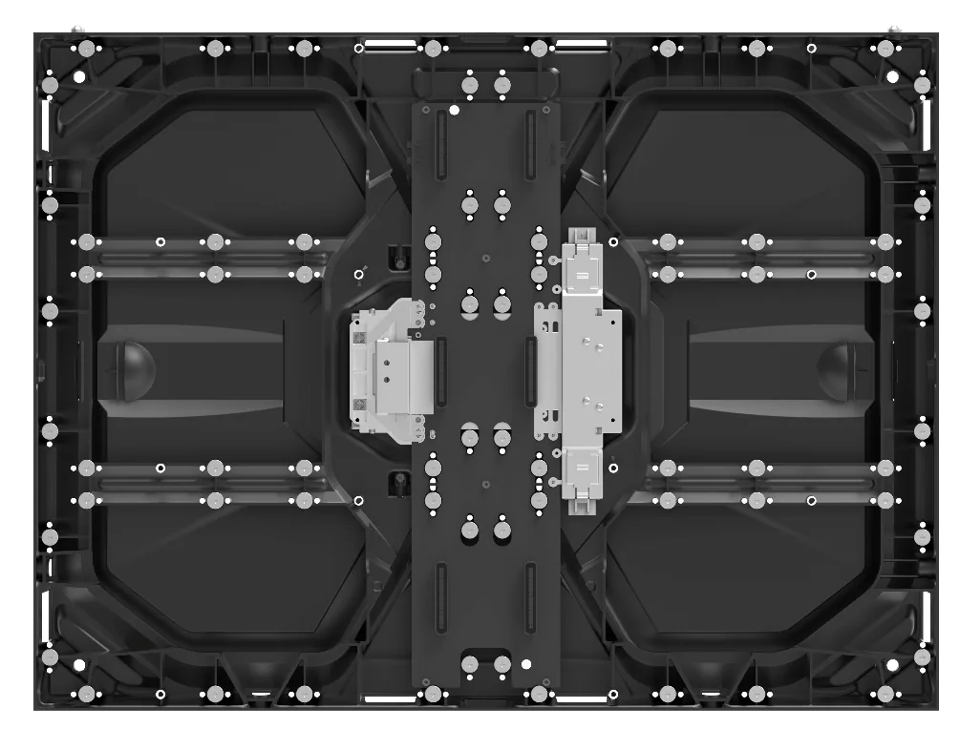

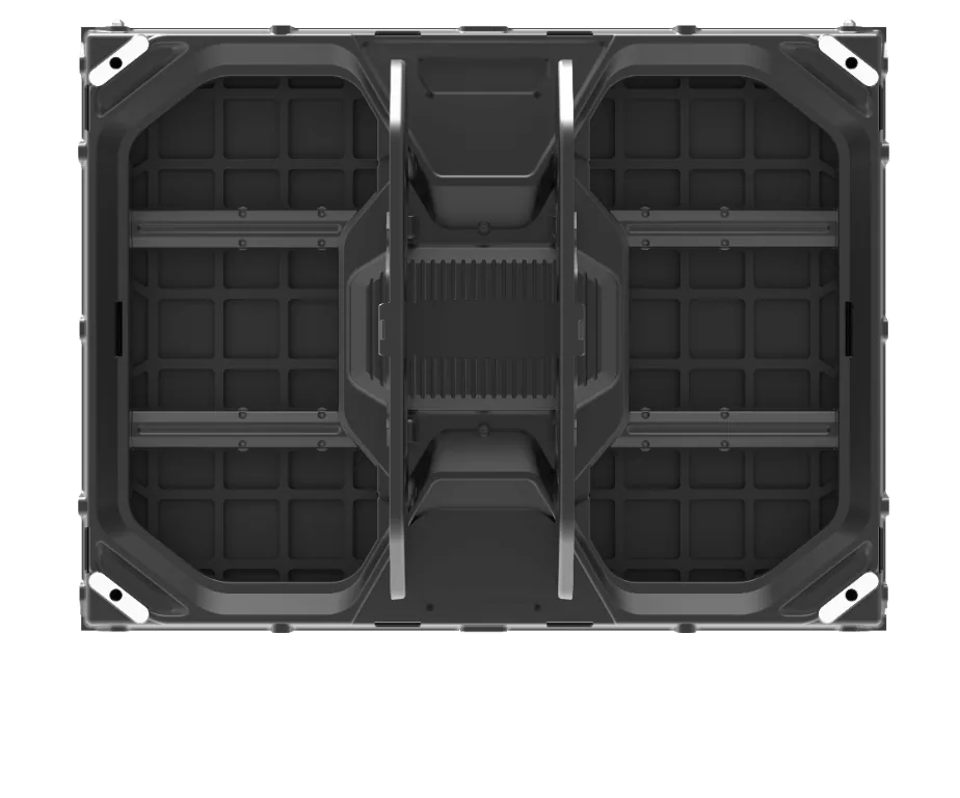

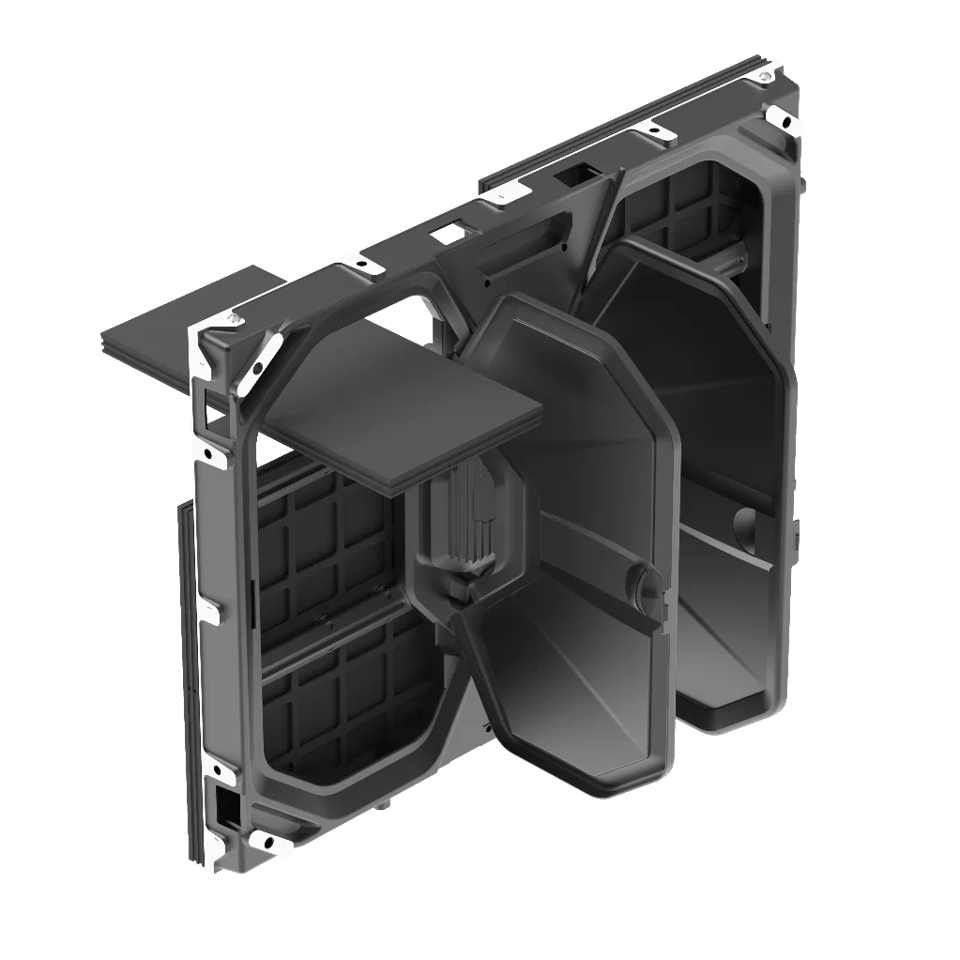

Capot arrière du caisson
- Le capot arrière papillon s’ouvre pour faciliter la maintenance.
- L’alimentation est plaquée contre le capot arrière en aluminium moulé sous pression.
- Des ailettes de dissipation thermique au niveau de l’alimentation améliorent l’évacuation de la chaleur.
- Brevet : structure articulée entre le caisson et le capot arrière.

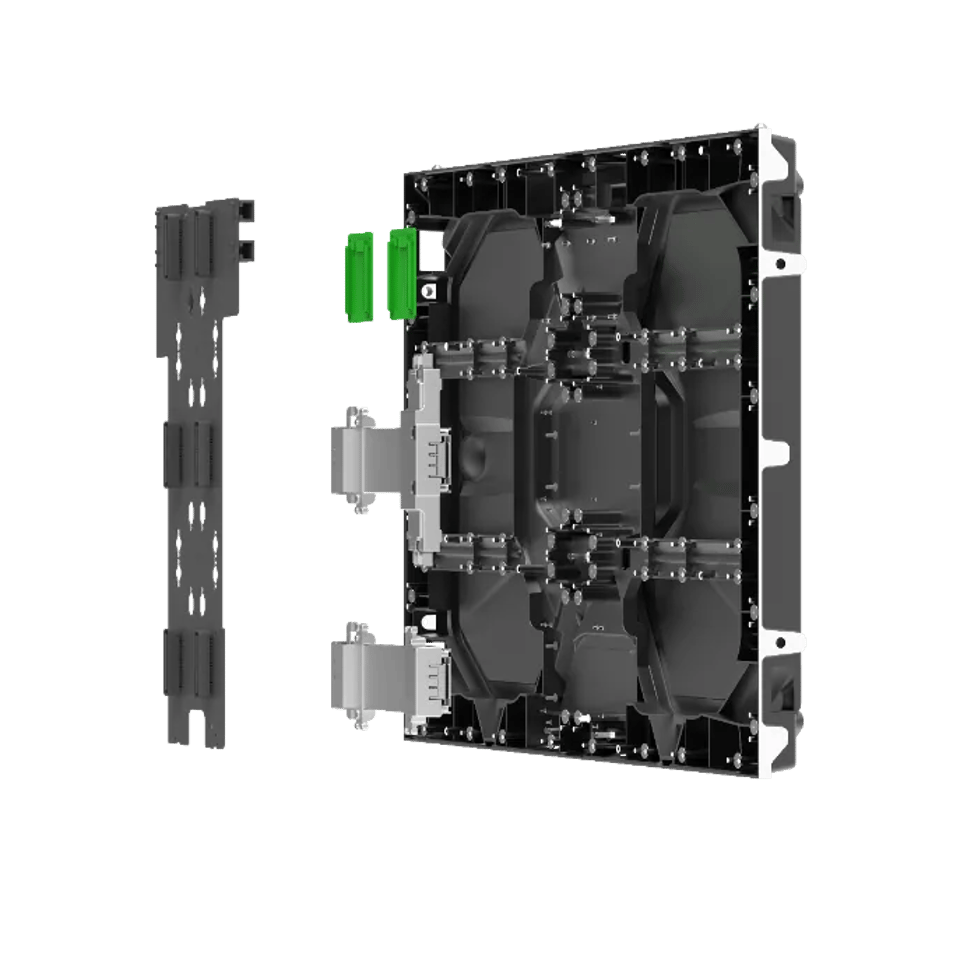

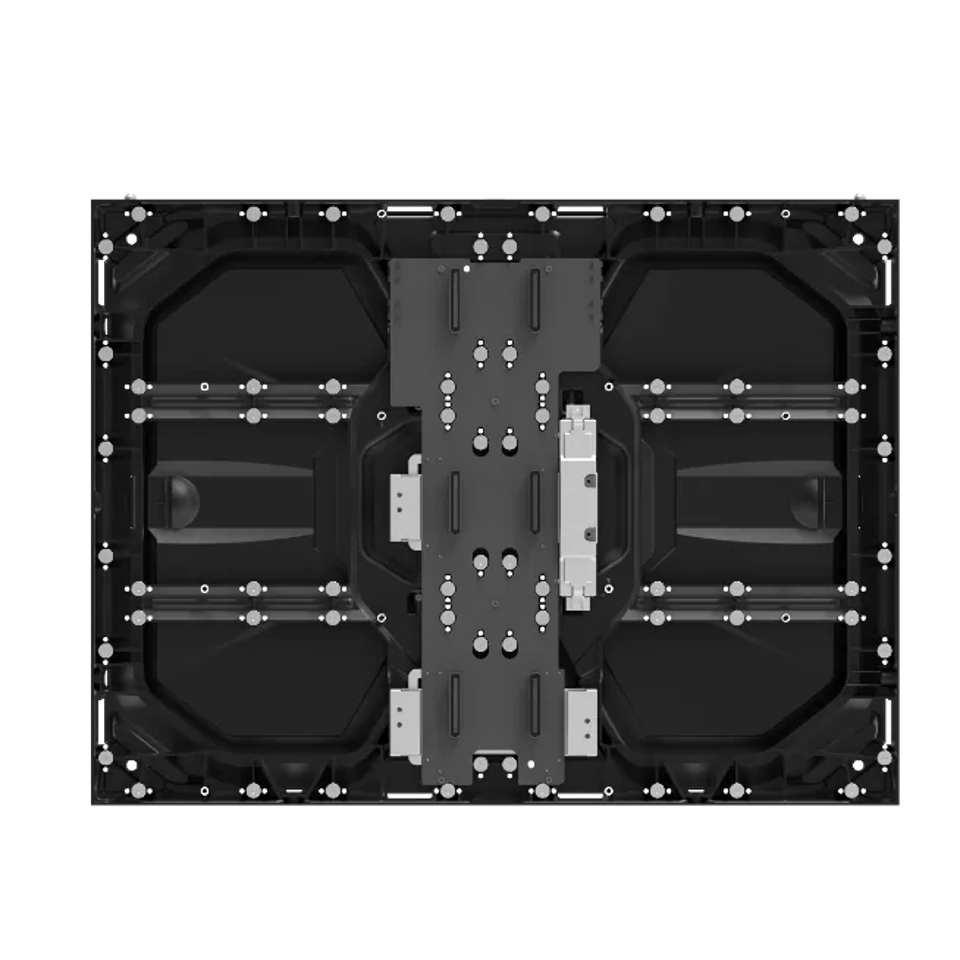

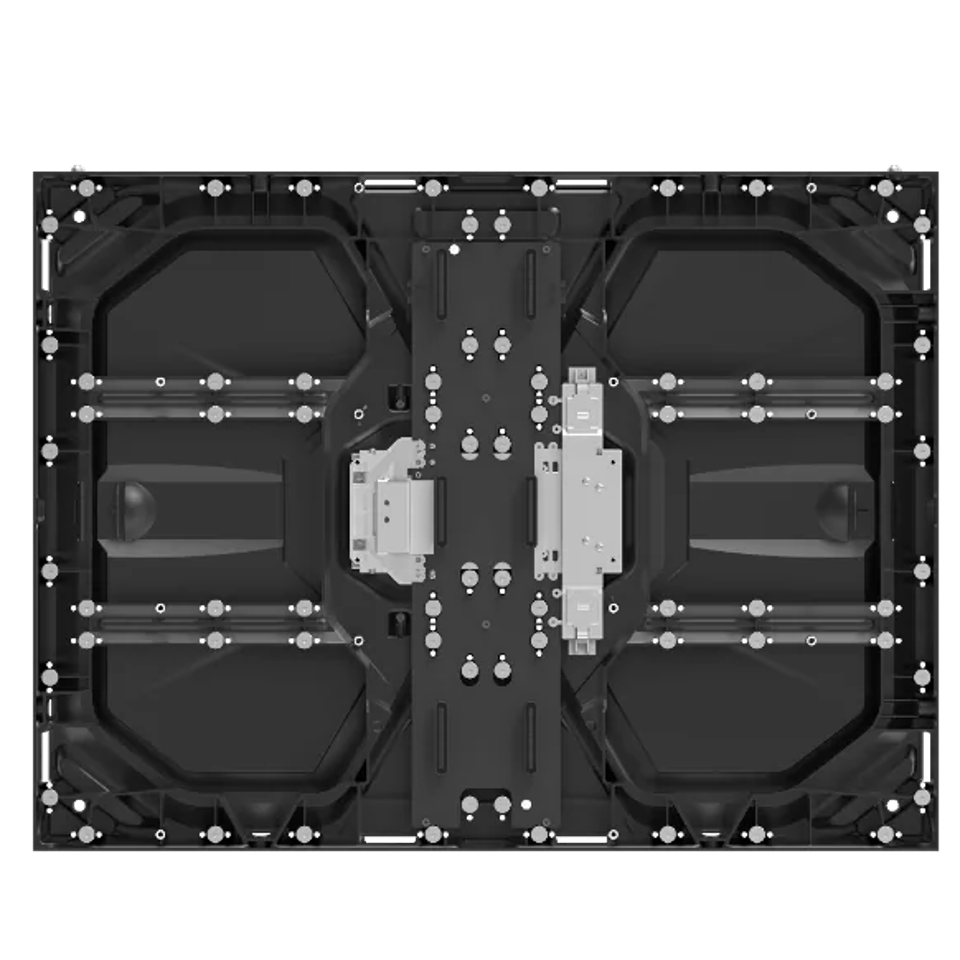

Configuration avec une ou deux cartes et alimentations
- Solution avec une carte et une alimentation.
- Solution avec deux cartes et deux alimentations.
- Brevet : structure de support à équilibrage magnétique.
- Brevet : module d’assemblage du système d’alimentation.

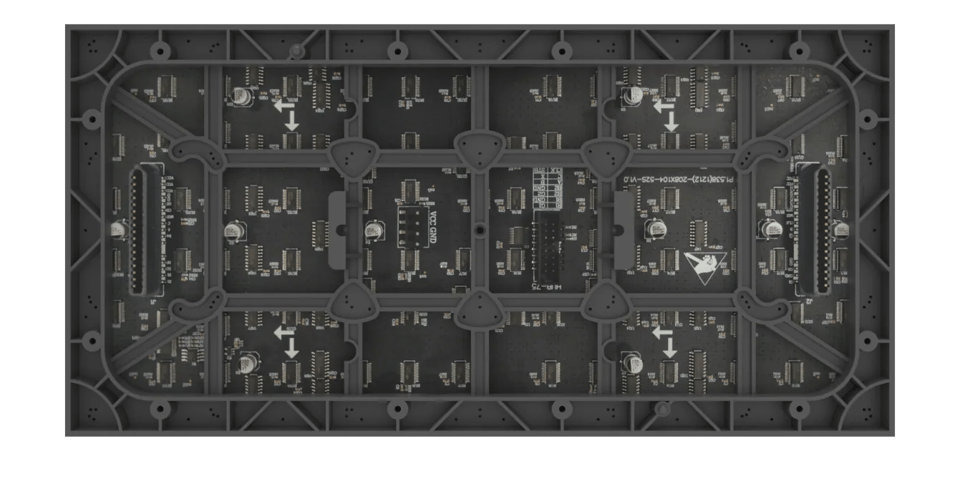

Modules à connexion directe
- Les modules se raccordent directement au caisson pour une transmission plus stable, sans câbles apparents à l’arrière.
- L’interface de connexion directe est détrompée : impossible d’insérer les modules à l’envers et de les endommager.
- Chaque module intègre une mémoire IC qui stocke ses données d’étalonnage.
- Après l’étalonnage de l’écran complet, les modules déplacés d’un caisson à l’autre récupèrent automatiquement leurs données, sans nouvel étalonnage.
- Pour les modules de rechange, importez les données d’étalonnage afin de les calibrer sans avoir à les recalibrer.
- Poignée de maintenance arrière sur chaque module.
Maintenance des modules par l’avant et l’arrière

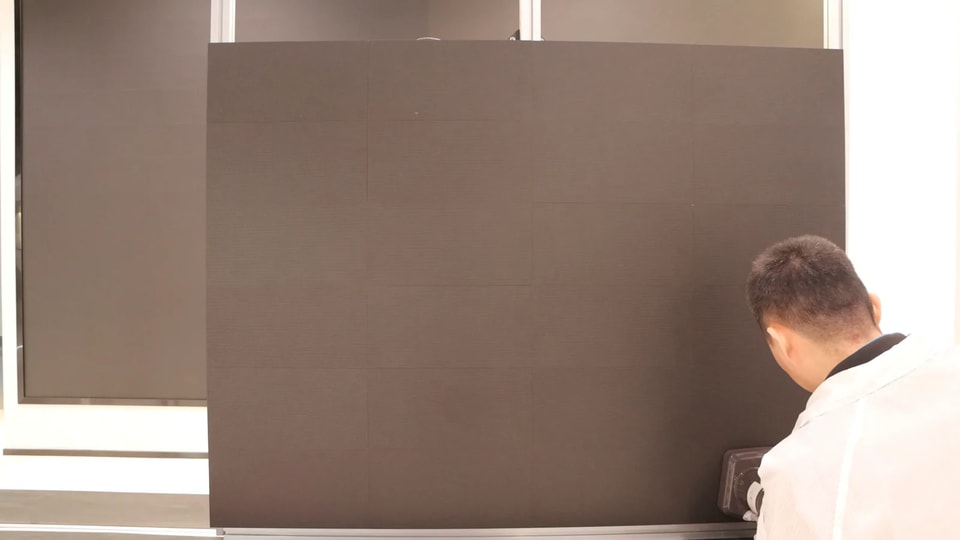

Maintenance par l’avant
Les modules sont magnétiques et se retirent par l’avant à l’aide d’une ventouse.
Maintenance par l’arrière
Ouvrez le capot arrière du caisson, saisissez la poignée du module, poussez celui-ci vers l’avant, faites-le pivoter, puis retirez-le par l’arrière.

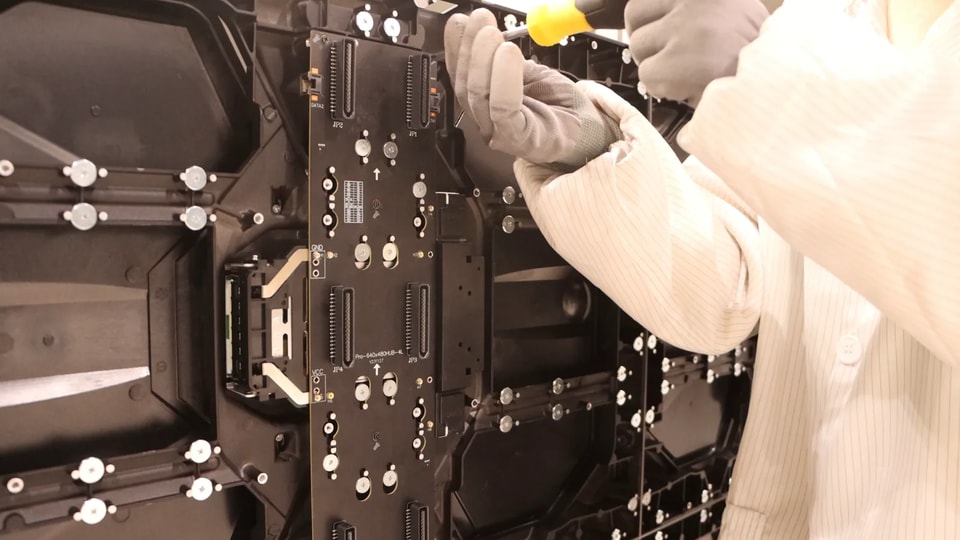

Maintenance de la carte HUB par l’avant et l’arrière
Maintenance par l’avant
Après avoir retiré le module, desserrez au tournevis les six vis imperdables de la carte HUB, puis retirez-la par l’avant.
Maintenance par l’arrière
Après avoir retiré le module, desserrez les six vis imperdables à l’arrière du caisson, faites pivoter la carte HUB, puis retirez-la par l’arrière. Pour la remettre en place, insérez-la par l’arrière, alignez-la sur les pions de positionnement et serrez les vis.
Modes d’installation

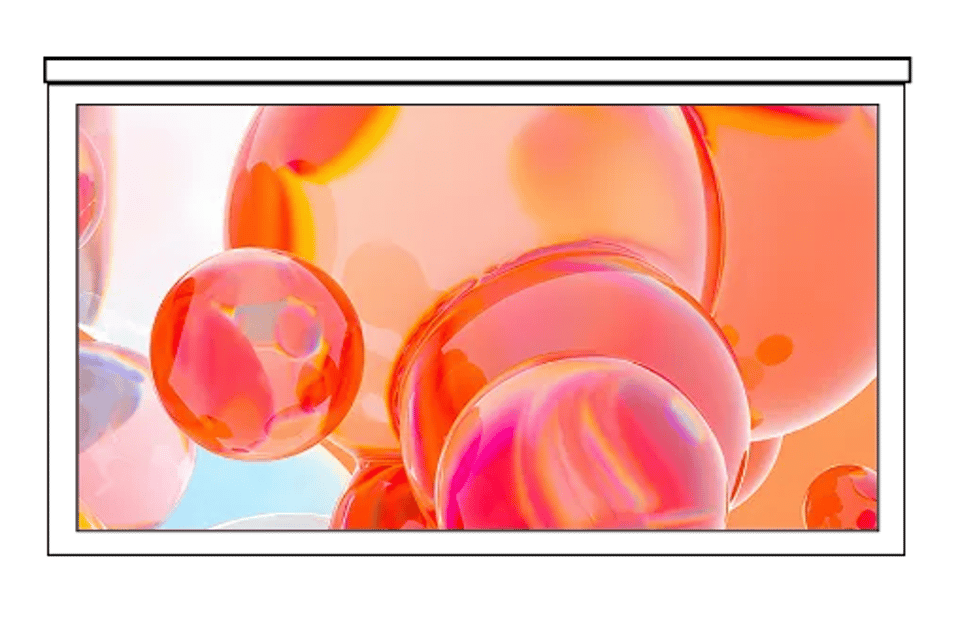

- Montage mural, en applique ou encastré : pris en charge.
- Installation sur échafaudage inférieur : prise en charge.

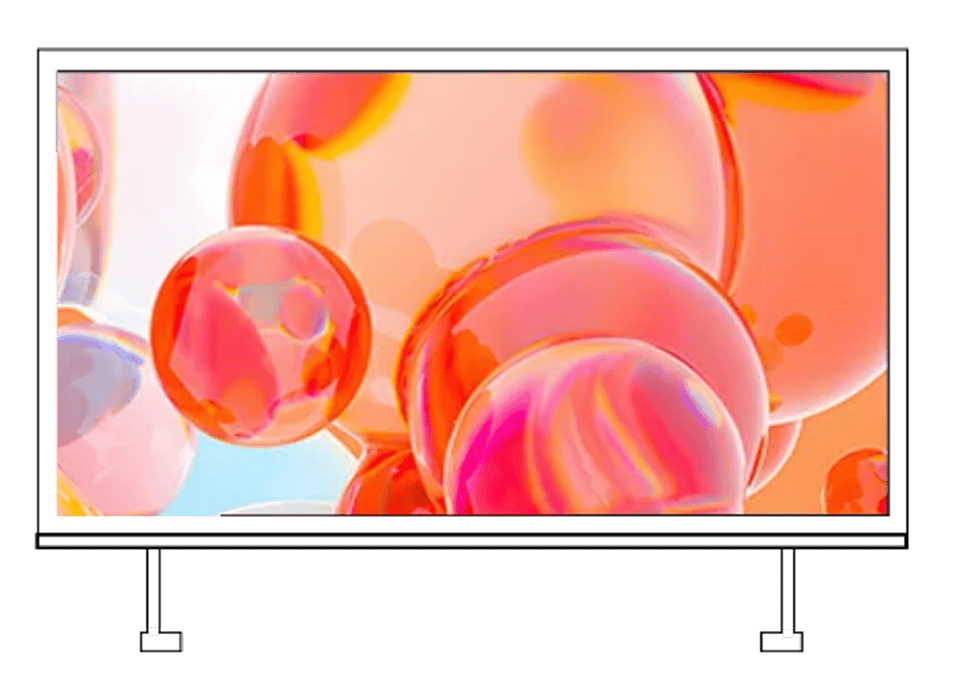

- Installation au sol : prise en charge.

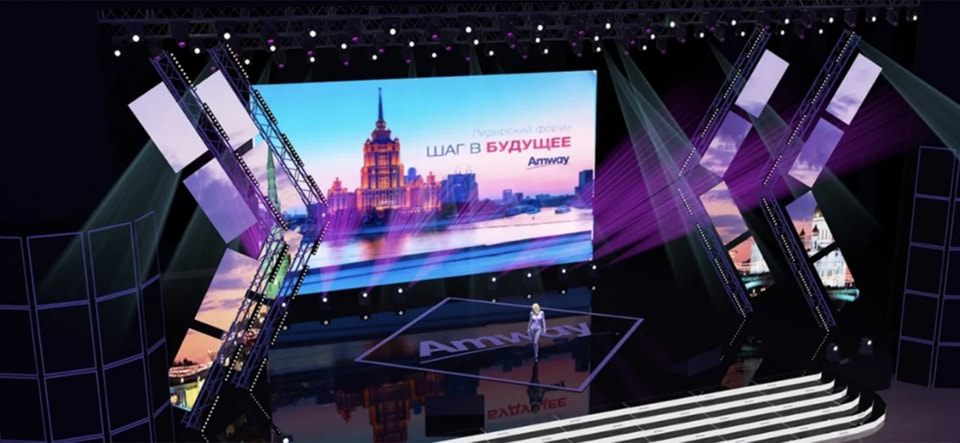

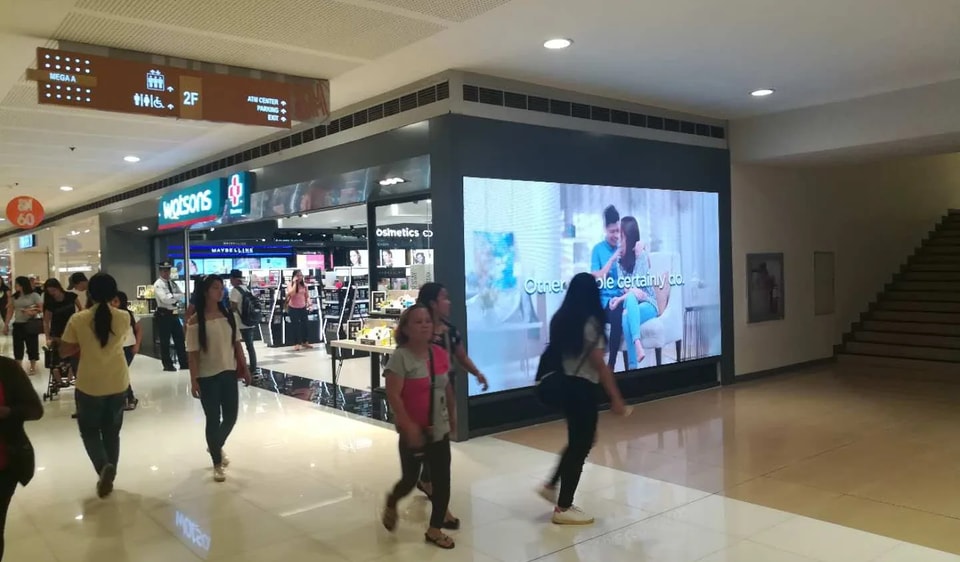

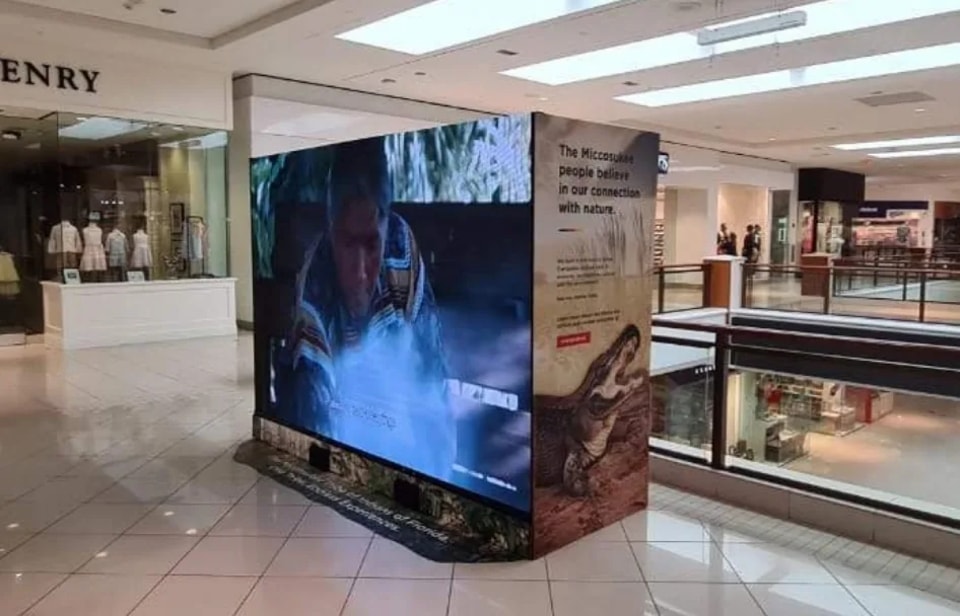

Écrans commerciaux d’intérieur
Les produits de la série F1 Pro conviennent à de nombreuses installations fixes en intérieur.
- Centres commerciaux
- Supermarchés
- Villes intelligentes
- Écrans publicitaires dans les aéroports et les gares
Caractéristiques techniques
Spécifications techniques
Spécifications principales
| Dimensions du caisson | 640 × 480 × 60,7 mm |
| Dimensions du module | 320 × 160 mm |
| Pas de pixel — SMD | 1,25 / 1,538 / 1,86 / 2 / 2,5 / 3,076 / 4 mm |
| Matériau du caisson | Aluminium moulé sous pression |
| Maintenance | Avant et arrière |
Performances d’affichage
| Luminosité | ≥ 500 nits |
| Rapport de contraste | 5000:1 |
| Niveaux de gris | 14 bits |
| Fréquence de rafraîchissement | 3840 Hz |
| Fréquence d’images | 50–60 Hz |
| Angle de vision | 160° / 160° |
Caisson et module
| Dimensions du caisson | 640 × 480 × 60,7 mm |
| Dimensions du module | 320 × 160 mm |
| Poids du caisson | 7 ± 0,5 kg |
| Poids du module | 0,45 kg |
| Matériau du caisson | Aluminium moulé sous pression |
| Maintenance | Maintenance par l’avant et l’arrière |
Paramètres de base
| Paramètre | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| Configuration des pixels | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| Luminosité (cd/m²) | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| Niveaux de gris (bits) | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Fréquence de rafraîchissement (Hz) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| Fréquence d’images (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Mode de commande | Commande à courant constant (1/64) | Commande à courant constant (1/52) | Commande à courant constant (1/43) | Commande à courant constant (1/40) | Commande à courant constant (1/32) | Commande à courant constant (1/26) | Commande à courant constant (1/20) |
| Angle de vision (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| Température de couleur (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformité de la luminosité et de la chromaticité | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| Rapport de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Dimensions du module (mm) | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| Résolution du module (L×H) | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| Densité de pixels (points/m²) | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| Poids du module (kg) | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 |
Paramètres du caisson
| Paramètre | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| Assemblage des caissons (L × H) | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 |
| Résolution du caisson (L × H) | 512 × 384 | 416 × 312 | 344×258 | 320×240 | 256×192 | 208×156 | 160×120 |
| Dimensions du caisson (mm) | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 |
| Poids du caisson (kg) | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 |
| Planéité du cabinet (mm) | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 |
| Méthode de maintenance | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière | Maintenance par l’avant et l’arrière |
| Matériau du caisson | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression |
| Indice de protection | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| Consommation électrique maximale (W/m²) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
Caractéristiques issues de la documentation produit de GKC. La configuration finale sera confirmée dans le devis de votre projet.
Livraison et service
De la commande à l’installation
- Délai de livraison standard
- 30 jours pour 1 000 m²
- Garantie
- Un an
- Certifications
- Tests CEM et de conduction réussis
- Emballage
- Caissons : cartons de 4 unités (722×324×557 mm). Modules : cartons de 40 unités (633×373×410 mm).
- Installation
- Montage mural en saillie ou encastré ; structure de support au sol ; pose au sol
