Principe de fonctionnement des broches

Les broches sont couramment utilisées pour connecter des cartes de circuits imprimés (PCB) et constituent un type de connecteur universel. Elles sont généralement associées à des barrettes ou à des connecteurs filaires. Face à la concurrence sur le marché des connecteurs à broches, certains fabricants réduisent aujourd’hui les coûts en diminuant la qualité du placage et des matériaux, au détriment des performances et de la durée de vie du produit.

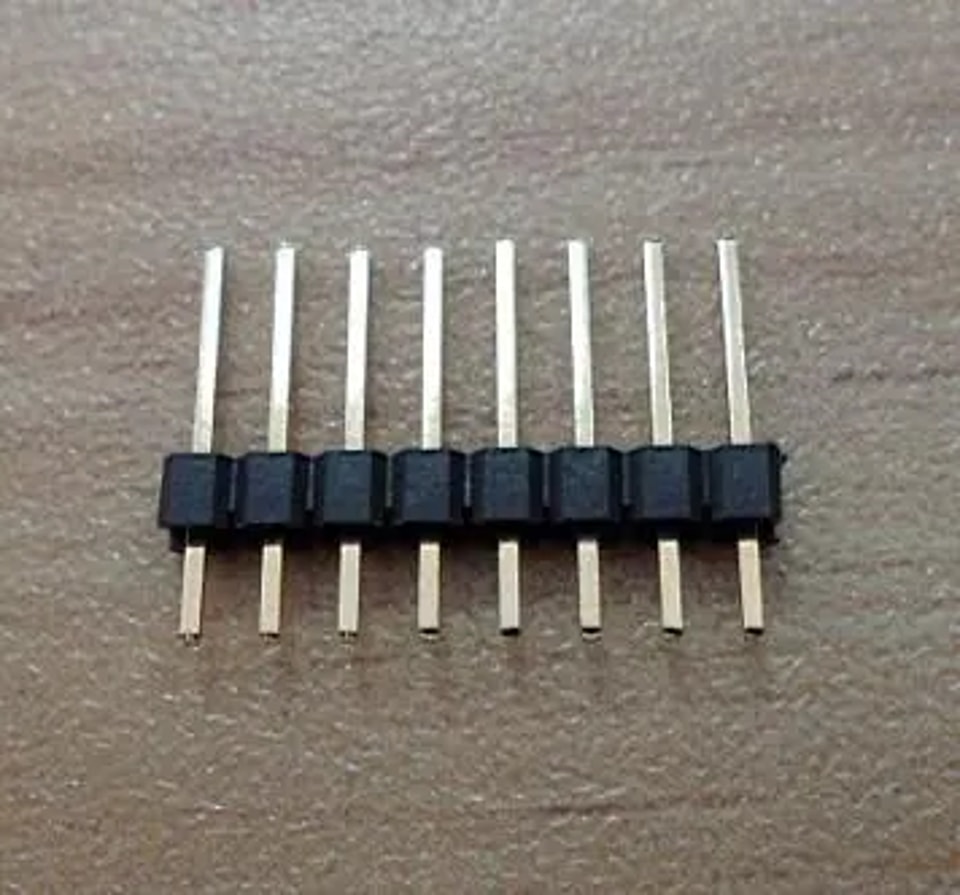

Qu’est-ce qu’une broche ?

Une barrette de broches est un connecteur largement utilisé en électronique, dans les appareils électriques et dans les instruments équipés de circuits imprimés. Elle sert à établir ou à isoler des connexions dans un circuit et joue un rôle de pont pour transmettre le courant ou les signaux. Elle est généralement associée à un connecteur femelle pour réaliser une connexion carte à carte, ou à des bornes de faisceau de câbles électroniques pour une connexion carte à fil. Elle peut également être utilisée seule pour une connexion carte à carte.

Les spécifications variant d’un produit à l’autre, les connecteurs à broches sont proposés dans différentes configurations. Selon les normes de classification du secteur électronique, ils se distinguent comme suit :

Selon l’entraxe, on distingue principalement cinq catégories : 2,54 mm, 2,00 mm, 1,27 mm, 1,00 mm et 0,8 mm. Selon le nombre de rangées, il existe des versions à une, deux ou trois rangées, entre autres. Selon le type de montage, on trouve des modèles CMS (horizontaux ou verticaux) et traversants DP (à insertion directe ou à retenue). Enfin, selon l’orientation de montage, 180° est désigné par S, 90° par W et le montage CMS par T.

Principe de fonctionnement des barrettes de broches

1. La facilité de manipulation et la résistance mécanique des barrettes de broches sont également essentielles. Le connecteur sert généralement d’interface entre la carte mère PCB et les composants externes. Les broches de la barrette sont très résistantes et peuvent parfois supporter des forces extérieures importantes.

2. Les composants assemblés par technologie traversante sont beaucoup plus fiables que leurs équivalents CMS. Ils résistent aux tractions, aux pressions et aux chocs thermiques, et se détachent moins facilement du PCB.

3. Pour le câblage sur site dans les installations industrielles, les broches et les connecteurs associés sont généralement des composants de forte puissance, adaptés à la transmission de tensions et de courants élevés.

4. Ces avantages diminuent lorsque l’adhérence des composants au PCB est réduite. Les barrettes de broches se caractérisent par leur conception compacte et leur facilité de montage. Elles diffèrent nettement des broches traversantes en termes de dimensions et de configuration d’assemblage.

5. La tenue diélectrique désigne la capacité à supporter la tension d’essai nominale entre les broches, entre les contacts ou entre les contacts et le boîtier.

6. Les barrettes de broches standard peuvent résister aux perturbations dues aux interférences électromagnétiques et contribuer à les protéger.

7. La résistance de contact des barrettes de broches doit être faible, de l’ordre de quelques dizaines d’ohms.

Ce connecteur est largement utilisé en électronique, dans les appareils électriques et dans les instruments équipés de circuits imprimés. Il sert à établir ou à isoler des connexions dans un circuit et joue un rôle de pont pour transmettre le courant ou les signaux. Il est généralement associé à un connecteur femelle pour réaliser une connexion carte à carte, ou à des bornes de faisceau de câbles électroniques pour une connexion carte à fil. Il peut également être utilisé seul pour une connexion carte à carte.
