Écran LED : procédé COB ou SMD, lequel choisir ?
Dans le domaine des écrans LED, les procédés COB et SMD s’opposent, chacun étant présenté comme supérieur. Mais lequel choisir ? Découvrez les différences entre ces deux procédés pour faire un choix éclairé lors de l’achat d’un écran LED.
1. Présentation des procédés
Le procédé SMD consiste à encapsuler la puce électroluminescente pour former des LED, puis à souder celles-ci sur un circuit imprimé (PCB) afin de créer un module. Les modules sont ensuite assemblés pour former un écran LED complet.
Le procédé COB consiste à souder directement la puce électroluminescente sur un circuit imprimé (PCB), puis à recouvrir l’ensemble d’un film pour former un module. Les modules sont ensuite assemblés pour constituer un écran LED complet.
2. Différences entre les deux procédés
(1) Différence de rendu de l’image
Les perles LED des écrans SMD émettent de la lumière individuellement, créant un effet de source lumineuse ponctuelle. À courte distance, cette source ponctuelle présente un aspect fortement granuleux. De plus, la lumière émise par les LED étant très directionnelle, elle peut facilement provoquer de l’éblouissement.
Sur un écran COB, un film recouvre l’ensemble des puces électroluminescentes. Après diffusion et réfraction par le film, la lumière devient une source lumineuse surfacique. Par rapport aux sources ponctuelles, les sources surfaciques offrent un rendu visuel plus homogène, sans effet granuleux, et réduisent la fatigue oculaire. Elles sont donc mieux adaptées à une utilisation prolongée à courte distance.
(2) Différence de durabilité
Les perles LED des produits SMD étant directement exposées à l’air libre, elles sont sensibles aux conditions extérieures, notamment à la poussière et à l’humidité, qui peuvent affecter la qualité d’affichage et la durée de vie de l’écran.
La surface des produits COB est encapsulée par une lentille, qui protège efficacement les puces LED, renforce leur protection et réduit le risque de pixels morts.
(3) Différence de niveau de protection
La protection offerte par le procédé SMD est relativement limitée. Les LED peuvent facilement être heurtées ou tomber, et la résistance à l’eau, à l’humidité et à la poussière est faible. En revanche, les réparations peuvent être effectuées sur site, ce qui facilite la maintenance ultérieure.
Le procédé COB offre une bonne protection, avec un indice IP65, qui protège efficacement contre l’eau, l’humidité et les chocs. Toutefois, l’encapsulation intégrale empêche les réparations sur site : l’écran doit être renvoyé en usine pour être réparé avec un équipement spécialisé, ce qui est moins pratique.
(4) Différence de coût
Le procédé SMD est utilisé depuis longtemps. Sa technologie est mature et largement déployée dans de nombreux contextes, ce qui permet de maintenir les coûts de fabrication à un niveau relativement bas et de proposer des prix plus compétitifs. Les écrans SMD bénéficient ainsi d’un avantage en matière de coûts de fabrication.
Le procédé COB est plus récent et s’adresse principalement au marché des écrans LED à faible pas de pixel. En raison de sa complexité technique et des contraintes liées aux coûts de production, les produits à encapsulation COB restent actuellement relativement chers. Toutefois, grâce aux progrès technologiques et à l’adoption croissante du marché, le coût de cette technologie devrait diminuer progressivement.

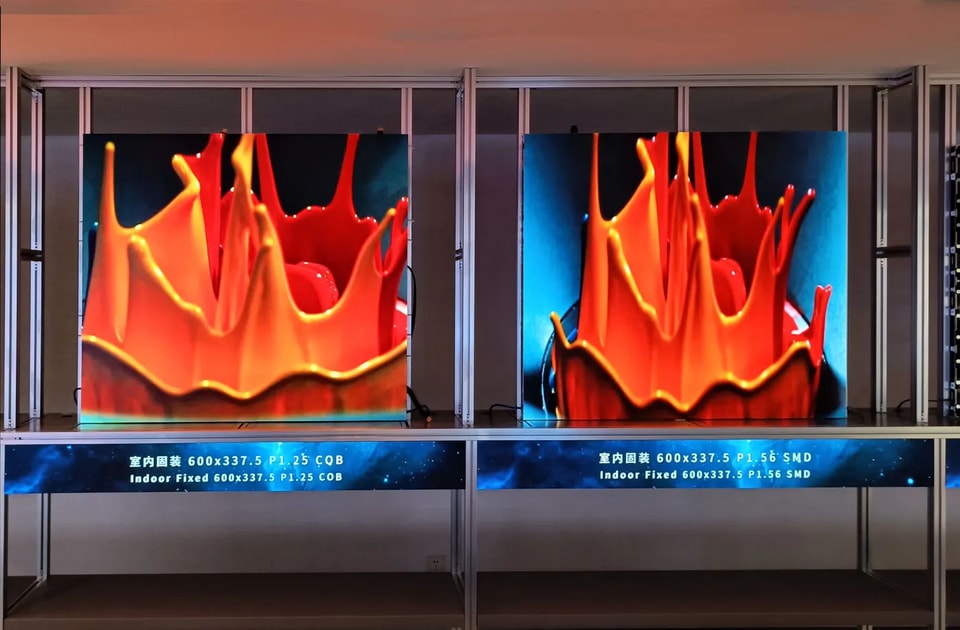

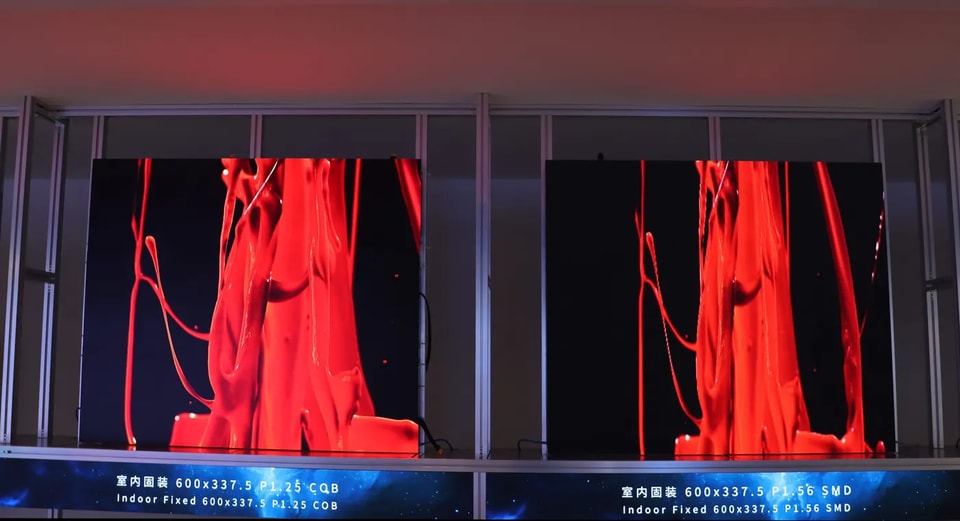

Les modèles P1.25 et P1.56 de la série F9 de GKC, des écrans LED d’intérieur à installation fixe, utilisent respectivement les procédés COB et SMD. Leurs modules mesurent 150 × 168,75 mm et leurs caissons 600 × 337,5 mm. Ils offrent un contraste de 1 000 000:1, une profondeur de niveaux de gris de 14 à 16 bits et une fréquence de rafraîchissement de 3 840 Hz. Leur faible pas de pixel convient à divers environnements intérieurs. Le contraste élevé et la richesse des niveaux de gris produisent des couleurs nuancées et éclatantes. Leur format 16:9, associé à une fréquence de rafraîchissement élevée, garantit une image nette et fluide. Enfin, les modules légers et fins simplifient l’installation, tandis que la maintenance par l’avant facilite l’entretien et réduit les coûts.

Bien que les procédés COB et SMD présentent des différences importantes, chacun possède ses propres caractéristiques et avantages. Le choix du procédé dépend de vos besoins et des performances attendues de votre écran LED. À mesure que la technologie progresse et que les besoins du marché évoluent, ces deux procédés continueront à se développer dans leurs domaines respectifs et à contribuer ensemble aux avancées du secteur des écrans LED.
