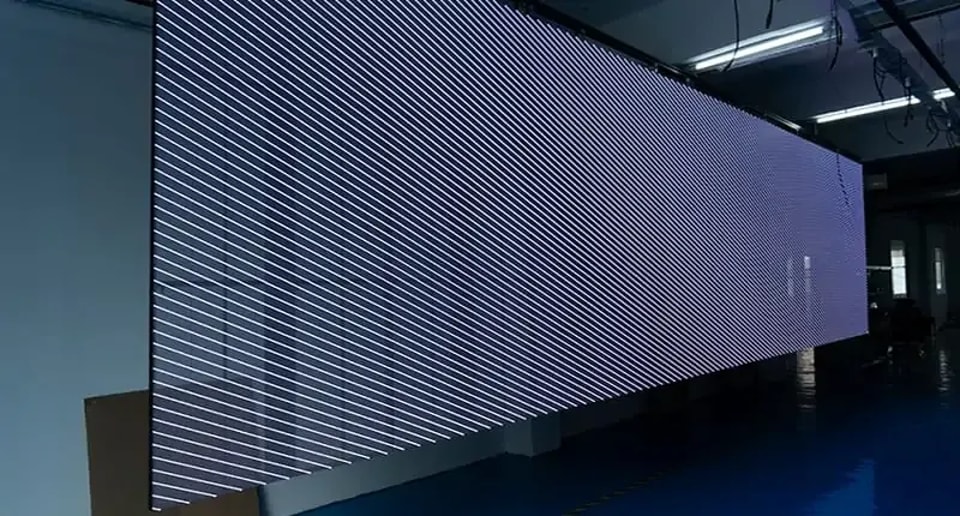

L’influence des LED sur les écrans LED

Éléments les plus coûteux et les plus utilisés des écrans LED, les perles LED jouent un rôle essentiel. Quel est l’impact des différents types de perles sur l’affichage ? Il se manifeste principalement de la manière suivante :

1. Luminosité de l’écran LED

La luminosité des LED est un facteur déterminant de celle de l’écran. Plus les LED sont lumineuses, plus la marge de réglage du courant est importante, ce qui permet d’économiser l’énergie et de préserver la stabilité des LED.

Les LED présentent différents angles de rayonnement. À luminosité de puce égale, plus cet angle est réduit, plus la LED est lumineuse, mais plus l’angle de vision de l’écran est restreint. En règle générale, choisissez un écran LED offrant un angle de vision d’au moins 100° afin de garantir une visibilité suffisante.
Pour les écrans présentant différents pas de pixel et destinés à des distances de visionnage variées,il convient de trouver le juste équilibre entre luminosité, angle de vision et prix.

2. Angle de vision de l’écran LED

L’angle de vision d’un écran LED dépend de celui des LED. Aujourd’hui, la plupart des écrans LED d’extérieur utilisent des LED elliptiques offrant un angle de vision horizontal de 100° et vertical de 50°. Les écrans d’intérieur utilisent généralement des LED CMS avec des angles de vision horizontal et vertical de 120°.

Les écrans installés en hauteur nécessitent parfois un angle de vision vertical plus important.L’angle de vision et la luminosité sont des paramètres antagonistes :un angle de vision plus large entraîne inévitablement une baisse de luminosité. Le choix de l’angle doit donc dépendre de l’usage prévu.

3. Qualité et taux de défaillance des LED

Un écran LED est composé de dizaines de milliers, voire de centaines de milliers de LED rouges, vertes et bleues. Leur luminosité diminue progressivement avec le temps. La vitesse de cette baisse dépend notamment de la puce LED, des matériaux auxiliaires et du procédé de conditionnement.
En général, après un essai d’éclairage de 1 000 heures à température ambiante et sous un courant de 20 mA, la baisse de luminosité des LED rouges doit rester inférieure à 7 %, et celle des LED bleues et vertes à 10 %. La cohérence de cette baisse pour les trois couleurs influe fortement sur l’équilibre des blancs d’un écran LED couleur et, par conséquent, sur la fidélité de l’image.

Par ailleurs, les LED de qualité affichent un faible taux de défaillance. Selon l’expérience du secteur, entre le début de l’assemblage de l’écran LED et la fin du test de vieillissement de 72 heures précédant l’expédition, le taux de défaillance ne doit pas dépasser 3/10 000 (pour les défaillances attribuables aux LED elles-mêmes).

4. Résistance aux décharges électrostatiques des LED

Les LED sont des composants semi-conducteurs sensibles à l’électricité statique, qui peut facilement provoquer leur défaillance. Leur résistance aux décharges électrostatiques est donc essentielle à la durée de vie de l’écran. Comment l’améliorer ?

• Lors du choix des puces, privilégiez des modèles de meilleure qualité et plus performants afin de réduire l’effet de l’électricité statique sur celles-ci.
• Le procédé de conditionnement joue également un rôle majeur dans la résistance électrostatique des LED. Pendant cette étape, le personnel doit porter des vêtements antistatiques et un bracelet antistatique correctement relié à la terre.
• Sur une ligne de production de LED, il est essentiel que la résistance de mise à la terre des différents équipements respecte les exigences. Elle doit généralement être de 4 ohms. Lorsque les exigences sont plus élevées, la limite est plus stricte et peut même être de 2 ohms ou moins.

En règle générale, la tension de défaillance mesurée lors d’un essai de décharge électrostatique en mode corps humain ne doit pas être inférieure à 2 000 V pour les LED.

5. Durée de vie de l’écran LED

La durée de vie moyenne d’un écran LED est estimée entre 60 000 et 100 000 heures, selon son utilisation, soit bien plus longtemps que celle des autres composants de l’écran. Dans le meilleur des cas, cela équivaut à utiliser un écran LED six heures par jour pendant 45 ans.
Ainsi, si la qualité des composants LED est garantie, que le courant de fonctionnement est adapté, que la conception thermique du circuit imprimé est efficace et que le processus de fabrication de l’écran est rigoureux, les LED compteront parmi les composants les plus durables de l’ensemble.

Voici quelques conseils pour prolonger la durée de vie de votre écran LED :

• Évitez les endroits trop humides ou fortement exposés au soleil.
• Posez toujours l’écran sur une surface plane.
• Utilisez un parasurtenseur et un régulateur de tension.
• Ne touchez pas l’écran avec les doigts.
• Utilisez un parasurtenseur et un régulateur de tension.

6. Uniformité du rendu de l’écran

Un écran couleur est composé d’innombrables LED rouges, vertes et bleues. L’uniformité de la luminosité et de la longueur d’onde de chaque LED détermine l’homogénéité de la luminosité et de l’équilibre des blancs, ainsi que la chromaticité de l’écran dans son ensemble.
Comme les LED ont un angle de rayonnement, un écran LED couleur présente également une directivité angulaire : sa luminosité varie selon l’angle d’observation. Les différences d’angle de rayonnement des LED rouges, vertes et bleues nuisent à l’uniformité de l’équilibre des blancs selon l’angle de vision et affectent directement la fidélité des couleurs vidéo affichées.
Pour obtenir une variation uniforme de la luminosité des LED rouges, vertes et bleues selon l’angle, il faut concevoir avec soin la lentille de conditionnement et sélectionner rigoureusement les matières premières. Cela dépend du niveau technique du fournisseur de composants. Même si l’équilibre des blancs est excellent dans l’axe, des angles de rayonnement incohérents dégraderont le rendu des blancs sur l’ensemble de l’écran selon l’angle de vision.
Enfin, pour garantir l’uniformité des couleurs sur tout l’écran LED, l’étalonnage colorimétrique est indispensable. Les LED ayant des gammes de couleurs différentes, l’étalonnage permet d’harmoniser leur luminosité et leur intensité. Ce processus contribue à garantir la qualité de l’affichage.

7. Taille des LED

À pas de pixel constant, l’augmentation de la taille des LED accroît également la surface d’affichage. Toutefois, la réduction de la zone noire diminue le contraste. À l’inverse, des LED plus petites améliorent le contraste.

Enfin, comment choisir les LED ?

Maintenant que vous connaissez l’influence des LED sur l’ensemble de l’écran, vous comprenez l’importance de choisir des LED de qualité pour votre écran LED. Comment sélectionner les bons produits ? Voici quelques conseils.

1. Vérifiez les soudures. Les fabricants de LED utilisent généralement le procédé CMS et appliquent de la pâte à braser avant le soudage par refusion.
2. Vérifiez la propreté de la surface des LED. Si le procédé CMS est utilisé, la surface doit être propre, sans impuretés ni taches.
3. La puce. Elle est déterminante pour la qualité globale des LED. En général, plus la puce est stable, plus les LED sont lumineuses et meilleure est leur dissipation thermique.
4. La colle. Les produits de qualité utilisent généralement une colle importée. Les LED ne se déforment pas lorsqu’on appuie dessus avec les doigts, contrairement aux produits de qualité inférieure, qui peuvent se déformer ou même se fissurer.
5. La technologie de conditionnement. Les LED de haute qualité offrent une couleur uniforme et une bonne homogénéité, grâce à des machines et équipements performants.
6. Homogénéité des couleurs. Les LED de mauvaise qualité peuvent présenter des différences de luminosité et des zones sombres bien visibles.
7. Des fournisseurs fiables. Choisir des fournisseurs réputés, tels que NationStar, Kinglight, Hongsheng ou Huaxin, permet de réduire les risques de défaillance des performances.
