Présentation du processus de production SMT

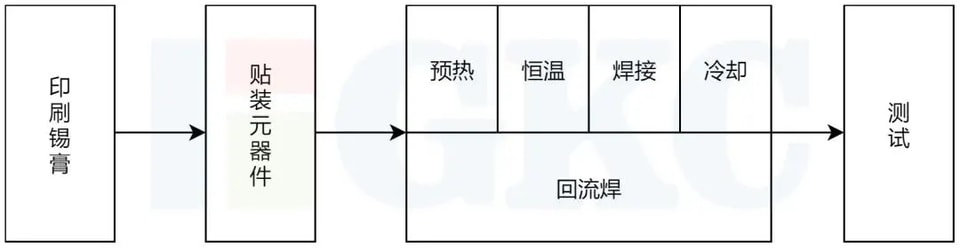

Les principales étapes du processus de production SMT sont l’impression de pâte à braser, le placement des composants, le brasage par refusion et les tests.

Les principales étapes du processus SMT

1. Impression de pâte à braser

Son rôle est de déposer de la pâte à braser ou de la colle sur les plages de soudure du circuit imprimé afin de préparer l’assemblage des composants. L’équipement utilisé est une imprimante de pâte à braser, située en début de ligne de production SMT ;

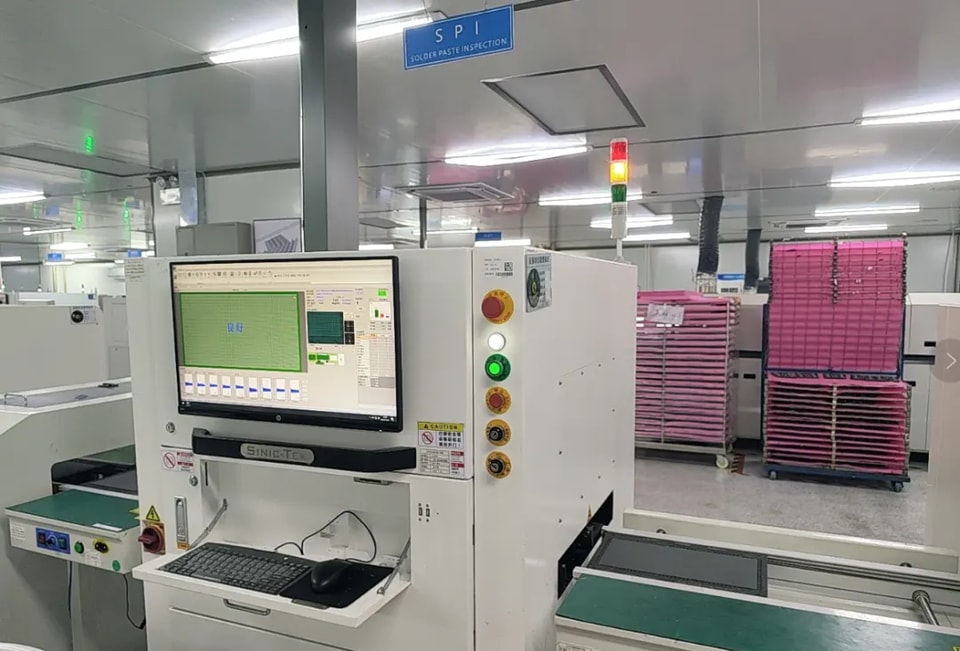

L’équipement d’inspection de pâte à braser SPI mesure la hauteur, le volume et la surface de la pâte, et détecte les courts-circuits et les décalages.

2. Placement des composants

Son rôle est de placer avec précision les composants CMS à l’emplacement prévu sur le circuit imprimé. L’équipement utilisé est une machine de placement, située après l’imprimante sur la ligne de production SMT ;

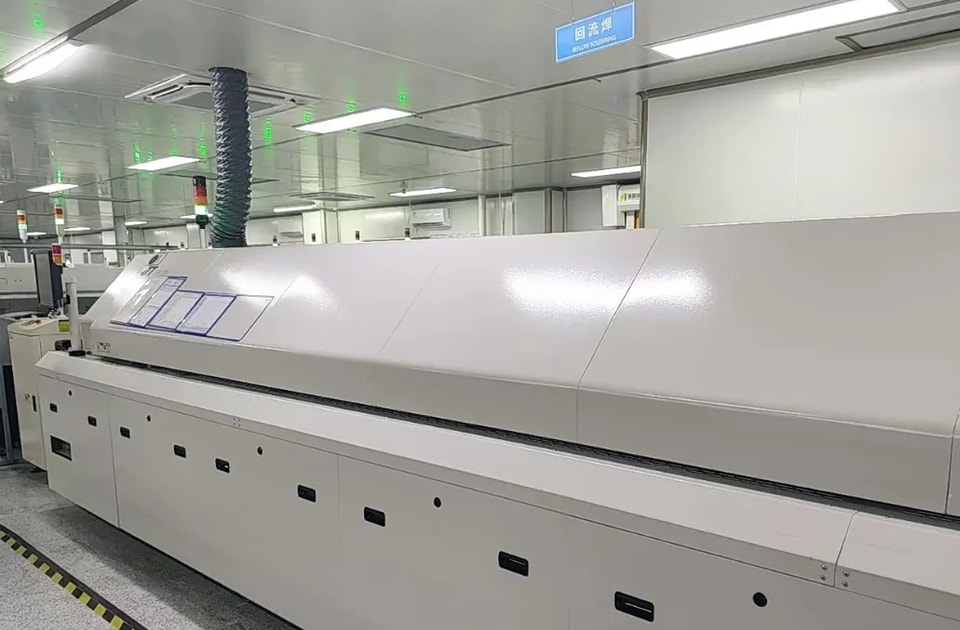

3. Brasage par refusion

Son rôle est de faire fondre la pâte à braser afin de fixer solidement les composants CMS au circuit imprimé. L’équipement utilisé est un four de refusion, situé après la machine de placement sur la ligne de production SMT ;

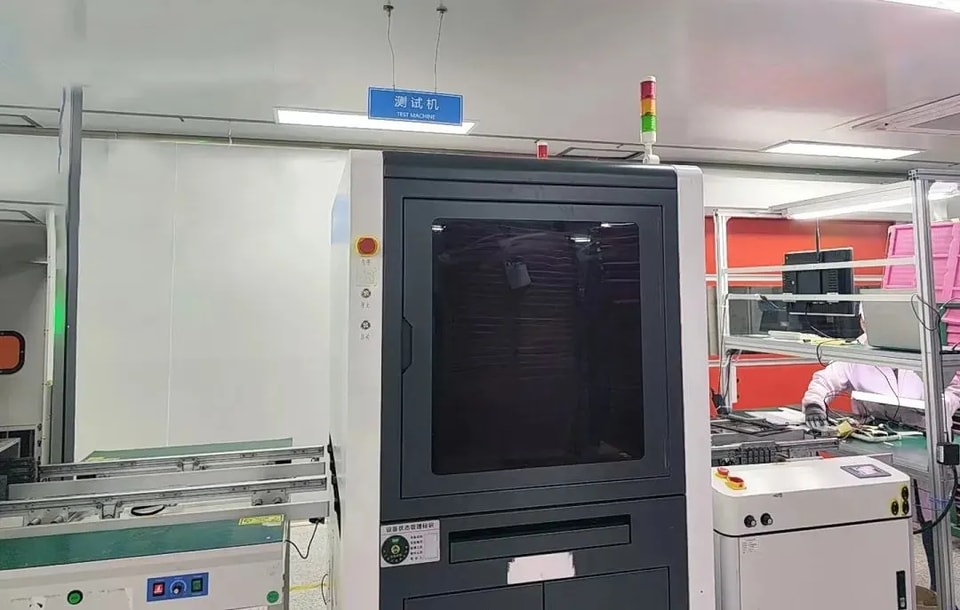

4. Contrôle

Cette étape consiste à contrôler la qualité du brasage et de l’assemblage du circuit imprimé équipé. Les équipements utilisés comprennent notamment une loupe, un microscope, un testeur en circuit (ICT), un testeur à sondes mobiles, un système d’inspection optique automatisée (AOI), un système d’inspection par rayons X et un testeur fonctionnel. Selon les besoins, ces équipements peuvent être installés à différents endroits de la ligne de production ;
