Cinq conseils d’entretien quotidien des LED

01 Module : LED éteinte ou défectueuse

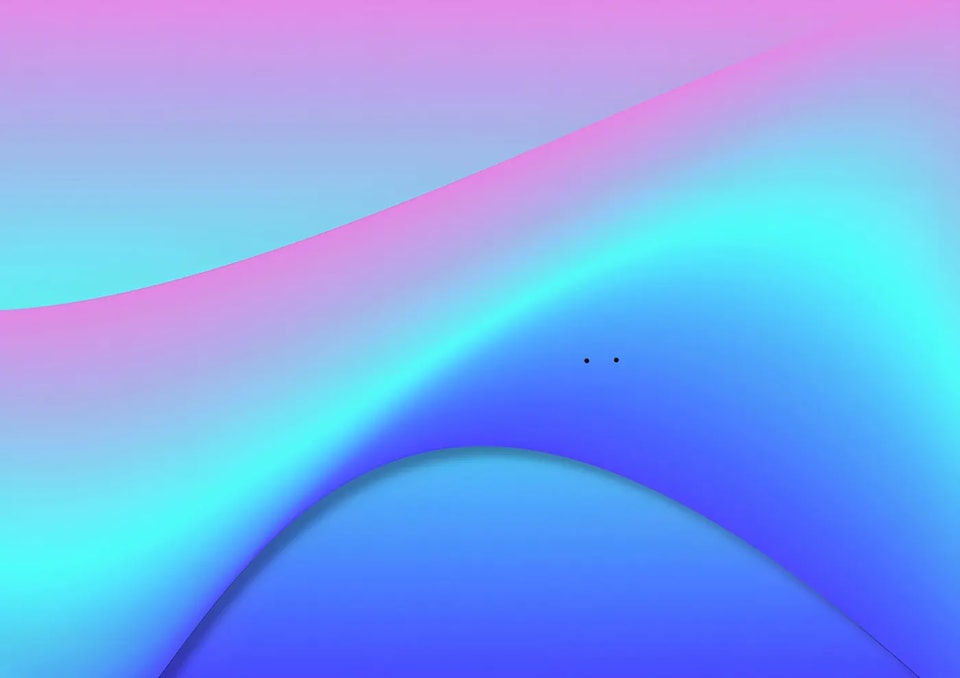

Symptôme : une LED reste éteinte.

Cause : un taux de LED défectueuses inférieur à 50 ppm est considéré comme normal. Le problème est généralement dû à un choc subi par une LED lors de l’installation ou à un choc accidentel pendant l’utilisation.

Procédure de maintenance :

Remplacez le module défectueux par un module de rechange, puis chargez depuis la clé USB les données de correction correspondant au module de rechange.

Indiquez sur le module remplacé la raison de l’intervention et repérez précisément ses coordonnées dans l’écran géant.

02 Défaut de couleur en bande sur le module

Symptôme : des anomalies de couleur apparaissent sous forme de bandes verticales sur le module : rouge, vert ou bleu.

Cause : puce du module défectueuse, court-circuit interne dans une colonne de LED, court-circuit sur une piste du circuit imprimé (PCB) ou pression entre les modules.

Procédure de maintenance :

Remplacez le module défectueux par un module de rechange, puis chargez depuis la clé USB les données de correction correspondant au module de rechange.

Indiquez sur le module remplacé la raison de l’intervention et repérez précisément ses coordonnées dans l’écran géant.

03 Zones de couleur anormale sur le module

Symptôme : une anomalie de couleur apparaît sur une zone rectangulaire ou en bande du module.

Cause : un circuit intégré du module est défectueux.

Procédure de maintenance ::

Remplacez le module défectueux par un module de rechange, puis chargez depuis la clé USB les données de correction correspondant au module de rechange.

Indiquez sur le module remplacé la raison de l’intervention et repérez précisément ses coordonnées dans l’écran géant.

04 Données de correction absentes du module

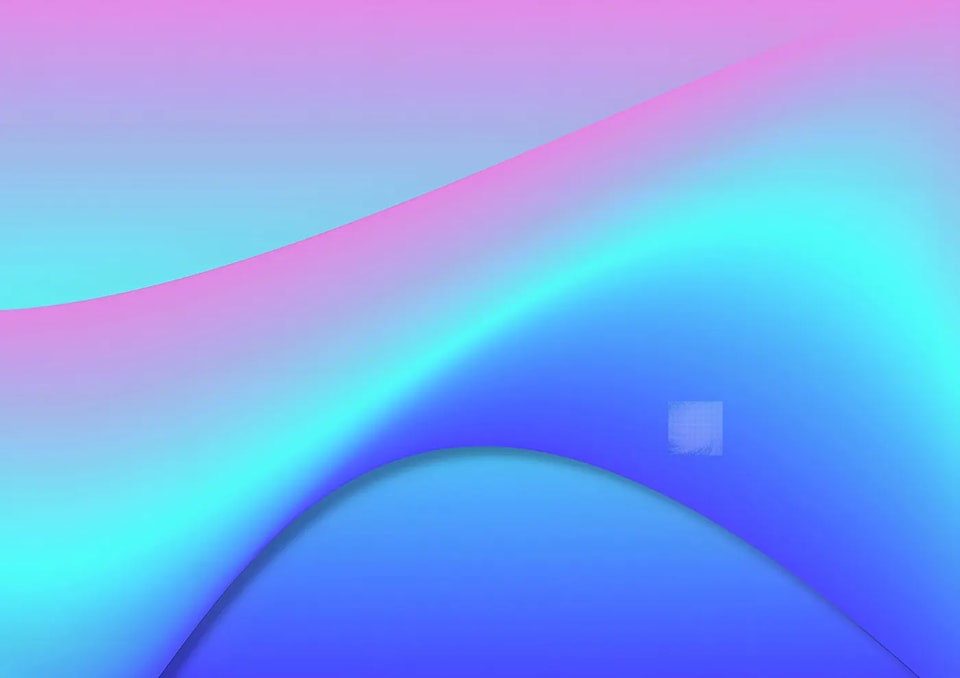

Symptôme : l’affichage du module est incorrect par rapport à sa configuration.

Cause : les données de correction n’ont pas été chargées sur le module ou ont été perdues.

Procédure de maintenance ::

Rechargez les données de correction du module. Vous pouvez ensuite charger les données de correction de l’écran entier ou désactiver temporairement la correction.

05 Anomalie de connexion du signal ou de l’alimentation du module

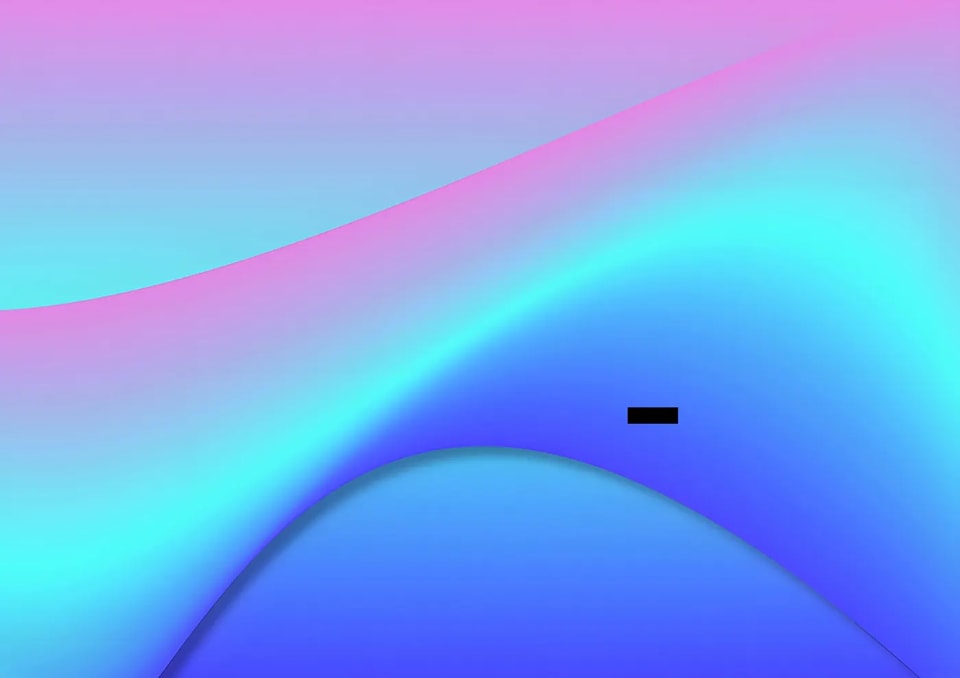

Symptôme : un module reste noir ou son affichage est incomplet.

Cause : le câble d’alimentation 5 V ou le câble de signal du module est mal branché.

Procédure de maintenance :

Retirez le module, puis rebranchez le câble d’alimentation 5 V ou le câble de signal.

Voici les procédures à suivre en cas d’anomalie d’un module LED. Pour toute question, contactez GKC afin d’obtenir des conseils professionnels.
