Comprendre en 3 minutes la différence entre le packaging IMD et COB
Le grand duel : IMD contre COB
Depuis quelques années, on entend souvent dire que le COB surpasse le SMD traditionnel grâce à ses nombreux avantages techniques. Sous les projecteurs du secteur de l’affichage LED, le COB suscite un intérêt constant et beaucoup s’accordent à penser qu’il pourrait bien déclencher une révolution. Mais les choses se passeront-elles comme prévu ? Après une analyse générale des données du secteur, nous avons constaté qu’à ce jour, la solution la plus populaire pour le P0.9 n’est ni le SMD ni le COB, mais l’IMD. Tel un outsider, cette technologie a remporté la bataille face à deux concurrents de taille. Découvrons plus en détail ces trois technologies.
De quoi s’agit-il ?

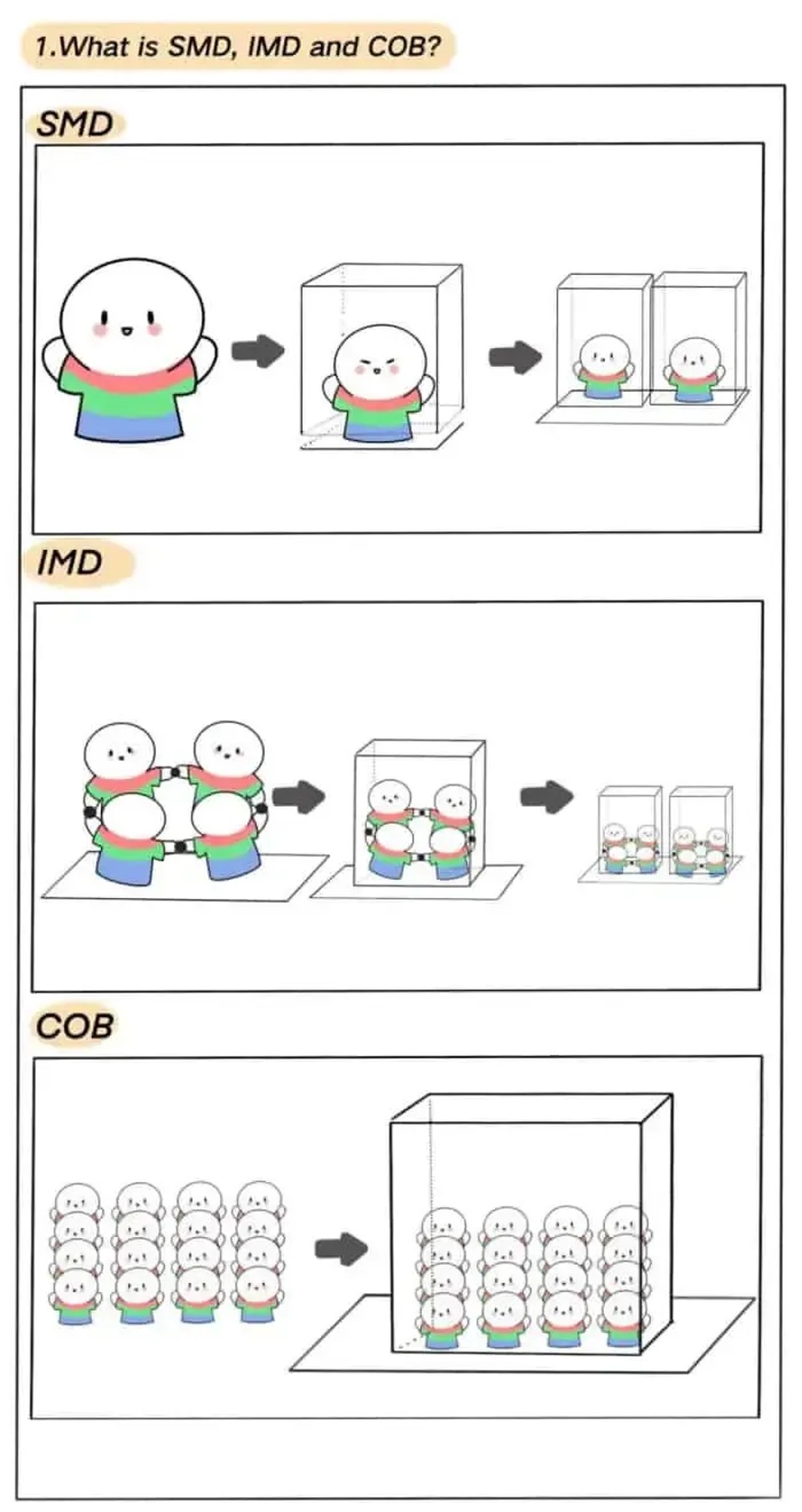

Commençons par définir ces technologies. Ces trois techniques de packaging se distinguent principalement par le nombre de puces intégrées. En termes simples, le SMD utilise des composants individuels, tandis que le COB repose sur un packaging intégré. L’IMD peut être considéré comme un packaging intégré de petite taille, assemblé par technologie SMT à grande vitesse. Cette nouvelle génération de produits combine les avantages du SMD et du COB. En matière d’esthétique comme de performances, elle répond aux exigences actuelles du marché.

En termes simples, le SMD utilise des composants individuels, tandis que le COB repose sur un packaging intégré. L’IMD peut être considéré comme un packaging intégré de petite taille, assemblé par technologie SMT à grande vitesse. Cette nouvelle génération de produits combine les avantages du SMD et du COB. En matière d’esthétique comme de performances, elle répond aux exigences actuelles du marché.
Solution d’affichage LED Mini LED : perspective techniqueMonologue d’un écran LED :Au fil de ma carrière, le SMD a été la technologie de référence et mon fidèle allié. Ensemble, nous avons connu l’âge d’or du secteur de l’affichage LED. Avec la hausse de la demande et la diversification des applications, les écrans professionnels, commerciaux et domestiques ont tous besoin de moi. Pourtant, mon vieil ami le SMD peine de plus en plus à suivre le rythme des évolutions. (Le packaging SMD est limité par ses contraintes physiques : la solution la plus fine atteint aujourd’hui seulement le P1.2, et réduire davantage le pas de pixel ferait exploser les coûts.) J’ai ensuite découvert l’IMD et le COB : l’un innove à partir des technologies classiques, l’autre, talentueux concurrent, ouvre sa propre voie. Lequel choisir ? Plusieurs facteurs déterminent si un produit peut s’imposer largement : les performances, le coût et la capacité à produire en série. Comparons l’IMD et le COB pour déterminer quelle technologie pourrait devenir la référence à l’avenir.
Manche 1 : homogénéité
1. Homogénéité du revêtement

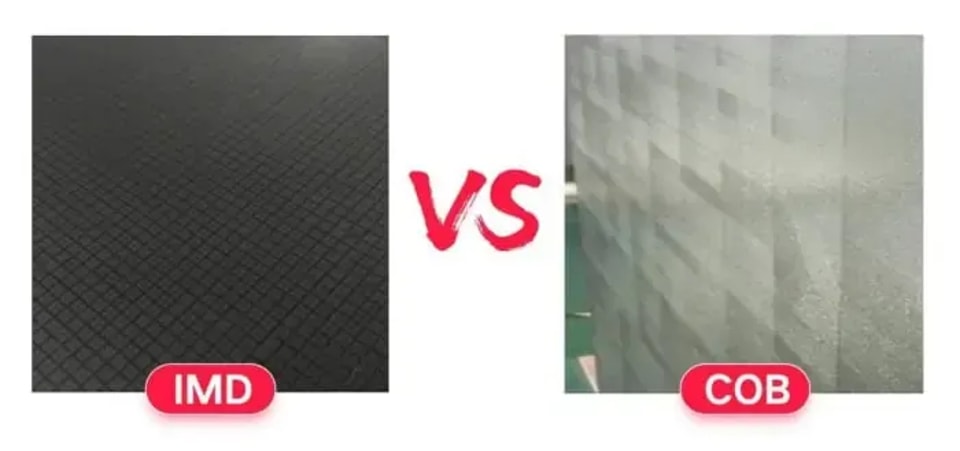

L’IMD reprend la technique de tri du SMD, perfectionnée au fil du temps, ce qui lui confère une excellente homogénéité des couleurs après assemblage SMT. Le COB a lui aussi progressé sur ce plan, mais reste moins stable que l’IMD : des écarts d’homogénéité peuvent apparaître d’un lot à l’autre. À l’échelle du secteur, les niveaux techniques varient fortement d’une usine COB à l’autre, ce qui complique la normalisation.

2. Homogénéité des couleurs

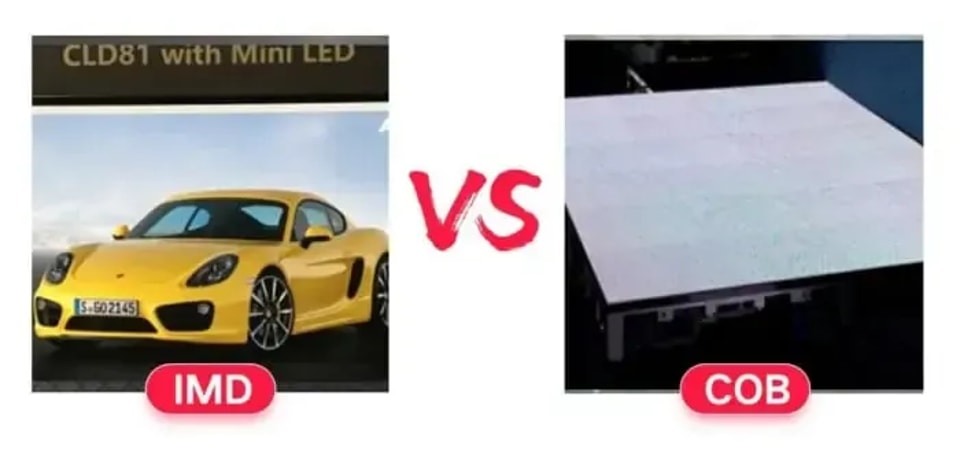

Les écrans LED exigent une grande homogénéité chromatique, une exigence encore plus forte lorsque la distance de visionnage est inférieure à 3 mètres. À l’instar du SMD traditionnel, l’IMD-M09T peut être inspecté intégralement : le tri permet d’écarter les défauts électriques et d’obtenir une homogénéité optoélectronique comparable à celle du 1010/0606. Pour le COB, la méthode courante visant à réduire les écarts de couleur consiste à assembler des puces sélectionnées — une méthode également utilisée pour l’IMD-M09T. Après l’allumage, les ingénieurs peuvent réparer les défauts, mais ils ne peuvent pas garantir que les paramètres optoélectroniques de chaque LED se situent dans une plage raisonnable. Il faut également recourir au calibrage point par point, dont l’efficacité reste limitée. Ainsi, pour atteindre le même niveau d’homogénéité des couleurs, le COB coûte bien plus cher que l’IMD. Dans une bataille, ce n’est pas la force qui compte, mais l’arme utilisée.

Résultat : IMD-M09T > COB
Pour en savoir plus : les coûts de tri en amont et de calibrage en aval sont inévitables avec l’IMD comme avec le COB, mais ils varient selon la technique de packaging utilisée.
Manche 2 : maîtrise des coûts

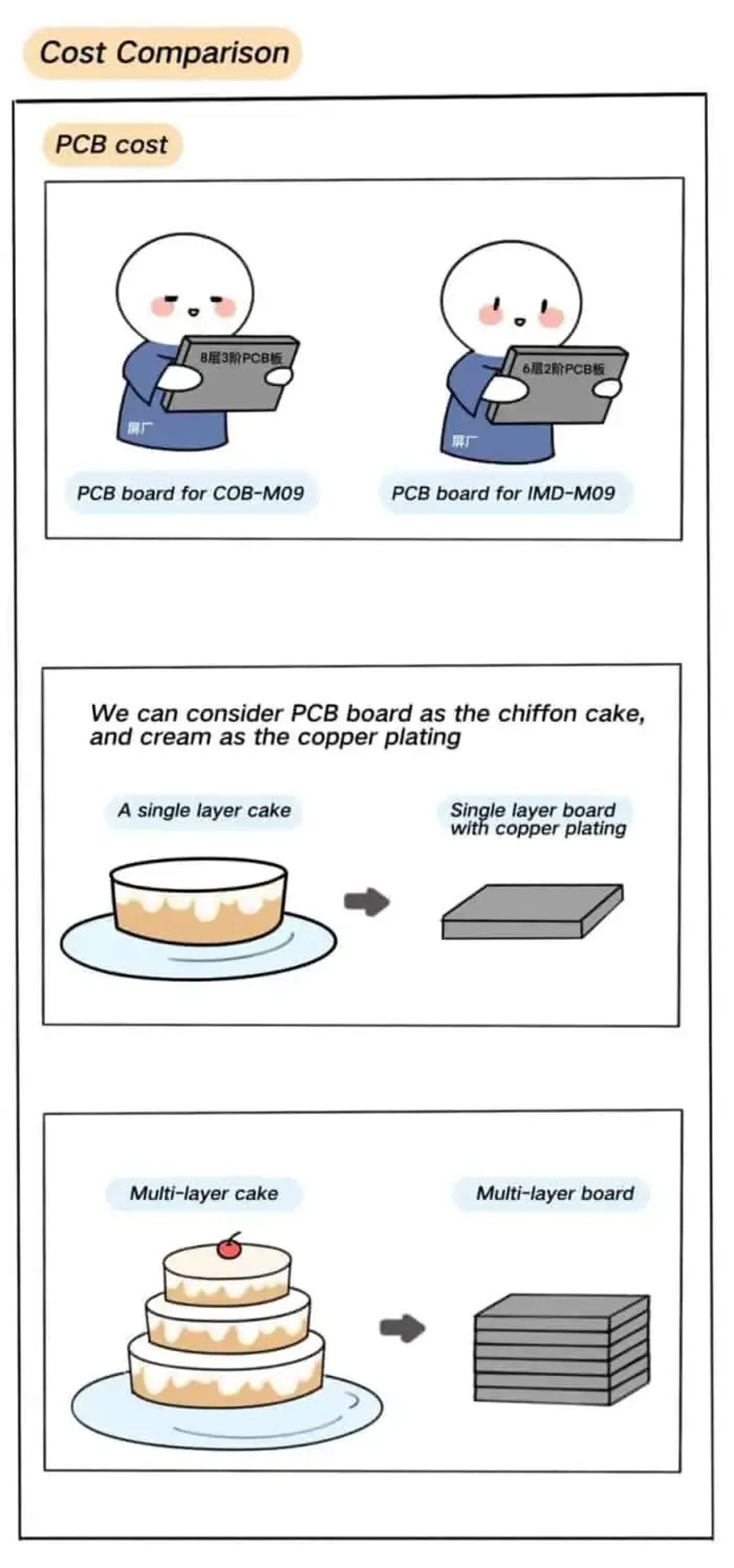

Nous parlons ici des coûts supportés par l’usine d’écrans. En tant que fabricant de produits standard, elle doit maîtriser ses coûts et créer davantage de valeur pour ses clients en aval. Commençons par le coût des cartes PCB. Prenons le P0.9 : une carte COB-P0.9 nécessite généralement 8 couches et 3 niveaux. Pour l’IMD-M09T, les circuits intégrés à la LED permettent de n’utiliser que 8 broches pour 4 pixels, libérant 50 % d’espace supplémentaire pour le câblage sur le PCB. Les usines qui utilisent l’IMD-M09T n’ont donc besoin que de 6 couches et 2 niveaux, ce qui réduit le prix de plus de 20 %. Le SMD nécessite lui aussi un PCB de 8 couches et 3 niveaux, mais avec des exigences de précision moindres.Pour mieux comprendre, prenons une image concrète : les « couches » sont comme les étages d’un gâteau chiffon, tandis que les « niveaux » désignent la technique de fabrication.

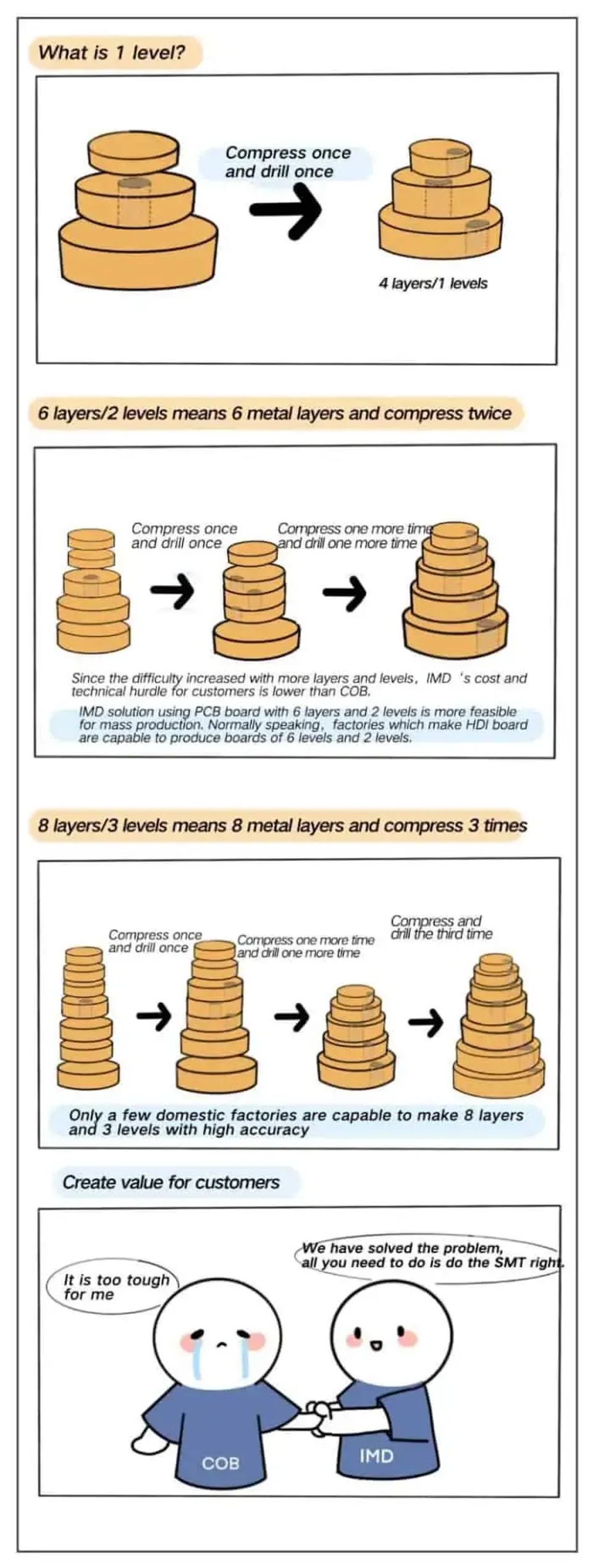

Par ailleurs, le pays compte actuellement environ un millier d’usines de PCB, mais seules deux ou trois savent produire des cartes à 8 couches et 3 niveaux avec une grande précision. Cela montre à quel point la maîtrise des coûts et de la mise en œuvre technique est difficile. Si le SMD peut être produit en série avec des cartes à 8 couches et 3 niveaux, c’est parce que ses exigences de précision sont moins élevées, ce qui abaisse considérablement le seuil d’accès et permet à de nombreuses usines de le fabriquer. En règle générale, les usines capables de produire des cartes HDI peuvent aussi fabriquer les PCB à 6 couches destinés à l’IMD. Ainsi, tant sur le plan des exigences techniques que des coûts, les cartes à 6 couches et 2 niveaux nécessaires à l’IMD sont plus accessibles que les cartes à 8 couches et 3 niveaux requises pour le COB.
Mais les coûts d’une usine d’écrans ne s’arrêtent pas là. Après les coûts de production, intéressons-nous aux coûts de maintenance.

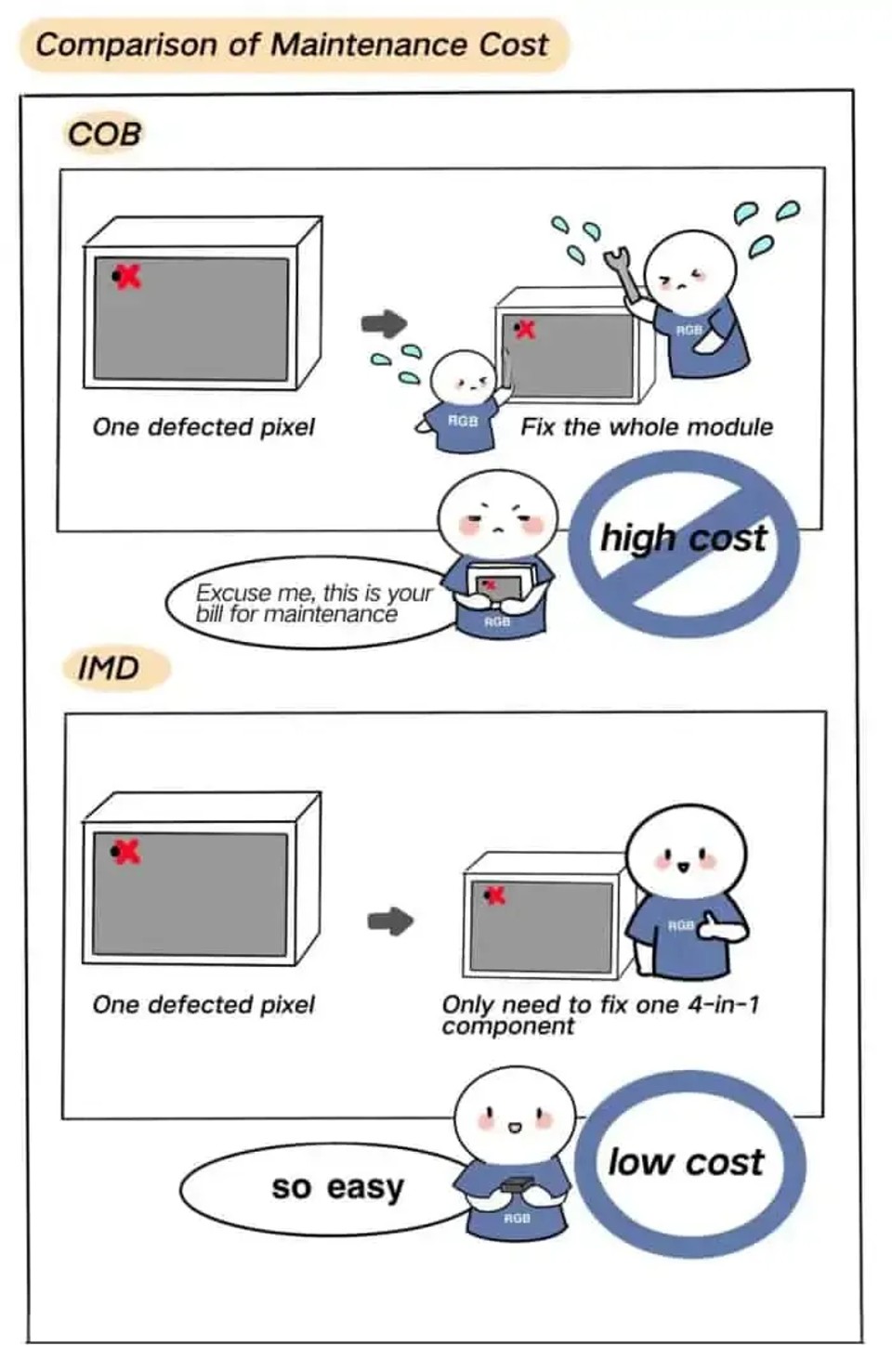

Pour en savoir plus : les coûts de maintenance dépendent principalement de la fréquence des interventions et de la main-d’œuvre. Si l’écran entier doit être remplacé, il faut également tenir compte du coût des matières premières.
Cette manche : IMD-M09T > COB
Manche 3 : fiabilité et protection
Après l’assemblage SMT, un écran LED doit parcourir différentes étapes de transport avant d’arriver chez le client. La protection est donc un critère essentiel pour les fabricants d’écrans, en particulier sur le marché de la location. Le packaging intégré du COB assure une bonne étanchéité. Par rapport au SMD, la fiabilité de l’IMD s’est nettement améliorée et répond aux exigences actuelles des clients. Pour en savoir plus : les performances de protection d’un écran LED dépendent notamment de la force d’adhérence de la résine époxy à la carte et de la résistance mécanique des soudures des broches.
Cette manche : COB > IMD-M09T

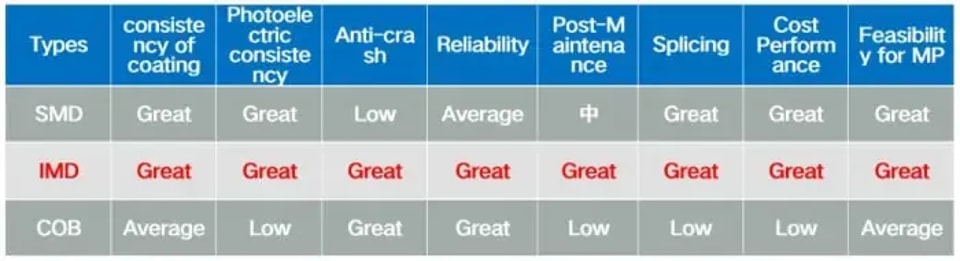

Après comparaison et analyse

Du point de vue des concepts et des fonctionnalités, le COB dispose encore d’une certaine marge de progression, mais il s’agit indéniablement d’une bonne solution. Nous sommes toutefois convaincus que seule la technologie la mieux adaptée aux utilisateurs finaux peut créer une véritable valeur pour l’ensemble du secteur, gagner des parts de marché et s’imposer comme la solution de référence.
